Вооружение. Встроенное артиллерийское вооружение включает две пушки НР-30, (калибр 30 мм, скорострельность 850 выстр/мин, боезапас по 80 патронов ), расположенные в НЧК у борта фюзеляжа. Кроме того возможна подвеска двух-четырех съемных контейнеров СППУ-22-01 с подвижными пушками (пушки ГШ-23, темп стрельбы 3000-3400 выстр/ мин, боезапас по 260 патронов па контейнер).

Неуправляемые ракеты используются в блоках УБ-16, УБ-32 (снаряды типа С-5 калибром 57 мм ), Б-8М (ракеты типа С-8 калибром 80 мм), Б-13 (типа С-13 калибром 130 мм), на АПУ-68УМ-3 размещаются ракеты С-24 калибром 240 мм. Для НУРС С-25 с надкалиберной боевой частью используются одноразовые пусковые устройства ПУ-0-25.

Управляемое ракетное вооружение представлено ракетами классов «воздух-поверхность» Х-23/25/25МР/25МЛ. Х-29Л, С-25Л; «воздух-РЛС» Х-25МП, Х-27, Х-28 X- 58; «воздух-воздух» Р-60/60М. Бомбардировочное вооружение самолета включает в себя различные авиационные бомбы калибром до 500 кг, разовые бомбовые кассеты ( РБК ), контейнеры малых грузов (КМГ-У, КМГУ-2) Бомбы калибром 100 и 250 кг могут быть подвешены на многозамковые балочные держатели МБДЗ-У6-68. Для пассивной обороны самолета используются ложные цели СППИ-56 и ППИ-26. На держателях под крылом возможна подвеска контейнера со станцией РЭБ типа СПС-141 (142, 143 ) «Сирень» или ее модификация СПС-141МВГ «Гвоздика».

Максимальная боевая нагрузка Су-17МЗ —до 4000 кг при различных вариантах вооружения.

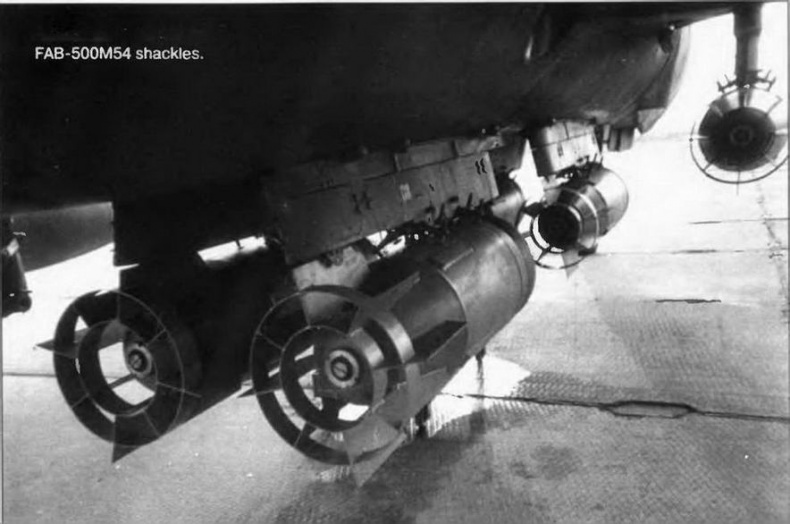

Подвеска ФАБ-500М54.

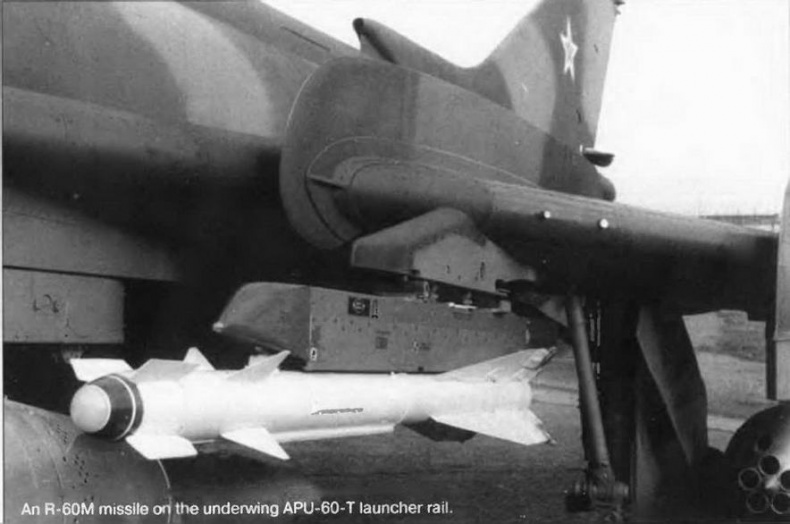

Ракета Р-60М на подкрыльевой пусковой АПУ-60-Т.

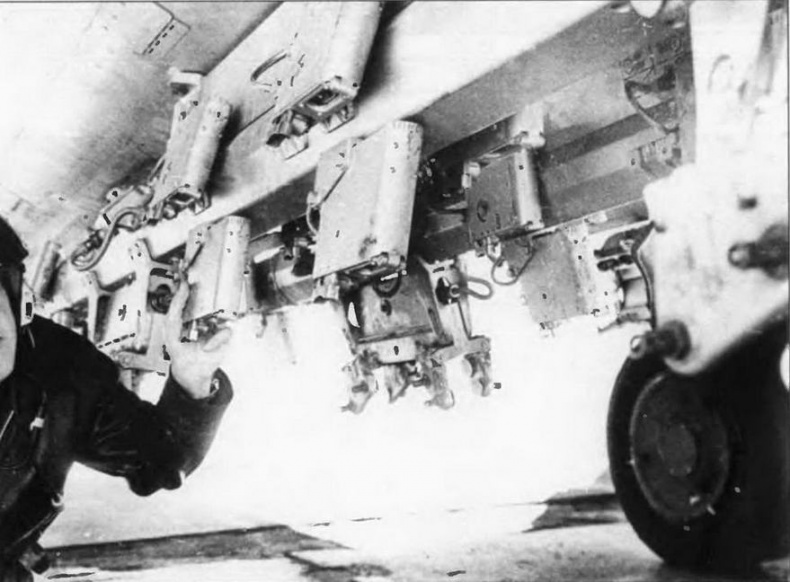

Многозамковые балочные держатели МБДЗ-У6-68 под фюзеляжем Су~17МЗ.

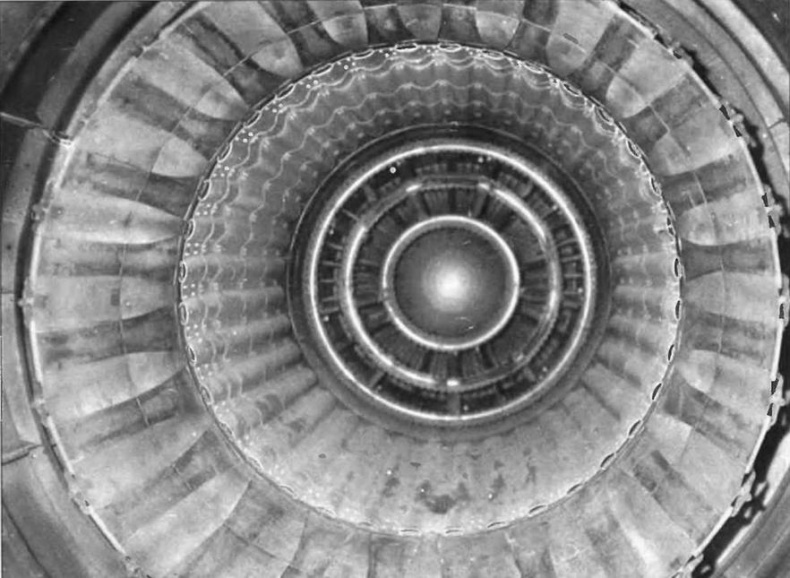

Сопло двигателя Су-17МЗ.

Основные летно-технические данные самолетов Су-17
	Су-17	Су-17М	Су-17М2	Су-17МЗ	Су-17М4
Размах крыла, м
при стреловидности 30	13,68	13,68	13,68	13,68	13,68
при стреловидности 63°	10,025	10,025	10,025	10,025	10,025
Площадь крыла, м²
при стреловидности 30°	38,49	38,49	38,49	38,49	38,49
при стреловидности 63°	34,45	34,45	34,45	34,45	34,45
Длина самолета с ПВД, м	18,097	18,726	18,868	19,026	19,026
Длина фюзеляжа, м	15,315	15,347	15,547	15,572	15,572
Высота самолета, м	4,962	4,857	4,857	5,129	5,129
Вес пустого самолета, кг	9950	9880	10445	11550	12161
Вес взлетный максимальный, кг	16270	18120	18820	19630	19700
Вес нагрузки максимальный, кг	2500	4000	4000	4000	4070
Вес топлива максимальный без ПТБ, кг	2790	3630	3770	4000	3770
Скорость максимальная у земли, км/ч	1350	1350	1350	1350	1350
Скорость максимальная на высоте, число Маха	М=2,1	М=2,1	М=2,1	М=2,1	М=1,7
Скорость взлетная при макс, взлетном весе, км/ч	350	390	390	380	360
Скорость посадочная при макс.посадочном весе, км/ч	275	290	290	280	285
Скороподъемность у земли максимальная, м/с	210	220	220	220	230
Потолок практический, м	16350	15200	15400	14000	15200
Перегоночная дальность полета с ПТБ, км	1930	2500	2500	2500	2550
Разбег при максимальном взлетном весе, м	1250	1500	1500	1600	1500
Пробег с использованием тормозного парашюта, м	700	850	850	900	1100

Части имевшие на вооружении самолеты Су-17
ВВС ДВО:	302 апиб, Переяславка
	26 гв. апиб, 10-й участок
	523 апиб, Воздвиженка
	293 орап, Возжаевка
	229 апиб, Бирофельд
ВВС ЗабВО:	58 апиб. Степь
	43 апиб, Чойбалсан
	189 гв. апиб, Борзя
	101 орап, Борзя
	125 орап, Домна
ВВС ТуркВО:	136 апиб, Чирчик
	156 апиб, Мары-2
ВВС САВО:	87 орап, Карши
	317 орап, Чимкент
	217 апиб, Кзыл-Арват
ВВС ЗакВО	187 апиб. Шираки
	976 апиб, Кюрдамир
	841 гв. апиб, Мериа
	34 апиб, Кировабад
	313 орап, Вазиани

ВВС скво	959 уап, Ейск
	963 уап, Таганрог
	802 уап, Краснодар
ВВС ОдВО	827 орап, Лиманское
	29 уап, Бердянск
ВВС ПрикВО	806 апиб, Луцк
	314 апиб, Черляны
	806 апиб, Луцк
	69 апиб, Овруч
	48 ограп, Коломыя
ВВС БелВО	306 апиб, Бобровичи
	953 апиб, Бобровичи
	940 апиб, Постава
ВВСМВО	274 апиб, Калинин
ВВС ЛенВО	67 апиб, Северское
	98 ограп, Мончегорск
ВВС ПрибВО	886 орап, Екабпилс

ВВС цгв (ЧССР)	100 ораэ, Зволен
ВВС югв(Венрия)	1 гв. апиб, Кунмадараш
	328 гв. орап, Кунмадараш
ВВС ГСВГ	497 апиб, Гроссенхайм
	294 орап, Альштедт
	20 гв. апиб, Темплин
	730 апиб, Найруппин
ВВС сгв(Польша)	18 апиб, Шпротава
Морская авиация
ВВС СФ	73-й омшап ТОФ, Пристань,
ВВС ЧФ	43-й омшап, Гвардейское
ВВС БФ	66-й омшап, Вещево
	846-й омшап, Чкаловск Калинградской области
