ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На всех танках Т-28 устанавливался 12-цилиндровый карбюраторный авиационный двигатель М-17 с эксплуатационной мощностью 450 л.с. при 1400 об/мин. Два бензобака ёмкостью 330 л каждый располагались вдоль бортов в трансмиссионном отделении. Подача топлива осуществлялась при помощи бензопомпы. Карбюраторов — два, типа КД-1 (по одному на каждую группу цилиндров). Охлаждение двигателя водяное, ёмкость радиаторов 100 л.

На машинах выпуска 1933–1935 годов бензин, вытекающий из карбюраторов, скапливался на днище танка, вследствие чего часто возникали пожары. Для предотвращения этого сконструировали специальные карманы, установленные на нижней части картера двигателя. Бензин стекал в эти карманы, скапливался в них и по специальной трубке отводился наружу за борт танка.

Трансмиссия состояла из главного фрикциона сухого трения, пятискоростной коробки перемены передач с блокировочным устройством, предотвращающим переключение передач при невыключенном главном фрикционе, многодисковых сухих бортовых фрикционов, двухрядных бортовых передач и ленточных тормозов.

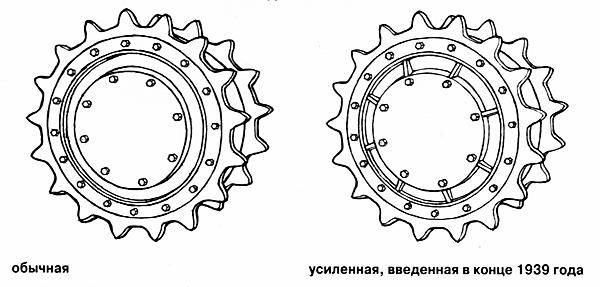

Типы звёздочек танков Т-28.

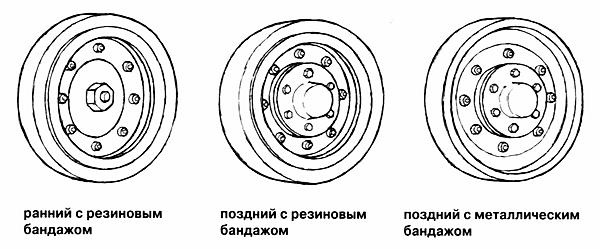

Опорные катки танков Т-28.

ХОДОВАЯ ЧАСТЬ. Нижняя подвеска (применительно к одному борту) состояла из двух тележек, подвешенных к корпусу танка в двух точках. Каждая тележка состояла трёх кареток, связанных между собой рычагами, а каждая каретка — из двух пар катков, соединённых попарно балансирами. Все каретки подвески подрессоривались цилиндрическими спиральными пружинами. Такой тип подвески — применение рычагов, пружин и балансиров — обеспечивал танку мягкое подрессоривание, хорошую устойчивость от продольных колебаний и исключал тряску при движении на больших скоростях. На Т-28 встречались опорные катки трёх типов: с резиновыми бандажами двух типов (ранние и поздние, введённые в 1936 году), а также цельнометаллические, без резиновых бандажей; последние устанавливались на наиболее нагруженных четвёртой и пятой каретках с 1936 года.

Поддерживающие катки — по четыре с каждого борта, двойные, с резиновыми бандажами.

Ведущие колёса цевочного зацепления встречались двух типов: обычные и усиленные, с дополнительными рёбрами жёсткости.

Направляющие колёса литые, со стальным штампованным ободом и резиновым бандажом. Натяжное приспособление — винтовое.

В ходе производства многие детали подвески — направляющие шпонки свечей, крепление проушин, упоры стаканов свечей, опоры коромысел, материал стаканов свечей, пружины подвески, кронштейны («скворечницы»), коромысла — претерпели ряд существенных изменений, направленных на увеличение прочности и надёжности механизмов ходовой части.

Первоначально танки Т-28 оснащались литыми траками из хромоникелевой стали, которые поставлял ленинградский завод «Большевик». Однако эти траки оказались непрочными и часто лопались, главным образом в двух местах — у основания клыка и на крайней перемычке. Несмотря на постоянно вносимые в конструкцию траков изменения, их надёжность оставалась довольно низкой, срок службы составлял не более 1000 километров. В 1936 году, во время работ по созданию скоростного танка, окончательно стало ясно, что литые траки совершенно для этого не годятся. Поэтому конструкторы СКБ-2 разработали штампованный трак, введённый в серийное производство в 1937 году. Этот трак обеспечил пробег машины от 1500 до 2000 километров.

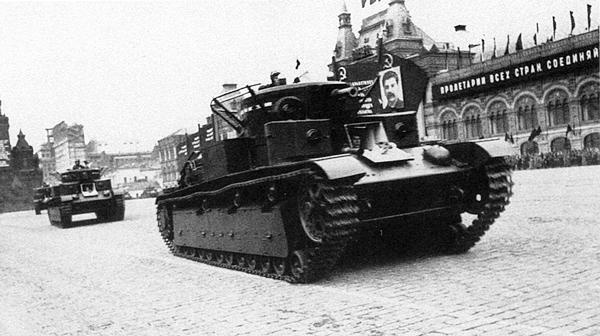

Танк Т-28 на Красной площади. Москва, 1 мая 1936 года. На фото радийная машина с поручневой антенной (РГКАФД).

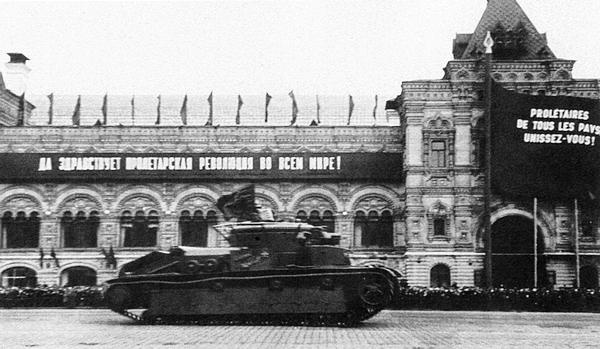

Именной танк Т-28 «Андрей Жданов» на Красной площади. Москва, 7 ноября 1938 года (РГКАФД).

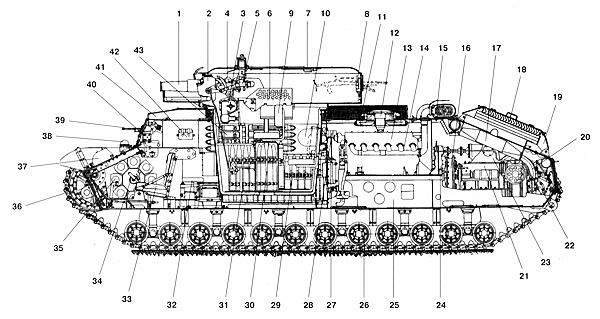

Компоновка среднего танка Т-28 выпуска 1935 года (с пушкой КТ-28)

1 — 76,2-мм пушка КТ-28; 2 — маска; 3 — подъёмный механизм пушки; 4 — телескопический прицел ТОП; 5 — перископический прицел ПТ-1; 6 — ограждение пушки; 7 — башенный люк; 8 — бугельная установка пулемёта; 9 — сиденье наводчика (командира); 10 — отверстие для доступа к приборам дымопуска; 11 — жалюзи для доступа охлаждающего воздуха к радиаторам; 12 — воздушный фильтр; 13 — двигатель М-17Л; 14 — выхлопной коллектор; 15 — глушитель; 16 — главный фрикцион; 17 — вентилятор; 18 — жалюзи; 19 — откидной колпак вентилятора; 20 — бортовой фрикцион; 21 — коробка перемены передач; 22 — бортовая передача; 23 — вторичный привод вентилятора; 24 — первичный привод вентилятора; 25 — подмоторная рама; 26 — опорный каток; 27 — моторная перегородка; 28 — вытяжной вентилятор; 29 — укладка 76,2-мм снарядов на стенке боевого отделения; 30 — вращающаяся укладка 76,2-мм снарядов; 31 — подвесной пол боевого отделения; 32 — сиденье пулемётчика; 33 — сиденье механика-водителя; 34 — рычаг управления бортовым фрикционом; 35 — барабанная укладка пулемётных магазинов; 36 — направляющее колесо (ленивец); 37 — бронеколпак фары; 38 — звуковой сигнал; 39 — 7,62-мм пулемёт ДТ; 40 — прибор наблюдения механика-водителя; 41 — малая пулемётная башня; 42 — укладка запасного стекла «Триплекс» в будке механика-водителя; 43 — укладка 76,2-мм снарядов на бортах подбашенной коробки.

ЭЛЕКТРООБОРУДОВАНИЕ. На машинах первой партии устанавливалось импортное электрооборудование напряжением 12 В, но к концу 1934 года перешли на отечественное напряжением 24 В.

В 1933–1935 годах монтаж электрооборудования на Т-28 производила бригада электриков военно-морского флота (около 80 человек), состоящая из квалифицированных электромонтёров-монтажников. Впоследствии под руководством инженера М. Дроздова на Кировском заводе создали свою бригаду электромонтажников, которая благодаря ряду нововведений вела установку электрооборудования в танки в три раза быстрее.

СРЕДСТВА СВЯЗИ. С конца 1933 года на Т-28 монтировались радиостанции 71-ТК-1 с дальностью действия 18–20 км, с 1935 года перешли на радиостанцию 71-ТК-2 с дальностью 40–60 км.

Однако эта радиостанция была плохо рассчитана, её детали были перегружены и вследствие этого станция сильно перегревалась. Поэтому с 1936 года перешли на установку радиостанций 71-ТК-3 с дальностью действия до 25 км.

На машинах выпуска 1933–1935 годов из-за плохой экранировки электрооборудования возникало множество радиопомех. Для устранения этого дефекта инженеры НИИ связи РККА Ветров и Петухов разработали рациональную блокировку электросхемы с помощью конденсаторов, что позволило значительно снизить уровень радиопомех.
