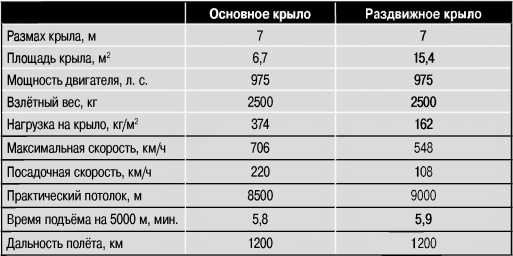

Расчётные характеристики самолёта СРК с двигателем М-103.

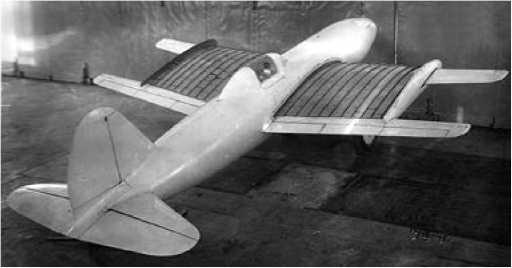

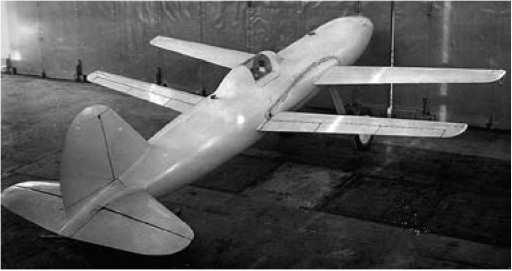

Экспериментальный планер П-47 в ЦАГИ.

К тому времени Бакшаев уже работал на ленинградском авиационном заводе № 47, где возглавлял небольшое конструкторское бюро. К осени 1939 г. там изготовили раздвижное крыло для испытаний на прочность, велось проектирование безмоторного аналога самолёта. Но тут пришло указание ограничиться постройкой и испытанием в ЦАГИ планера с раздвижным крылом, и только после этого вернуться к вопросу о создании самолётов. В качестве потенциальных недостатков СРК считалась опасность отказа механизма изменения площади крыла из-за деформации крыльев в полёте, загрязнения и заедания подвижных частей в условиях эксплуатации на полевых аэродромах и пулевых повреждений в бою. А если крыло не раздвинется, то пришлось бы садиться со скоростью более 200 км/ч, что почти наверняка привело бы к катастрофе ^[284].

Г.И. Бакшаев пытался протестовать. 4 июля 1940 г. он обратился к партийному руководству Ленинграда с письмом: «На заводе № 47 с мая 1939 г. было организовано опытное КБ. Согласно постановлению правительства бюро было поручено спроектировать и построить экспериментальный самолёт с раздвижным крылом со скоростью 730–750 км/час. В настоящий момент эта тема по инициативе зам. наркома НКАП Яковлева снята и бюро утвержденной тематики не имеет. Весь состав бюро в количестве 42 ИТР (инженерно-технических работников. — Д.С.) в данный момент передан на освоение в серии самолёта УТ-3 конструкции Яковлева, таким образом опытное КБ на заводе № 47 фактически ликвидировано. Считаю, что ликвидация бюро противоречит постановлению партии и правительства о развертывании опытных конструкторских работ и стимулирования работы конструкторов» ^[285].

Реакции не последовало; наращивая серийный выпуск вооружений, правительство поощряло курс А.С. Яковлева на сокращение расходов на экспериментальные работы в авиации.

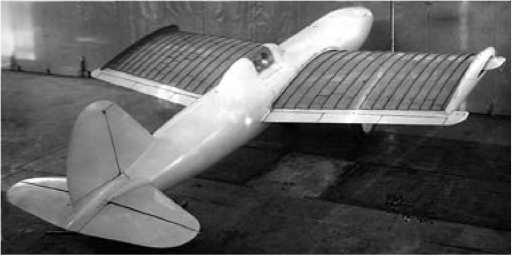

Итак, все ограничилось постройкой планера. Аппарат передали в ЦАГИ, там ему присвоили обозначение П-47 (планер завода № 47). Он имел ту же конструкцию, что и самолёт СРК-М-105. По двум крыльям могли скользить телескопически выдвигающиеся металлические отсеки постепенно уменьшающейся высоты. Последний, 15-й отсек заканчивался шайбой, которая закрывала щель, возникавшую при уборке раздвижной части крыла в фюзеляж. Элероны, они же закрылки, находились на внешних частях заднего крыла.

Крыло самолёта-биплана Ж. Жерена «Вариволь» (Франция, 1935 г.). Крыльевые поверхности могли увеличивать ширину в полёте за счёт выдвижения из фюзеляжа вдоль размаха стальных лент с прикрепленными к ним нервюрами, обтянутыми прорезиненной тканью. Из-за деформации крыла в полёте самолёт при испытаниях потерял устойчивость и разбился.

Планер испытали в аэродинамической трубе Т-101 в конце 1940 г. Механизм изменения площади крыла работал надежно, однако было замечено, что щели в местах стыков отсеков раздвижного крыла отрицательно влияют на величину подъемной силы. «Для эффективного использования раздвижного крыла необходимо обеспечить полную его герметизацию в раздвинутом положении», — сказано в заключении по трубным испытаниям ^[286].

На этом в работах по самолётам с раздвижным крылом в СССР была поставлена точка. Задачу сохранения приемлемых взлётно-посадочных качеств при росте нагрузки на крыло стали решать другими методами: использованием посадочных щитков и закрылков, применением тормозных колёс, улучшением взлётно-посадочных полос. Г.И. Бакшаева перевели на другой завод, где он много сделал для организации серийного производства самолёта У-2, занимался его модификациями.

Интерес к крылу изменяемой в полёте формы возродился в конце 1960-х годов, когда Бакшаева уже не было в живых. Идея была другой — изменение стреловидности крыла, но задача осталась той же — улучшение взлётно-посадочных характеристик скоростных самолётов.

Лётчик управляет самолётом, сидя в кресле, как шофёр управляет автомобилем или кучер — повозкой. Но были и исключения. Когда в начале XX века братья Райт занялись планеризмом, они решили поместить пилота лёжа на крыле. Это было сделано, чтобы уменьшить аэродинамическое сопротивление и увеличить продолжительность полётов. На первом самолёте братьев Райт (1903 г.) лётчик также располагался горизонтально на нижнем крыле, рядом с двигателем. Но вскоре стандартным стало значительно более удобное сидячее положение авиатора.

В СССР интерес к пилотированию самолётом лёжа возник после публикации в 1936 г. книги профессора ЦАГИ Бориса Николаевича Юрьева «Пределы современной авиации и способы их преодоления».

Старт планера братьев Райт, 1902 г.

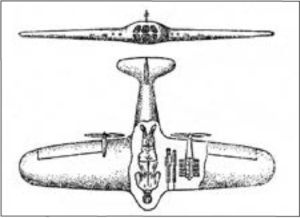

Чертеж истребителя с лежащим лётчиком из публикации Б.Н. Юрьева.

Юрьев писал: «Для достижения малой величины сопротивления нет иного пути, как поместить лётчика в крайне неудобном — в лежачем положении. Такое положение, как известно, применялось на заре авиации братьями Райт и капитаном Фербером на их планерах и на первых аэропланах.

Однако для самолёта-истребителя такое положение лётчика может представить ряд и других преимуществ.
