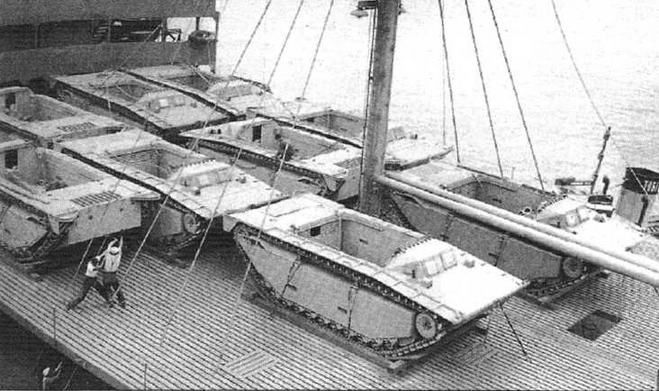

LVT при морских перевозках устанавливались на палубе вплотную

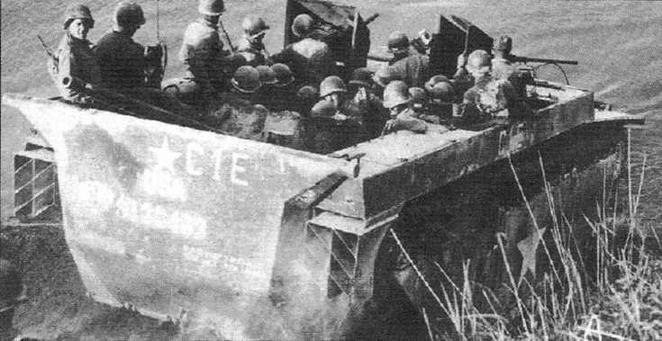

Солдаты 3-го батальона 88-й пехотной дивизии армии США на LVT-4 переправляются через реку По в Италии. 24 апреля 1945 г.

Корпус машины — сварной из стальных листов, внизу к нему приваривалась рама, на которой монтировались силовые агрегаты и механизмы. Общая масса LVT-2 составляла почти 14 т.

Особенностью американских плавающих транспортёров являлось отсутствие гребного винта и рулей поворота. Движение осуществлялось посредством гусениц. Они состояли из звеньев с двумя траками, один из которых был снабжён водо-грунтозацепом — съёмной лопаткой, но, поскольку на суше они быстро изнашивались, их приходилось часто заменять. Поворот производился торможением или полной остановкой одной из гусениц. Отличались машины и весьма малым удельным давлением на почву: оно составляло всего 0,6 кг/см², что обеспечивало им проходимость даже по болотистым берегам.

Двигатель для LVT-2, как и агрегаты трансмиссии, взяли от лёгкого танка «Стюарт» M3А1. Это был верный ход: бензиновый, карбюраторный Continental W670-9A к этому времени хорошо себя зарекомендовал, а «стюарты» тогда уже снимались с вооружения. Его мощность — 250 л.с. — позволяла двигаться транспортёру со скоростью по воде до 12 км/ч, а по суше — до 32 км/ч.

Экипаж машины состоял из трёх человек: командира, механика-водителя и его помощника; их места находились в рубке. Десантное отделение вмещало 24 морских пехотинца или 2,5 — 3 т груза. На вооружении имелись два-три 7,62-мм пулемёта и один 12,7-мм пулемёт.

LVT-2 серийно выпускались с начала 1943 и до конца 1944 г. Всего изготовили более 2962 единиц. Они находились на вооружении Корпуса морской пехоты и в войсковых подразделениях армии США.

Боевой путь амфибий начался со штурма острова Гуадалканал в августе 1942 г. В послевоенное время они принимали участие в войнах в Корее и французском Индокитае.

Союзникам было передано около 100 машин LVT-2, из них лишь 5 поступило в СССР по ленд-лизу.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЕСАНТНОЙ ГУСЕНИЧНОЙ МАШИНЫ LVT-2

Масса, т: 13 721.

Экипаж чел.: 3.

Десант, чел.: 24.

Габаритные размеры, мм: длина — 7970, ширина — 3251, высота — 2640, клиренс — 460.

Вооружение: один 7,62-мм пулемёт Browing М1919А4, один 12,7-мм пулемёт Browing М2НВ.

Двигатель: Continental W-670-9A, бензиновый воздушного охлаждения, мощность 250 л.с.

Трансмиссия: пятискоростная синхронизированная коробка передач, двойной дифференциал.

Ходовая часть: 11 опорных катков и два поддерживающих на борт, заднее расположение ведущего колеса, в гусенице 73 трака, ширина 362 мм.

Скорость, км/ч: по суше — 32, по воде —12.

Запас хода, км: по суше — 480, по воде — 320.

Преодолеваемые препятствия, м: высота стенки — 0,9, ширина рва — 1,5, угол подъёма, град. — 30.

Разведывательный бронетранспортёр M3А1 Scout Саг

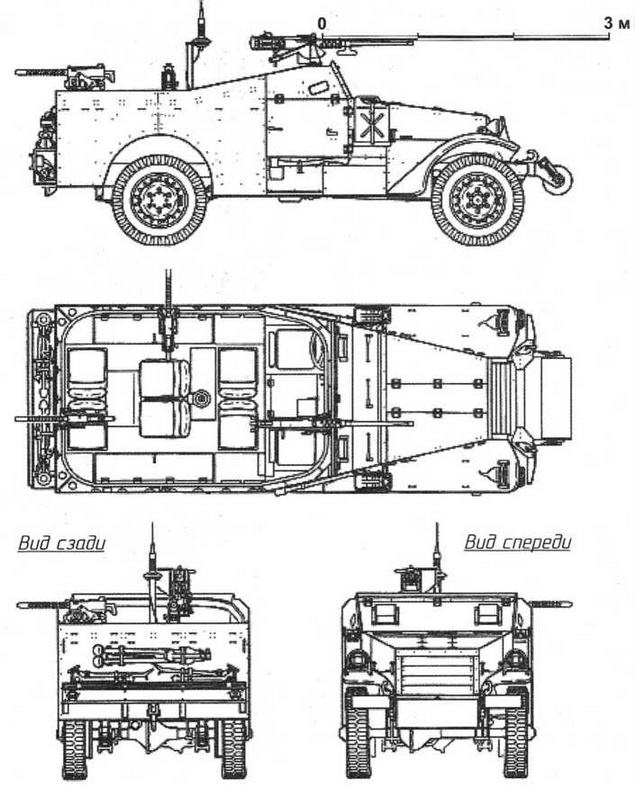

M3А1

Одновременно с созданием полугусеничных транспортёров в США занимались разработкой бронеавтомобилей, в функции которых входили не только перевозки личного состава подразделений, но и возможность ведения разведывательных действий. Первый прототип такого автомобиля под индексом М1 был представлен в 1934 г. фирмой White Motor Company на шасси 1,5-тонного полноприводного грузовика. Корпус его снабдили бронёй, вооружили четырьмя пулемётами. Двигатель имел мощность 75 л.с.

Продолжая работу по усовершенствованию проекта, фирма в 1938 г. предложила новый вариант машины с двигателем Hercules мощностью 110 л.с. и также с приводом на четыре колеса. Корпус был открытый, сварной из броневых листов. Лобовой лист капота расположили под наклоном. В бортах спереди установили двери для ускорения высадки экипажа. В кузове могли размещаться шесть пехотинцев, боеприпасы, радиостанция.

По бортам корпуса укрепили рельс, по которому можно было перемещать 12,7-мм пулемёты М2 и 7,62-мм — М1919А4. Кроме того, в центре кузова поставили тумбу с турелью для ведения зенитной стрельбы.

Подрессоренный барабан перед радиатором помогал преодолевать встречные преграды.

В армии США бронетранспортёр получил индекс M3А1 Scout Саг (автомобиль-разведчик «Скаут Кар»). Серийный выпуск продолжался с 1941 по 1944 г. Эти машины были одними из самых распространенных в годы войны. Их изготовили более 20 918. В 1942 —1945 гг. «скауты» состояли также на вооружении английской, австралийской, французской, новозеландской, китайской армий. Впервые они стали участвовать в боях в декабре 1941 г. на Филиппинах.

В СССР по ленд-лизу с 1942 г. поставили 3034 бронетранспортёра. Их включали, в основном в состав разведывательных рот танковых, механизированных и мотострелковых бригад — по 3 — 4 машины в роте, в разведбатальоны корпусов — по 6 — 8. В мотоциклетном полку армий находилось 13 —16 машин, в первом эскадроне кавалерийских полков —15. Кроме того, «скауты » получали артиллерийские части.

Легкие бронетранспортёры M3А1 «Скаут Кар» состояли на вооружении РККА все 1940-е гг.

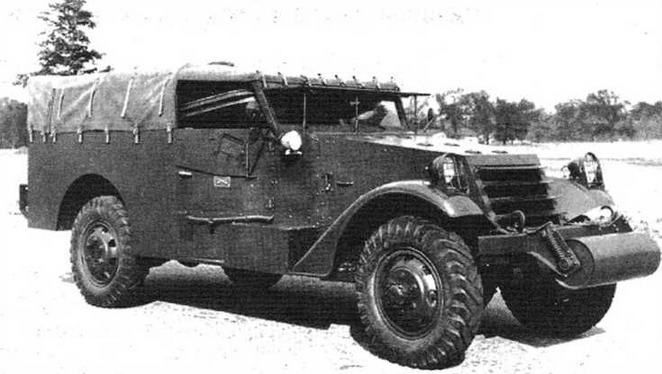

Бронетранспортёр M3А1 Scout Car на Абердинском полигоне. США, 1941 г.

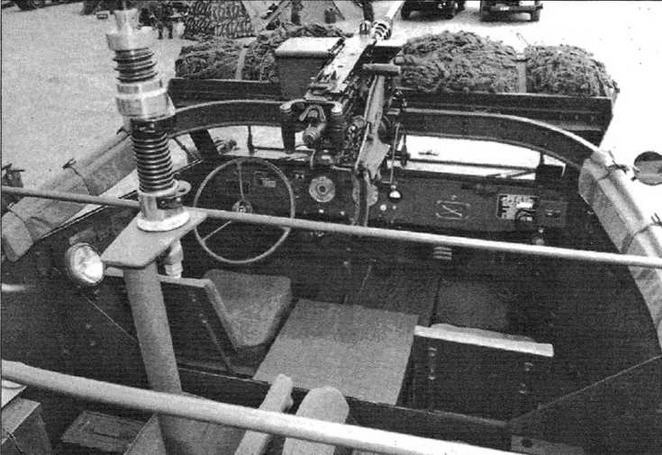

Кабина M3А1. Впереди на рельсе корпуса установлен пулемёт Browning, за сиденьями — стойка радиоантенны

Разведподразделение на M3А1 выдвигается на позицию. 2-й Украинский фронт, июль 1944 г.

Тактико-технические характеристики бронетранспортёра M3А1

Масса, кг: 5624.

Экипаж, чел.: 8.

Габаритные размеры, мм: длина — 5619, ширина —1962, высота — 2111, клиренс — 301.

Вооружение: один пулемёт калибра 12,7 мм Browning М2НВ, один пулемёт калибра 7,62 мм Browning М1919А4.

Боекомплект, патронов: 600 — калибра 12,7 мм, 8000 — калибра 7,62 мм.

Бронирование, мм: лобовая броня — 12,7, бортовая — 7,62 мм, кормовая — 6,35.
