Помимо пробеговых испытаний (совместно с трактором «Большевик») «Коммунары» были опробованы в ограниченной эксплуатации. Всего испытывались шесть прототипов. В 1926 году трактор был принят на вооружение под маркой «9Г» (или просто «Коммунар»)! где цифра обозначала округленный вес трактора в тоннах, а буква указывала на гусеничный тип.

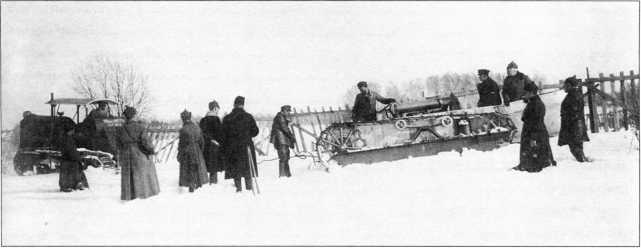

Буксировка опытного вездехода конструкции Ветчинкина трактором «Коммунар» первой партии серии 9Г (архив автора).

Краткое описание конструкции трактора «Коммунар».

Конструктивно «Коммунар» первоначально представлял собой практически точную копию немецкого прототипа, отличаясь от него производственным, более низким, исполнением, широким применением чугунного литья вместо стального. При заявленных 50 л.с. реальная мощность двигателя «Коммунара» первой серии составляла в среднем 37 л.с. Постепенно с целью улучшения тяговых и скоростных показателей в конструкцию машины стали вносить изменения, выражавшиеся в совершенствовании ходовой части, силовой установки, трансмиссии, а также ряда узлов и агрегатов. Кроме того, отдельные нововведения испытывались на опытных образцах.

Трактор оснащался четырехцилиндровым четырехтактным двигателем с вертикальным расположением цилиндров. Цилиндры двигателя, каждый со своей головкой и водяной рубашкой, отливались раздельно и монтировались попарно. У цилиндров в литой части рубашки имелись лючки, закрытые съемными металлическими крышками, что позволяло производить легкую очистку водяного пространства рубашки от земли и грязи при отливке в ходе изготовления, а также от накипи, образовавшейся во время эксплуатации. Камера сгорания не обрабатывалась, что являлось одним из существенных недостатков конструкции, поскольку размеры камер (и, соответственно, мощность) на разных цилиндрах были неодинаковы. Шероховатая поверхность литья способствовала образованию нагара, вызывающего преждевременные вспышки смеси, или «самопал».

Коленчатый вал был трехопорным и изготавливался из хромоникелевой стальной болванки (откованной, прямоугольной, с хвостами с обеих сторон) путем высверливания и вырезания колен. На переднем конце вала, снаружи за подшипником, насаживались последовательно шестерня распределения, муфта регулятора, корпус регулятора, шкив вентилятора и кулачковая муфта для пуска двигателя в ход. На заднем конце коленчатого вала имелась конусная заточка для отбрасывания масла, шейка для войлочного сальника с отводящей в картер масло винтовой канавкой, фланец для крепления маховика и хвостовик для направляющей втулки муфты сцепления.

Распределительный механизм приводил в движение распредвал, магнето и водяную помпу. Рапредвал нес на себе кулачки, управляющие открытием и закрытием клапанов, которые снабжались подъемными толкателями и удерживающими пружинами.

Картер двигателя состоял из двух частей с разъемом по горизонтали в плоскости оси коленвала.

Верхняя половина картера представляла собой основание, на котором собирался весь двигатель. По бокам верхнего картера были прилиты четыре лапы крепления двигателя. Спереди на верхнем картере крепился картер распределительного механизма, В верхнем левом углу картера имелись пять приливов для подшипников распредвала. Нижняя часть картера служила масляным резервуаром.

Смазка осуществлялась под давлением двух расположенных один над другим в общем корпусе шестеренчатых насосов. Насосы приводились в действие от распредвала.

Охлаждение двигателя было водяным, принудительным. Вода от помпы по трубе с четырьмя отводами подводилась к нижней части рубашек двигателей со стороны, противоположной клапанным коробкам. Вода последовательно омывала цилиндр с головкой, подклапанное пространство выхлопа и клапанную коробку, а затем выходила через отводы от каждого цилиндра в сборную трубку, откуда по резиновому шлангу поступала в верхний бак радиатора. На первых 20 тракторах выпуска 1924 года применялся радиатор, подобный радиатору трактора «Ганомаг». Позднее внедрили новую конструкцию радиатора, в которой каждая секция состояла из поставленных вертикально 49 латунных трубок с надетыми на них через равные расстояния 179 латунными гофрированными пластинками. Концы трубок заделывались в верхние и нижние промежуточные бачки. Секции устанавливались уступом в трех стойках (применительно к одной стороне). Две крайние боковые стойки служили одновременно для крепления радиатора к раме трактора, а передние стойки — для защиты радиатора от случайных повреждений. В данной конструкции радиатора вода из верхнего бака поступала в распределительные бачки секций. Подводящие и отводящие трубы изготавливались из красной меди. От нижнего штуцера радиатора вода поступала по резиновому шлангу и металлической трубке к помпе.

Вентилятор системы охлаждения был четырехлопастным и приводился ремнем через шкив.

Водяная помпа производительностью 120 л/мин приводилась от кулачковой муфты шестерни ведущего вала магнето.

Расположенный за местом тракториста на высоких кронштейнах топливный бак изготавливался из 1,5-мм олуженного железа. Бак разделялся на два отделения: для керосина (270 л) и бензина (40 л). Подача топлива осуществлялась под давлением. Отличительной чертой тракторов раннего выпуска были стеклянные индикаторы (трубки)уровня топлива, расположенные по бокам бака.

На «Коммунаре» был установлен карбюратор «Зенит», Подогрев смеси производился в прилегающей к карбюратору всасывающей трубе двигателя. В этом месте всасывающая труба имела двойные стенки, через которые проходили отработанные газы.

На коленчатом валу устанавливался центробежный регулятор.

Зажигание осуществлялось от магнето «Бош ZR4».

На маховике монтировалась ведущая часть обратного фрикционного конуса сцепления с обкладками из ферродо. Ведомая часть конуса соединялась с карданом трансмиссии. Карданный вал соединялся с трехскоростной двухходовой коробкой передач, которая через кулачковую муфту подключалась к валу фрикционов. От фрикционов приводились последовательно бортовые конические и конечные цилиндрические передачи.

Рама трактора была клепаной, металлической конструкции и состояла из жестко соединенных четырьмя (двухшвеллерными с листом между ними) поперечными балками рам гусеничных ходов и центральной рамы.

Рама гусеничного хода состояла из двух основных листов, соединенных между собой горизонтальным листом. Прикрепленные к поперечным балкам листы образовывали четыре вертикальные перегородки и разделяли раму гусеницы на три отдельные, открытые снизу коробки, в которых помещались три подпружиненные каретки с парой опорных роликов каждая. Поскольку масса вновь изготовленного трактора оказалась существенно больше, чем у прототипа, на тракторах первой серии среднюю каретку переделали, установив в ней три ролика. Позднее вернулись к схеме с тремя двухроликовыми каретками.

Для тяги грузов имелся задний пружинный сцепной прибор, который при необходимости мог быть снят и заменен шкивом для привода машин.
