Кабина пилота открытого типа, посадка в нее производилась через левый борт, для чего были сделаны две подножки с подпружиненными крышками и одна рукоятка подобной конструкции для ухвата рукой. Створки кабины — по обоим бортам, причем левая — двухсекционная, для удобства при посадке. Особенность кабины — не прикрытая ничем ферма фюзеляжа, на которую навешивалось все оборудование. Приборная доска — черная, с так называемым муаровым покрытием. Прицел ПАК-1 — черного («приборного») цвета, кожаная обшивка сиденья черная, бронеспинка — стального (каленого) цвета или крашеная в серый цвет.

По бокам приборной доски в кабину выступают затыльники верхних пулеметов ШКАС с рукоятками перезарядки. Нижние пулеметы ШКАС по бортам фюзеляжа над полом кабины, механизм перезарядки — рычажного типа сбоку от пилота. Стволы пулеметов ШКАС помещены в трубы диаметром 64 мм, снабженные окнами для продувки и отвода пороховых газов. На земле передние обрезы труб закрывались крышками.

И-153 наряду с И-16 стал последним советским истребителем, на котором не имелось и не предусматривалось посадочной фары. В качестве осветительного оборудования для полетов ночью на них применялись пиротехнические устройства, называемые посадочными факелами (применялось и название «посадочные ракеты»), К моменту запуска И-153 в серийное производство заводами авиационного оборудования выпускался комплект сдвоенных посадочных факелов типа НГ-12. Установленные под правым нижним крылом в районе 11 — 12 нервюр, в обычном полете НГ-12 находились в убранном положении. При полетах в сумерках и ночью, при заходе на посадку, пилот нажимал кнопку «факел» на электрощитке, после чего цилиндрические стаканчики факелов выходили из гнезд и автоматически поджигались электрозапалом. Время горения достигало 1,5 минуты. В конце пробега факел нажатием кнопки сбрасывался. Каждый факел можно было зажигать и сбрасывать отдельно. Для повышения противопожарной безопасности поверхность крыла в районе установки НГ-12 зашивалась дюралевым листом толщиной 0,5 мм.

Аэронавигационные огни расположены на дугах законцовок верхних крыльев и на концевом обтекателе руля поворота. На левом крыле — красный огонь, на правом — зеленый, на хвосте — белый цокольный огонь. Кроме обозначения положения самолета в ночном полете аэронавигационные огни могли использоваться для сигнализации. Дополнительным средством для обозначения принадлежности самолета и подачи сигналов служил сигнальный пистолет-ракетница с 6 ракетами, крепившийся на правом борту.

Кислородное оборудование, размещенное непосредственно на самолете, состояло из кислородного прибора типа КПА-3 и кислородного баллона емкостью 4 л окрашенного в голубой цвет, с креплением на правом борту. Хотя кислородное оборудование входило в комплект обязательной поставки самолета авиазаводом, во время эксплуатации в частях использовалось редко и обычно снималось. На И-153 предусматривалась установка фотокинопулемета типа ПАУ-22. Место крепления — в районе правого переднего лонжерона верхнего центроплана — «чайки», в обычном полете закрывалось лючком.

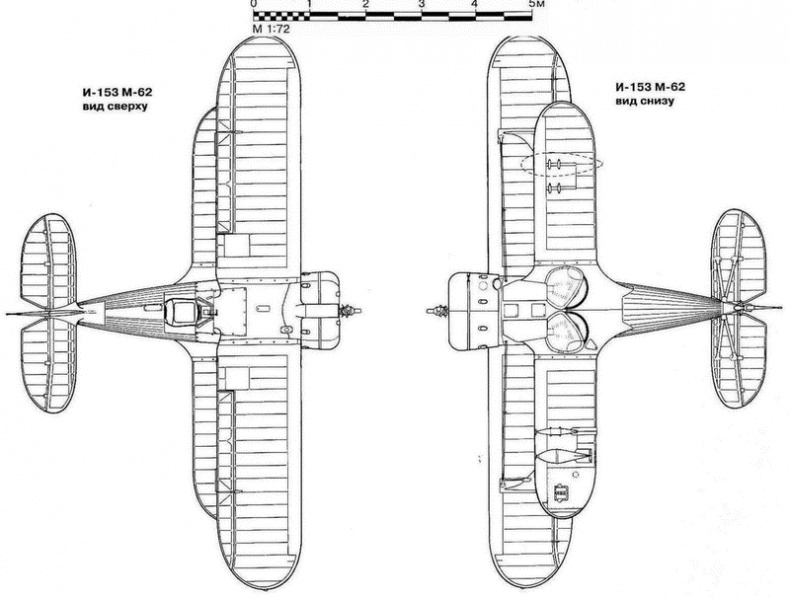

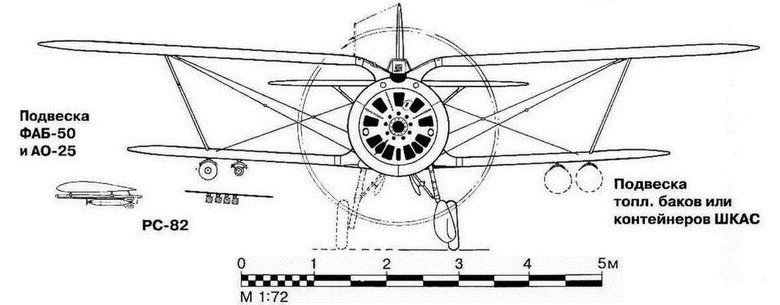

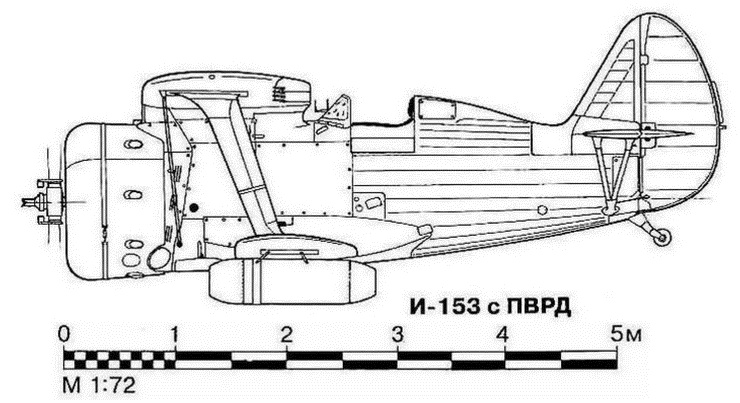

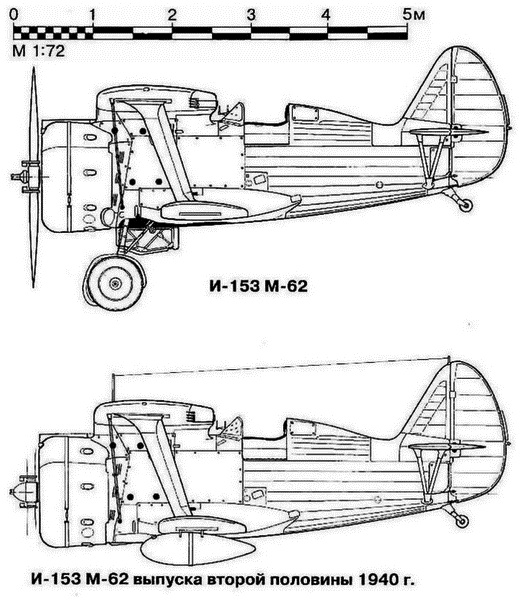

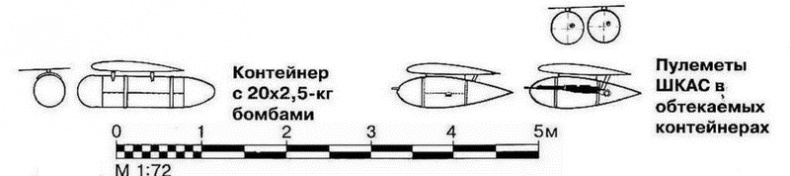

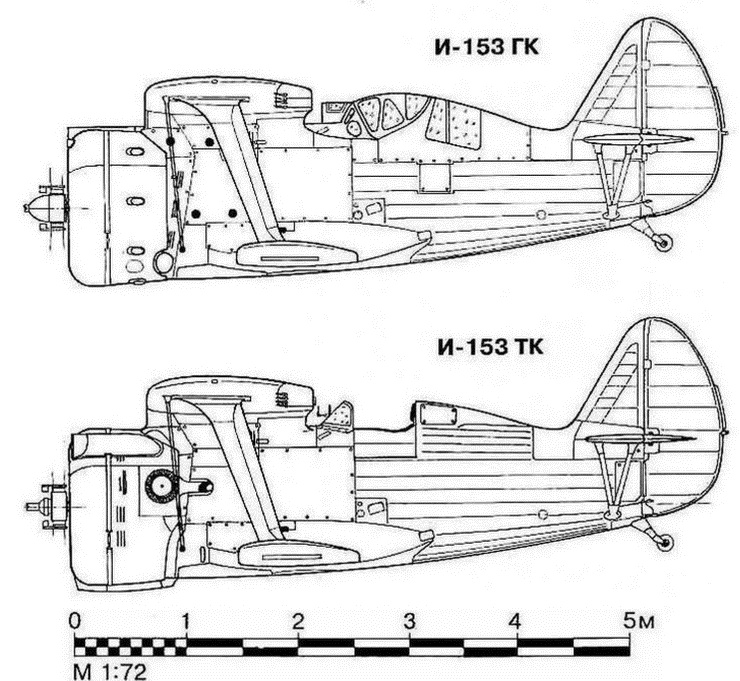

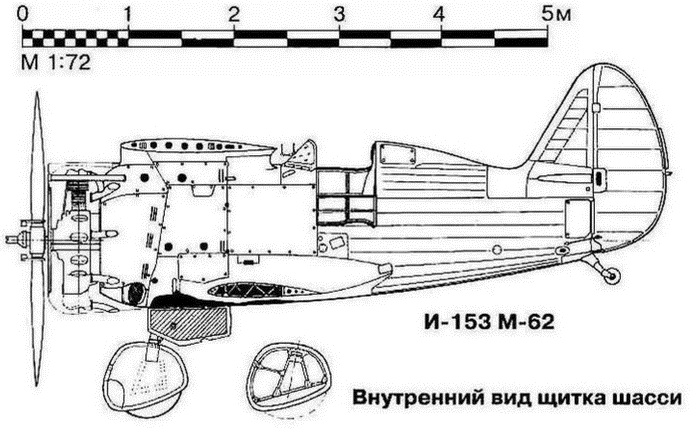

Геометрические размеры И-153

Размах верхнего крыла, м: 10,0

Размах нижнего крыла, м: 7,50

Длина в линии полета, м: 6,275

Высота в линии полета, м: 3,425

Площадь крыла, м²: 22,14

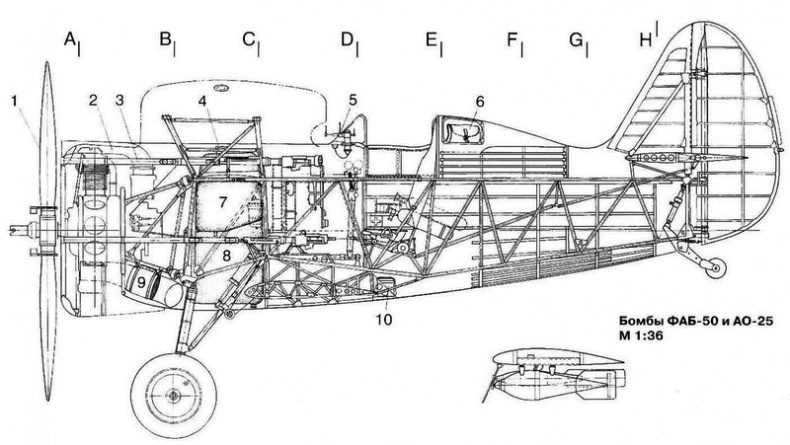

^{1 — Воздушный винт изменяемого шага АВ-1, 2 — Патрубок карбюратора. 3 — Фальшствол пулемета ШКАС. 4 — Заливная горловина топливного бака. 5 — Прицел ПАК-1. 6 — Инструментальная сумка. 7 — Маслобак. 9 — Топливный бак. 9 — Маслорадиатор двигателя М-62. 10 — Аккумулятор.}

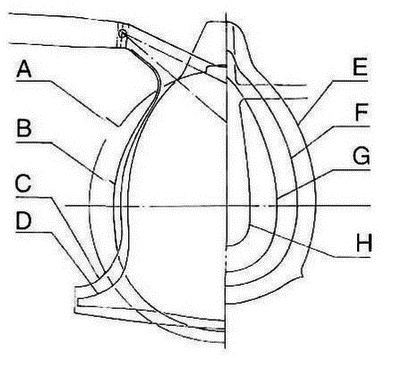

^{Сечение фюзеляжа}

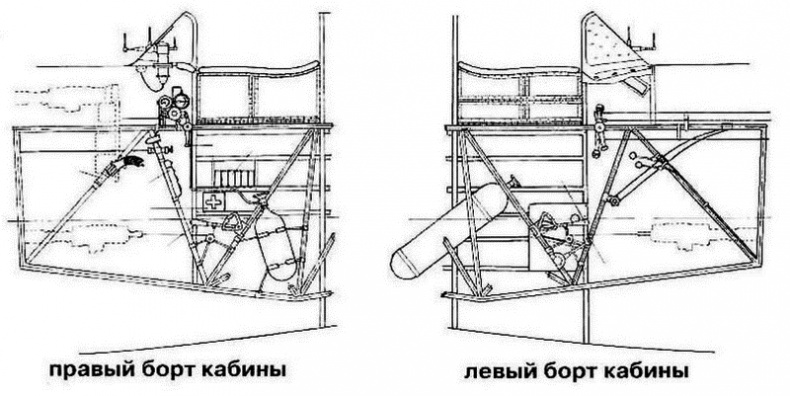

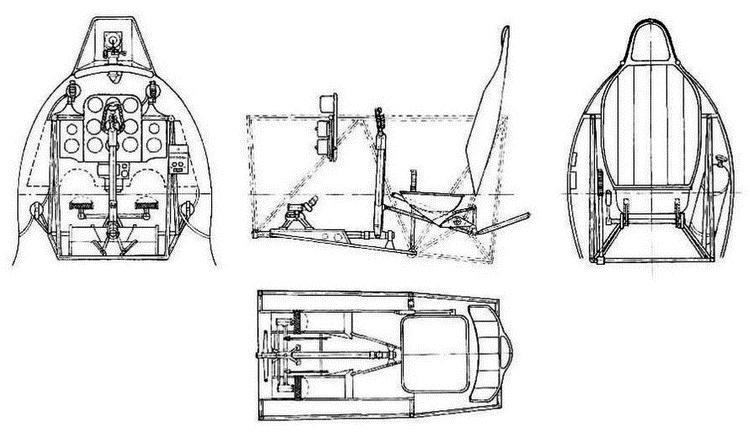

^{Внутренние виды кабины летчика М 1:36}

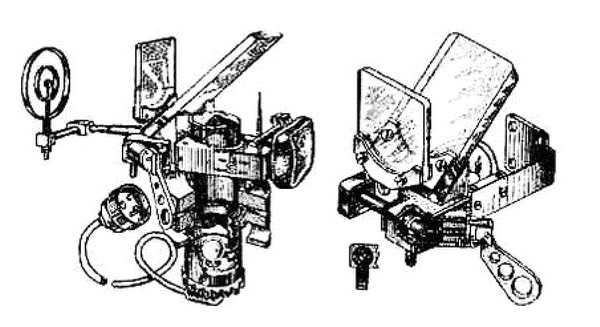

^{Прицел ПАК-1}

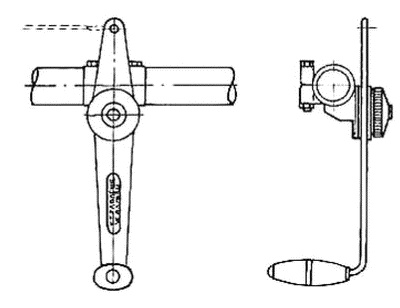

^{Рычаг управления жалюзи охлаждения мотора}

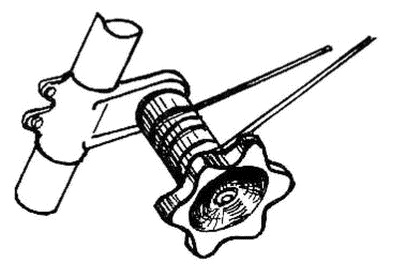

^{Управление воздушным винтом}

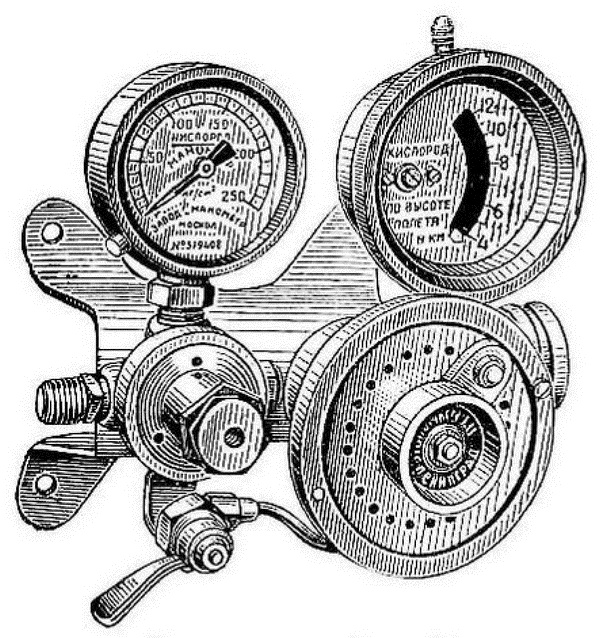

^{Кислородный прибор КПА-3 бис}

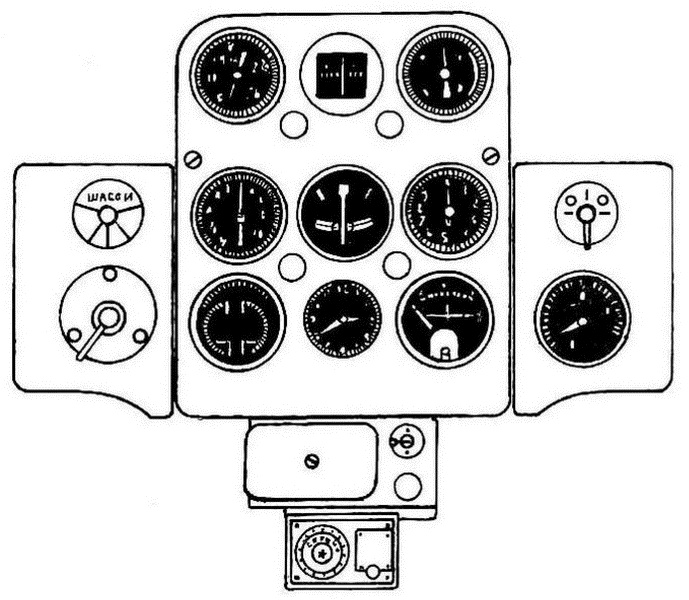

^{Приборная доска}

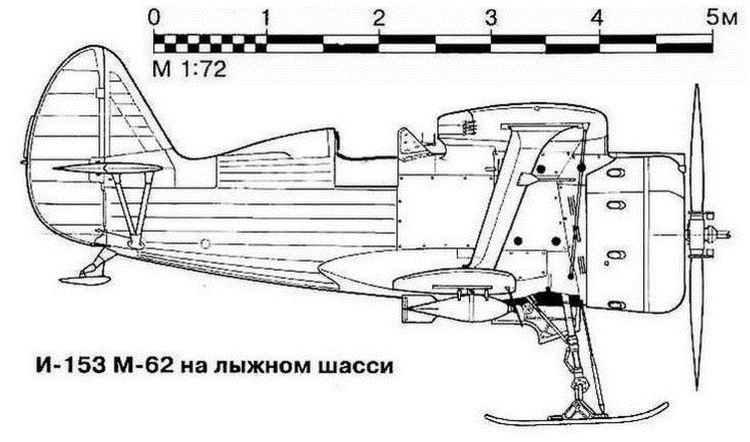

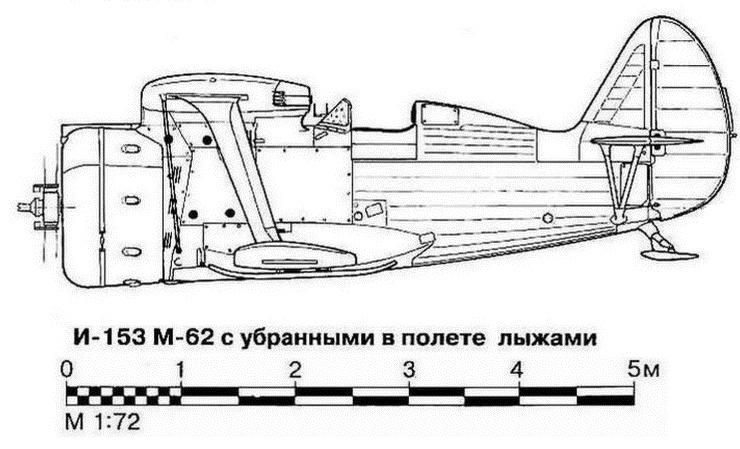

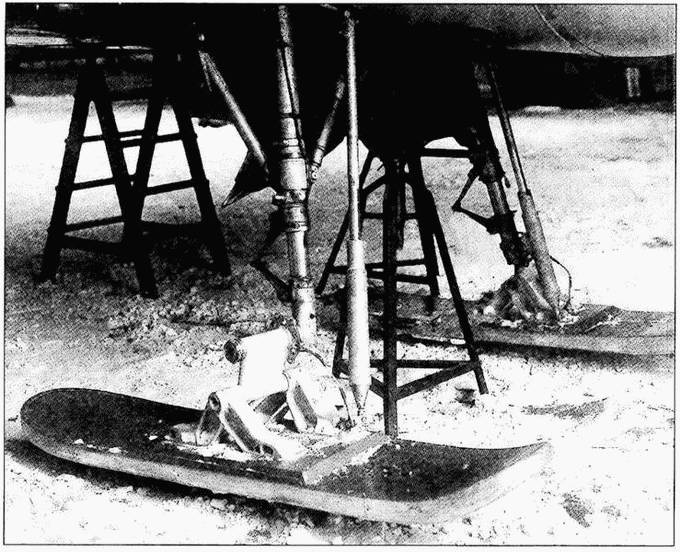

^{Лыжное шасси серийного И-153}
