В боевой рубке на тумбе устанавливалась 152-мм пушка Бр-2, для стрельбы из которой использовался телескопический прицел. Углы вертикального наведения составляли от -3° до +15°, горизонтального наведения — в секторе 8°. Для облегчения заряжания предусматривался специальный лоток, аналогичный лотку артиллерийской системы М-10 в тяжелом танке КВ-2. Бронебойный снаряд пушки Бр-2 массой 51,07 кг и начальной скоростью 860 м/с пробивал 40-мм броневую плиту на дальности 5000 м.

Вспомогательное вооружение состояло из трех 7,62-мм пулеметов ДТ: курсового, расположенного у радиста в шаровой установке лобового листа, кормового — в боевой рубке и зенитного. Боекомплект машины включал 47 выстрелов раздельного гильзового заряжания к пушке и 3000 патронов к пулеметам.

На машине предполагалось установить четырехтактный 12-цилиндровый V-образный дизель типа В-2 с приводным центробежным нагнетателем мощностью 850 л.с., который позволял бы 65-тонной самоходной установке развивать скорость до 35 км/ч. Емкость топливных баков — 845 л. Согласно расчетам, запас хода установки по шоссе достигал 200 км.

Ходовая часть, применительно к одному борту, состояла из семи опорных катков с внутренней амортизацией, ведущего колеса переднего расположения, направляющего колеса с винтовым механизмом натяжения гусениц, четырех поддерживающих катков. Подвеска — индивидуальная торсионная. Гусеница — мелкозвенчатая. Ширина трака гусеницы равнялась 660 мм.

Для внешней связи предусматривалось использование радиостанции 71-ТК-ЗМ.

В декабре 1940 года чертежи бронекорпуса «объекта 212А» передали на Ижорский завод. Однако из-за загруженности последнего изготовление бронекорпуса сильно затянулось, и он был готов лишь в июне 1941 года. Но в это время Кировский завод спешно вел подготовку производства тяжелого танка КВ-3, и ему было не до САУ. Поэтому работы по «объекту 212А» шли очень медленно, а после начала войны их и вовсе прекратили.

В начальный период Великой Отечественной войны тяжелые самоходно-артиллерийские установки проектировались и создавались на базе тяжелого танка КВ.

Так, в ноябре 1941 года, практически сразу же после эвакуации из Ленинграда и развертывания производства танков КВ в Челябинске, СКБ-2 начало работы над усилением вооружения тяжелого танка. Первым проектом стала попытка создания «малоуязвимой артиллерийской машины сопровождения танков с большой скорострельностью (12–15 выстр./мин) и возможностью производства одновременного залпа». Необходимость создания САУ, предназначавшейся для сопровождения танков в наступлении, была вызвана настоятельными просьбами, приходившими в Народный комиссариат танковой промышленности (НКТП) с фронта от танковых командиров разного ранга. Проектирование этой машины велось одновременно в Челябинске на Челябинском Кировском заводе (ЧКЗ) и в Свердловске на Уральском заводе тяжелого машиностроения (УЗТМ или Уралмашзавод) под общим руководством Ж.Я. Котина. Разработку установки вооружения от УЗТМ вели К.Н. Ильин и Г.С. Ефимов, от ЧКЗ — Т.Н. Москвин. Корпус с боевым отделением проектировался Кировским заводом; ведущий инженер машины — Л.E. Сычев.

Учитывая сжатые сроки проектирования, в качестве шасси взяли без изменений ходовую часть танка КВ-1. В передней части корпуса смонтировали боевую рубку, сваренную из 75-мм броневых листов. Кроме того, лобовые листы корпуса и рубки усилили 20-мм броневыми экранами. Рубка была шире корпуса, поэтому с бортов выходила за его габариты и нависала над гусеницами. Из-за больших, по сравнению с танком, габаритов вооружения в машине пришлось изменить расположение топливных и масляных баков.

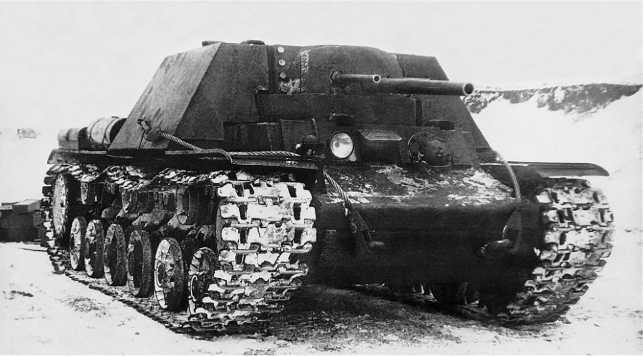

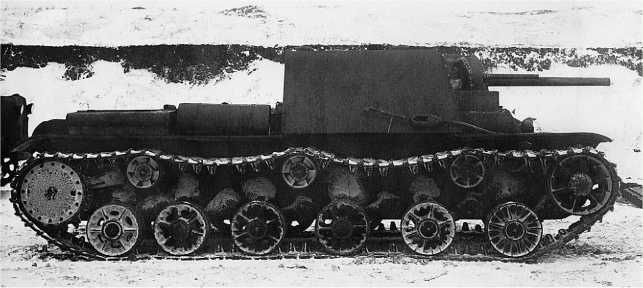

Первый вариант артсамохода КВ-7 (с двумя 45-мм и одной 76-мм пушками) во время испытаний на полигоне. Зима 1942 года.

Артиллерийские орудия, согласно заданию, должны были быть смонтированы в едином блоке. Предполагалось, что одна машина, вооруженная тремя пушками, сможет более эффективно обеспечить поражение различных целей при сопровождении танков. В итоге вооружение машины состояло из строенных на общей люльке одной 76-мм танковой пушки Ф-34 и двух 45-мм танковых пушек 20К обр. 1932/34 гг. Конструкция установки позволяла производить одновременный залп из трех орудий или вести одиночный огонь из любого из них. Общая люлька с полосками и гнездами для крепления противооткатных устройств всех трех орудии имела возможность с помощью подъемного механизма вертикально вращаться на горизонтальных цапфах, закрепленных в массивной рамке. В свою очередь, рамка могла с помощью поворотного механизма горизонтально вращаться на вертикальных цапфах, закрепленных в неподвижной бронировке, установленной на корпусе машины. Таким образом, наведение всех трех орудий производилось одновременно общими механизмами. Вертикальный угол наведения составлял от +15° до -5°, горизонтальный — 15°, то есть по 7°30’ в каждую сторону. Неподвижная бронировка прикрывалась подвижным щитом толщиной 100 мм. Зазор между подвижной бронировкой и корпусом машины был защищен броневым прикрытием. При стрельбе из пушек использовался телескопический прицел ТМФД-7. Вспомогательным вооружением служили два пулемета ДТ, установленные в шаровых опорах: один — в лобовом листе корпуса, второй — в кормовом листе боевой рубки. Боекомплект машины состоял из 93 выстрелов калибра 76 мм, 200 выстрелов калибра 45 мм и 3591 патрона к пулеметам ДТ. Экипаж установки включал шесть человек. Механик-водитель и стрелок радист находились в отделении управления аналогично танку КВ-1. В боевом отделении слева от орудий размещался наводчик, за ним — первый заряжающий, справа от орудий впереди — командир машины, за ним — второй заряжающий.

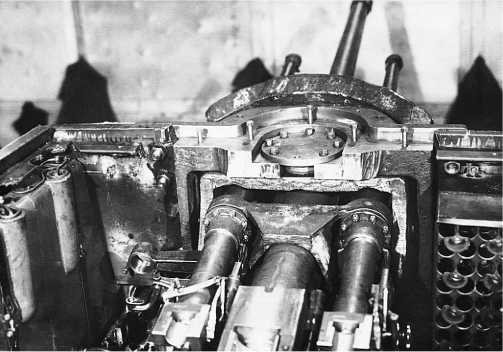

Строенная установка 76- и 45-мм орудий в танке КВ-7. Челябинский Кировский завод, зима 1942 года.

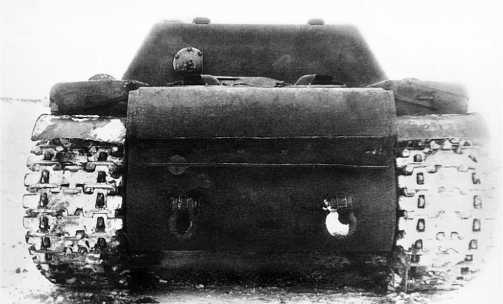

Первый вариант артсамохода КВ-7. Вид сзади.

Опытный образец строенной пушечной установки под заводским индексом У-13 изготовили на Уралмашзаводе в период с 11 по 23 декабря 1941 года и испытали отстрелом на стенде на полигоне завода. Окончательная сборка машины, получившей обозначение КВ-7, была выполнена на ЧКЗ в начале 1942 года. Эта машина стала первой тяжелой самоходной артиллерийской установкой, созданной в СССР в годы Великой Отечественной войны. Впервые примененная на этой машине рамочная конструкция установки орудий впоследствии использовалась почти на всех советских самоходках. По сравнению с тумбовыми установками, она обеспечивала наиболее компактное размещение орудия внутри боевой рубки.
