Тяжелые САУ ИСУ-152 ведут бой на Карельском перешейке. Июнь 1944 года.

При стрельбе в ночных условиях шкалы прицела и панорамы, а также прицельная и орудийная стрелки подсвечивались электрическими лампочками прибора «Луч 5». Дальность стрельбы прямой наводкой составляла 3800 м, наибольшая — 6200 м. Скорострельность — 2–3 выстр./мин. Орудие имело электрический и механический (ручной) спуски. Гашетка электроспуска находилась на ручке маховика подъемного механизма. На орудиях первых выпусков использовался механический (ручной) спуск. Подъемный и поворотный механизмы секторного типа, крепились на кронштейнах к левой щеке рамки.

Боекомплект состоял из 21 выстрела раздельного гильзового заряжания с бронебойно-трассирующими остроголовыми снарядами БР-540, осколочно-фугасными пушечными и стальными гаубичными гранатами ОФ-540 и ОФ-530, осколочными гаубичными гранатами из сталистого чугуна О-5З0А. Бронебойно-трассирующие снаряды находились в нише боевой рубки с левой стороны в специальных рамках, осколочно-фугасные гранаты — там же, гильзы с боевыми зарядами в нише рубки в специальных рамках и в хомутиковой укладке.

ИСУ-152 на подступах к Полоцку. Июль 1944 года.

Часть гильз с боевыми зарядами размещалась на днище под орудием. Начальная скорость бронебойного снаряда при массе 48,78 кг составляла 600 м/с, на дальности 1000 м он пробивал броню толщиной 123 мм.

На части машин с октября 1944 года на вращающемся погоне командирского люка стала устанавливаться зенитная турель с 12,7-мм пулеметом ДШК обр.1938 года. Боекомплект к пулемету составлял 250 патронов. Кроме того, в боевом отделении укладывались два пистолета-пулемета ППШ (позже — ППС) с боекомплектом 1491 патрон и 20 ручных гранат Ф-1.

Силовая установка и трансмиссия были заимствованы у танка ИС-1 (ИС-2). На ИСУ-152 устанавливался 12-цилиндровый четырехтактный дизель В-2ИС (В-2-10) мощностью 520 л.с. при 2000 об/мин. Цилиндры располагались V-образно под углом 60°. Степень сжатия 14–15. Масса двигателя 1000 кг.

ИСУ-152 333-го гвардейского тяжелого самоходно-артиллерийского полка на улице освобожденного Полоцка. 1-й Прибалтийский фронт, 4 июля 1944 года.

Пуск двигателя осуществлялся инерционным стартером, имевшим ручной и электрический приводы, или с помощью баллонов со сжатым воздухом.

Общая емкость трех топливных баков составляла 520 л. Еще 300 л перевозилось в трех наружных баках, не подключенных к системе питания. Подача топлива принудительная, с помощью двенадцатиплунжерного топливного насоса высокого давления НК-1.

Система смазки — циркуляционная, под давлением. В бак системы смазки был встроен циркуляционный бачок, обеспечивавший быстрый прогрев масла и возможность пользоваться методом разжижения масла бензином.

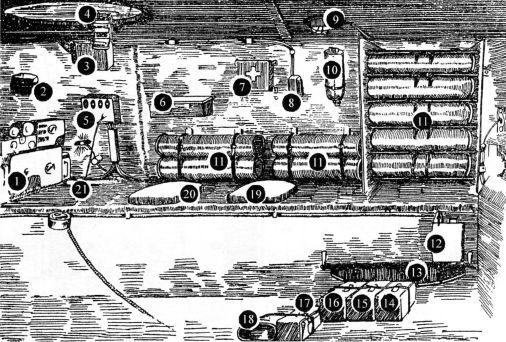

Интерьер ИСУ-152 (правый борт рубки): 1 — радиостанция; 2 — сумка для переносных ламп; 3 — ТПУ командира; 4 — перископ; 5 — электрощиток; 6 — ящик запасных частей электрооборудования; 7 — аптечка; 8 — ТПУ замкового; 9 — плафон; 10 — огнетушитель; 11 — заряды; 12 — бачок для питьевой воды; 13 — пила; 14 — ящик с инструментом ходовой части; 15 — ящик с инструментом водителя и трансмиссии; 16 — ящик для возимых запасных частей; 17 — ящик для продуктов; 18 — брезентовое ведро; 19 — сиденье замкового; 20 — сиденье командира; 21 — штыревая антенна.

Экипаж ИСУ-152 отдыхает после боя. Белоруссия, 1944 год.

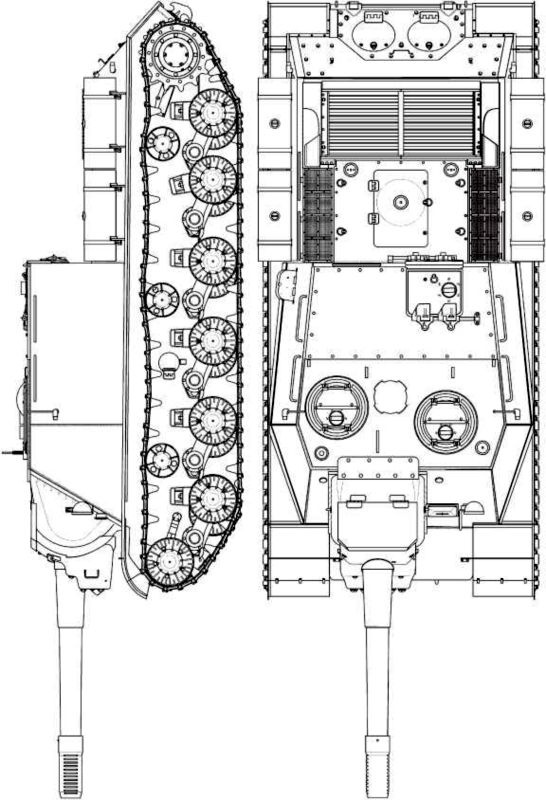

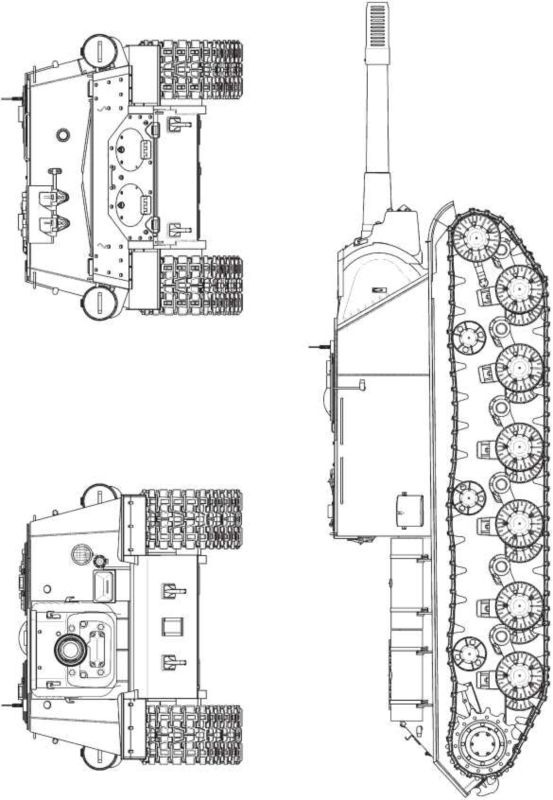

ИСУ-152.

Интерьер ИСУ-152 (левый борт рубки): 1 — гудок наружного вызова; 2 — плафон; 3 — панорама Герца; 4 — обогреватель (керогаз); 5 — люк для загрузки артвыстрелов; 6 — сиденье заряжающего; 7 — снаряды.

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, пластинчато-трубчатых, подковообразной формы, установленных над центробежным вентилятором.

Для очистки воздуха, поступающего в цилиндры двигателя, на САУ устанавливались два воздухоочистителя марки ВТ-5 типа «мультициклон». В головки воздухоочистителей были встроены форсунки и запальные свечи для подогрева всасываемого воздуха зимой. Кроме того, для подогрева охлаждающей жидкости в системе охлаждения двигателя использовались фитильные обогреватели, работавшие на дизельном топливе. Эти же обогреватели обеспечивали и обогрев боевого отделения машины на длительных стоянках.

Трансмиссия САУ включала в себя многодисковый главный фрикцион сухого трения (сталь по ферродо), четырехступенчатую восьмискоростную коробку передач с демультипликатором, двухступенчатые планетарные механизмы поворота с многодисковым блокировочным фрикционом и двухступенчатые бортовые передачи с планетарным рядом.

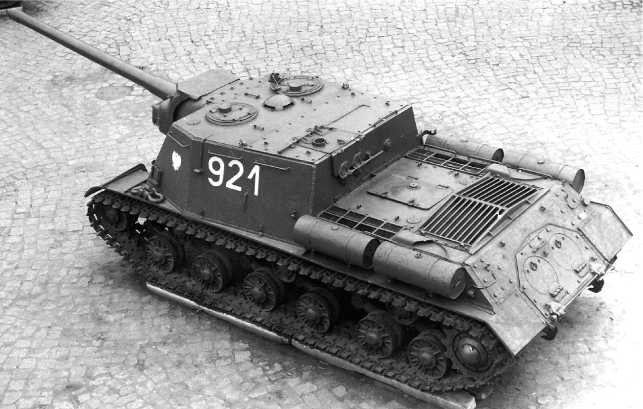

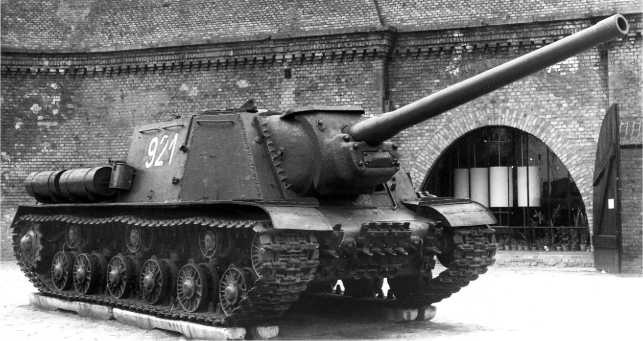

Артсамоход ИСУ-122 в Музее освобождения Познани, Польша (фото вверху). Хорошо видно, что внешне ничем кроме ствола пушки от ИСУ-152 эта машина не отличается (фото внизу).

Ходовая часть САУ применительно к одному борту состояла из шести сдвоенных литых опорных катков диаметром 550 мм и трех поддерживающих катков. Ведущие колеса заднего расположения имели два съемных зубчатых венца с 14-ю зубьями каждый. Направляющие колеса — литые, с кривошипным механизмом натяжения гусениц, взаимозаменяемые с опорными катками. Подвеска — индивидуальная торсионная. Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки штампованные, шириной 650 мм и шагом 162 мм. Зацепление цевочное.

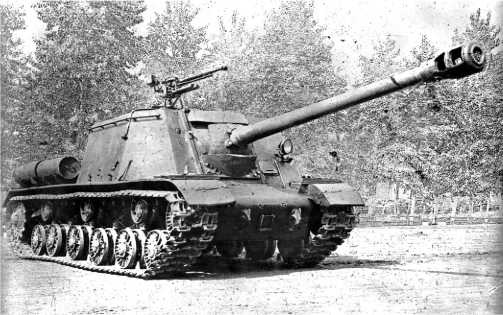

Самоходно-артиллерийская установка ИСУ-122С во дворе завода № 100. Апрель 1944 года.
