Т-54А во время учений.

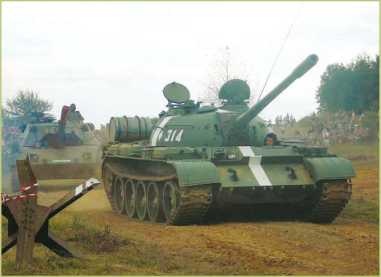

Танки Т-54А и «Леопард-1» во время танкового дня в военном музее в Лешанах, Чехия.

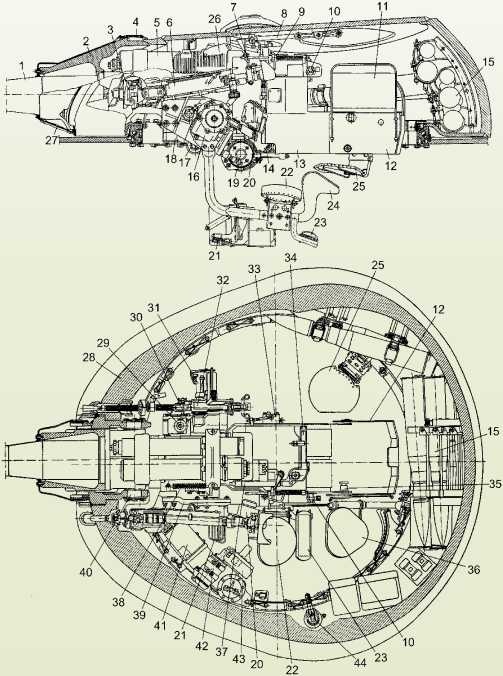

Установка вооружения в башне танка Т-54А: 1 — ствол пушки; 2 — броневая защита пушки; 3 — кронштейн прицела; 4 — дождевой щиток; 5 — противооткатные устройства; 6 — прицел ТШ2А-22; 7 — подвеска прицела; 8 — стопор пушки по-походному; 9 — механизм повторного взвода; 10 — боковой уровень; 11 — съемное ограждение; 12 — откидное ограждение; 13 — неподвижное ограждение; 14 — рычаг ручного спуска; 15 — боеукладка в башне; 16 — подъемный механизм пушки; 17 — преобразователь УФ1Т; 18 — гироблок; 19 — гидроусилитель; 20 — пульт управления; 21 — подножка наводчика; 22 — сиденье наводчика; 23 — подножка командира танка; 24 — ограничительная планка; 25 — сиденье заряжающего; 26 — пополнительный бак; 27 — чехол на амбразуру пушки; 28 — башня; 29 — силовой цилиндр; 30 — кронштейн спаренного пулемета; 31 — магазин-коробка спаренного пулемета; 32 — спаренный пулемет; 33 — прибор автоблокировки; 34 — рукоятка затвора; 35 — стопор откидного ограждения; 36 — сиденье командира танка; 37 — закрывающий механизм полуавтоматики; 38 — компенсирующий механизм; 39 — кронштейн подъемного механизма пушки; 40 — цапфа пушки; 41 — электромашинный усилитель; 42 — исполнительный двигатель; 43 — механизм поворота башни; 44 — стопор башни.

Основные агрегаты трансмиссии переделке не подвергались. Были внесены изменения только в конструкцию фрикциона вентилятора.

В связи с установкой агрегатов стабилизатора изменились монтажная и принципиальная схемы электрооборудования. На танке установили радиостанцию Р-113 и ТПУ Р-120.

Танк Т-54А был принят на вооружение приказом министра обороны СССР от 22 марта 1955 года. В четвертом квартале 1954 года предусматривалось изготовить установочную партию из 50 танков. Однако из-за несоответствия стабилизаторов техническим требованиям удалось изготовить только 25 машин. Нормальное серийное производство Т-54А началось только через полгода и осуществлялось с 1 апреля 1955 по июнь 1957 года. Всего было выпущено 4602 танка этой модификации. В ограниченных количествах на его базе изготавливался командирский танк Т-54АК. На нем дополнительно размещалась радиостанция Р-112, навигационное оборудование ТНА-2 и зарядное устройство АБ-1-П/30. В результате размещения дополнительного оборудования несколько уменьшился боекомплект пушки.

Танк Т-54А выпуска 1957 года перед павильоном советских средних танков в танковом музее 38-го НИИ МО СССР в Кубинке. 1980-е годы.

К 1956 году в Нижнем Тагиле была разработана следующая модификация «пятьдесятчетверки» — Т-54Б («объект 137Г2»). Три опытных образца танка Т-54Б были сданы заводом № 183 в июне 1955 года. Заводские испытания прошли осенью, а полигонные — зимой 1955–1956 гг. Официально танк был принят на вооружение постановлением ЦК КПСС и Совета министров СССР от 15 августа 1956 года, соответствующий приказ Министра обороны СССР последовал 11 сентября 1956 года.

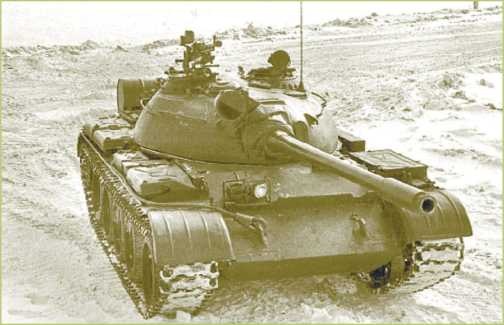

Cредний танк Т-54Б.

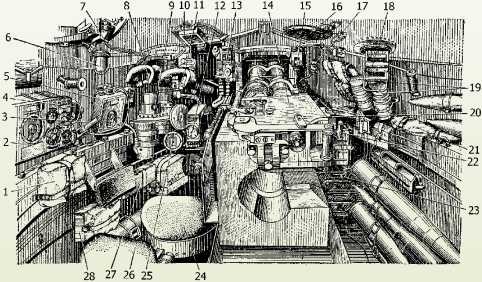

Боевое отделение танка Т-54Б: 1 — сумка с противогазами; 2 — радиостанция Р-123; 3 — стопор башни; 4 — аппарат № 2 ТПУ; 5 — аппарат № 1 ТПУ; 6 — защитный колпак ввода антенны; 7 — прибор ТКН-1; 8 — прицел ТПН-1; 9 — механизм поворота башни; 10 — распределительный щиток башни; 11 — прицел ТШ2Б-22; 12 — пульт управления стабилизатором; 13 — пополнительный бак; 14 — пушка; 15 — щиток силового цилиндра; 16 — вентилятор боевого отделения; 17 — ручка крана слива воды из амбразуры пушки; 18 — прибор наблюдения заряжающего; 19 — бачки для питьевой воды; 20 — прибор автоблокировки; 21 — сумка с автоматом АК-47; 22 — спаренный пулемет; 23 — основная укладка боекомплекта пушки; 24 — сиденье наводчика; 25 — азимутальный указатель поворота башни; 26 — сиденье командира танка; 27 — пенал для электроламп; 28 — стеллаж для ручных гранат.

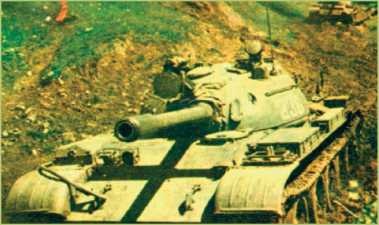

Танк Т-54Б на учениях. 1960-е годы.

Как и все «пятьдесятчетверки», танк Т-54Б выпускался на заводе № 183 в Нижнем Тагиле, № 75 в Харькове и № 174 в Омске. С июля 1957 года по март 1959 года было изготовлено 1555 линейных танков Т-54Б.

На Т-54Б устанавливалась пушка Д-10Т2С с электрогидравлическим двухплоскостным стабилизатором СТП-2 «Циклон». Двухплоскостной стабилизатор позволил довести вероятность попадания в цель при стрельбе с ходу до 60 %. Управление пушкой и башней при включенном стабилизаторе осуществлялось с помощью пульта управления. В связи с этим была изменена конструкция механизма поворота башни. Угловые скорости наведения составляли: по вертикали 0,07 — 4,5 град./с; по горизонтали 0,07–15 град./с. При работе стабилизатора уменьшались углы вертикальной наводки пушки: снижения на 0,5°, возвышения на 3,5°.

С целью улучшения условий работы членов экипажа (прежде всего заряжающего) пол в боевом отделении был оборудован вращающейся платформой, установленной на шариковой опоре и имевшей сдающее звено. Это потребовало частично изменить расположение боекомплекта, число снарядов, в котором, правда, не изменилось.

Были введены активные приборы ночного видения: инфракрасный ночной прицел наводчика ТПН-1-22-11, ночной прибор командира ТКН-1 и механика-водителя ТВН-2. Для обеспечения их работы танк был оснащен ИК-прожекторами: Л-2, который крепился на орудийной маске, и ОУ-3 на командирской башенке. Приборы механика-водителя и командира были сменными (устанавливались вместо дневных), прицел наводчика устанавливался внутри башни стационарно левее дневного прицела ТШ-2Б-22, а его головка на крыше башни вместо перископа наводчика МК-4. Вместо дневного прибора наблюдения командира ТПК-1 был установлен прибор ТПКУБ.

Танк Т-54Б впервые в отечественном танкостроении был оснащен ОПВТ. В положении по-походному воздухопитающая труба укладывалась на левой надгусеничной полке.

На базе линейного танка выпускалась и командирская модификация Т-54БК, по составу дополнительного оборудования аналогичная Т-54АК.

В 1952–1953 годах в СССР в ходе испытаний ядерного оружия неоднократно проверялось воздействие поражающих факторов атомного взрыва на различные виды боевой техники, в том числе и на танки. Выяснилось, что танк полностью защищает экипаж от светового излучения и значительно ослабляет действие ударной волны и проникающей радиации. Однако же не все было так просто. Так, например, даже на очень большом расстоянии от эпицентра взрыва башню танка Т-54, застопоренную по-походному, разворачивало на 90°. При этом стопор башни выламывал зубья на погоне и танк становился полностью небоеспособным. В целом же испытания показали, что в радиусе 300 м от эпицентра ядерного взрыва мощностью 2-15 килотонн танки Т-54 выводились из строя, на больших расстояниях оставались исправными. Однако подопытные животные, находившиеся на местах членов экипажа, погибали от действия ударной волны на удалении до 700 м от эпицентра взрыва. На повестку дня встал вопрос о создании автоматической системы противоатомной защиты.
