По сравнению с танком Т-54 полностью изменилась конструкция крыши корпуса. Она состояла из переднего листа, приваренного к бортовым и носовому листам корпуса. В нем были оборудованы люки механика-водителя, сцепщика-такелажника и радиста. За передним листом располагались съемные листы крыши над лебедкой и двигателем, откидная крыша над радиаторами, сетки над входными и выходными воздуховодами системы охлаждения двигателя. На средней части крыши была закреплена грузовая платформа грузоподъемностью 4 т с откидными бортами.

Танковый тягач БТС-2.

В середине корпуса устанавливалась лебедка с тяговым усилием 25 т и длиной троса 200 м. Привод к лебедке — от основного двигателя. Для увеличения тягового усилия лебедки машине придаются два блока полиспаста. При работе в две ветви троса с блоком полиспаста тяговое усилие составляло 50 т, а в три ветви троса с двумя блоками — до 75 т. В кормовой части корпуса тягача имелся откидной сошник для самозакрепления машины при работе с лебедкой. Сошник поднимался и опускался в рабочее положение тяговой лебедкой. На переднем правом углу крыши корпуса монтировался кран-стрела с ручным приводом грузоподъемностью 5 т.

Тягач был приспособлен и для буксировки танков, потерявших управляемость. Для этой цели имелось буксирное устройство с двухсторонней амортизацией, рассчитанное на максимальное усилие 7 т. В комплект тягача входили буксирные штанги и тросы.

Для самообороны на тягаче был установлен пулемет АК калибра 7,62 мм с кривым стволом и зенитный пулемет ДШК. Огонь из пулеметов вел радист. Для внешней связи тягач был оборудован радиостанцией 10-РТ-26.

Силовая установка, трансмиссия и ходовая часть заимствованы у базового танка. Масса тягача 32 т. В ходе производства тягач БТС-2 модернизировался, главным образом за счет установки агрегатов танка Т-55. Со временем был изъят пулемет АК, вместо него машине придаются три автомата АК-47.

Тягач БТС-2 представлял собой высокоманевренное средство эвакуации. Наличие броневой защиты, равноценной бронезащите танков, позволяло ему успешно действовать в зоне ружейно-пулеметного огня противника. Тягач обеспечивал выполнение ремонтных работ и транспортировку агрегатов силовой установки и трансмиссии. Сравнительно небольшое удельное давление — 0,72 кг/см² — обусловливало хорошую проходимость тягача. При наличии ОПВТ тягач был способен преодолевать водные преграды по дну.

В 1965 году на базе танка Т-54 был разработан танковый тягач БТС-4А. Он был принят на вооружение в 1967 году и выпускался силами танкоремонтных заводов Министерства обороны. По схеме общей компоновки БТС-4 повторял БТС-2. Он отличался от последнего меньшей численностью экипажа, конструкцией крыши отделения управления в части расположения входных люков и переходника под установку трубы-лаза ОПВТ, а также установкой специальной надстройки над тяговой лебедкой.

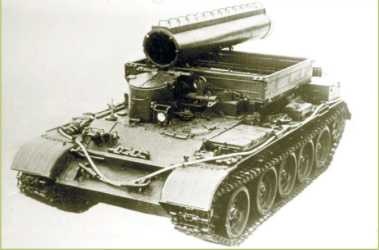

Танковый тягач БТС-4А.

В конце 1940-х годов в инженерных войсках Советской Армии был проведен конкурс на лучшую конструкцию перспективного мостоукладчика. После рассмотрения представленных проектов командование отдало предпочтение конструкции, предложенной инженером-полковником А.Ф. Кравцевым. Опытный образец мостоукладчика, получившего обозначение К-67, изготовили в январе 1951 года на Опытном заводе инженерного вооружения Советской Армии в подмосковном поселке Нахабино.

Два последующих опытных образца мостоукладчика К-67 были изготовлены на заводе № 75 в Харькове, где получили заводской индекс «объект 421». После прохождения обширной программы испытаний, приказом министра обороны от 21 января 1955 года мостоукладчик был принят на вооружение под обозначением МТУ (встречаются также обозначения МТУ-12 и МТУ-54).

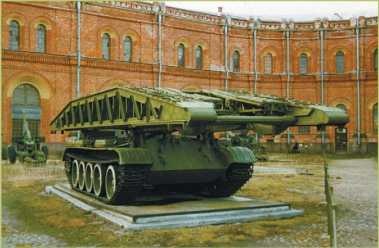

Танковый мостоукладчик МТУ (МТУ-12).

Танковые мостоукладчики МТУ на параде в Берлине 1 мая 1963 года.

Серийное производство мостоукладчиков осуществлялось на заводе № 75 им. Малышева в Харькове. С 1956 года мосты изготавливались на заводе металлоконструкций в г. Ворожба. С 1960 года мостоукладчик выпускался на базе среднего танка Т-55.

Машина выпускалась в больших количествах (более 1500 машин) и по существу стала первым серийным советским танковым мостоукладчиком. Официально он был снят с вооружения только в 1998 году.

МТУ предназначался для сопровождения первых эшелонов танковых подразделений в бою с целью обеспечения преодоления танками узких водных преград, оврагов, противотанковых рвов, эскарпов и контрэскарпов. Мост наводился (снимался) экипажем без выхода его из машины, т. е. экипаж был защищен от огня стрелкового оружия и осколков снарядов. Наличие оборонительного вооружения обеспечивало экипажу защиту машины и моста от противника, его стрелков и легких противотанковых средств. Танковая радиостанция Р-113 обеспечивала экипажу связь с командиром танкового подразделения. По мосту мог следовать как личный состав пешком, так и все типы колесных и гусеничных машин общей массой до 60 т. Наличие деревянного покрытия моста в виде отдельных шашек обеспечивало хорошее сцепление гусениц и колес техники с проезжей частью моста при любом его положении.

С помощью МТУ можно было наводить однопролетный металлический мост грузоподъемностью 60 т через препятствия шириной до 11 м. Длина моста 12 м, ширина — 3,2 м. Ширина колеи моста — 1,2 м. Допускаемое превышение (принижение) противоположного берега препятствия — до 2,5 м. Время наводки (снятия) моста — до 4 мин. Экипаж 3 человека.

Вооружение машины: крупнокалиберный пулемет ДШКМ с боекомплектом 400 патронов.

Мостоукладчики МТУ состояли на вооружении в инженерно-саперных ротах мотострелковых и танковых полков.

В 1960–1965 годах в Омске в КБ завода № 174 под руководством А.А. Морова был разработан танковый мостоукладчик МТУ-20 на базе танка Т-55. Опытные образцы, имевшие обозначение «объект 602», прошли полигонно-войсковые испытания в мае-июле 1964 года. Приказом министра обороны СССР от 12 ноября 1964 года мостоукладчик МТУ-20 был принят на вооружение Советской Армии взамен мостоукладчика МТУ. Серийное производство осуществлялось в Омске на заводе № 174 начиная с 1966 года. Изготовлено 1222 мостоукладчика.

Мостоукладчик МТУ-20 состоял из колейного моста балочного типа и базового шасси. Мост грузоподъемностью 50 т обеспечивал возможность преодоления преграды шириной до 18 м при превышении противоположного берега над исходным до 2,2 м. Ширина проезжей части моста составляла 3,3 м. Пролетное строение имело длину 20 м и массу 7 т. Оно изготавливалось из алюминиевого сплава. Благодаря наличию складываемых концевых секций длина моста в походном положении составляла 13 м.
