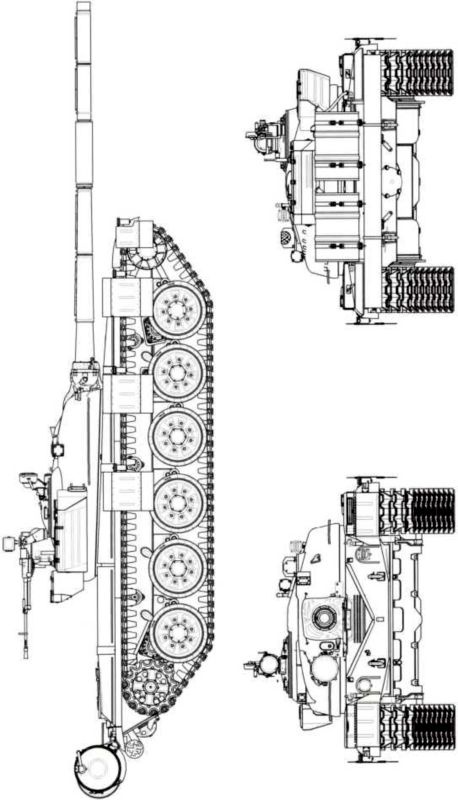

Т-72.

КОРПУС танка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой части, бортов, кормы, днища, а также вентиляторной и моторной перегородок и крыши над силовым отделением.

Носовая часть корпуса состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, а также с передним листом крыши, бортами и днищем.

Верхний лобовой лист корпуса наклонен под углом 68° к вертикали и представляет собой многослойную комбинированную преграду (сталь — стеклотекстолит — сталь) толщиной 80+105+20 мм. Эта броня обеспечивала достаточно высокий уровень защиты от наиболее распространенных в 1970-е годы 105-мм кумулятивных и бронебойно-подкалиберных снарядов. При существующем угле наклона по некоторым данным она эквивалентна стальной броневой плите толщиной 500–600 мм.

К верхнему наклонному листу приварены два буксирных крюка с пружинными защелками, два кронштейна ограждения фар, трубки для подвода электропроводов к фарам и габаритным фонарям, скобы для крепления и укладки буксирных тросов, кронштейны габаритных фонарей. На верхнем листе крепятся два наклонных щитка для защиты смотровых приборов механика-водителя от попадания на них грязи при движении танка. В месте соединения верхнего наклонного листа с передним листом крыши по оси танка сделан вырез, в который вварена шахта для установки прибора наблюдения механика-водителя. Сверху шахта закрыта козырьком, приваренным к корпусу.

К нижнему броневому листу толщиной 85 мм, наклоненному под углом 60°, приварены бонки для установки оборудования самоокапывания и минного трала.

Борта корпуса — вертикальные броневые листы толщиной 80 мм в передней части и 70 мм в задней. В средней части бортов вварены подбашенные защитные планки для увеличения внутреннего объема корпуса и установки башни.

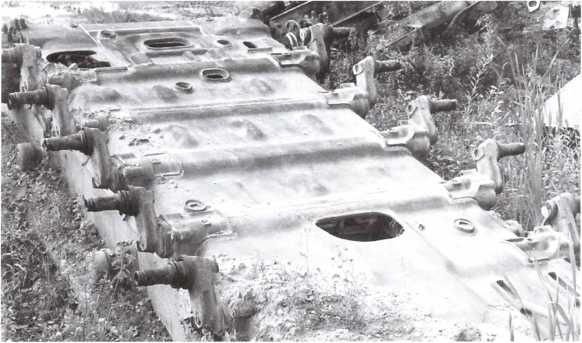

Вид на штампованное днище танка Т-72. Хорошо видны выштамповки для размещения торсионных валов и выштамповка, обеспечивающая размещение механика-водителя.

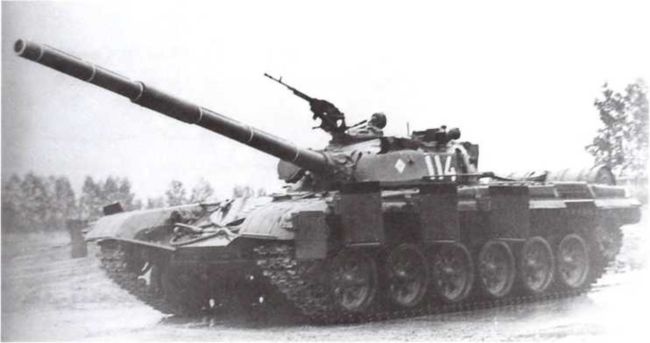

Танк Т-72 с бортовыми экранами, развернутыми в боевое положение.

К бортам и наклонным листам носовой части приварены кронштейны кривошипов направляющих колес. К каждому борту приварено по три кронштейна поддерживающих роликов и по два отбойника, предохраняющих полки от ударов гусениц, по одному отбойнику для очистки гусениц от грязи и посторонних предметов.

К бортам приварены полки, несущие на себе наружные топливные баки и ящики с ЗИП. К полкам крепятся пылевые щитки, передние и задние грязевые щитки. В задней верхней части левого борта вварена зашита выпускного патрубка, под которой находится патрубок для направления выпускных газов.

Корма корпуса состоит из кормового броневого листа, листа кормы нижнего и картеров коробок передач. В верхней части кормового листа справа и слева приварены трубки для подвода электропроводов к габаритным фонарям, кронштейны габаритных фонарей, кронштейны лент крепления бревна самовытаскивания и кронштейны крепления бочек. В нижней части кормового листа приварены два буксирных крюка с пружинными защелками и бонки для крепления запасных траков. В буксирных крюках выполнены сквозные отверстия для осуществления жесткой сцепки при буксировке танка.

Башня танка Т-72.

Кормовая часть башни. На переднем плане — ящик для ОПВТ и сухого пайка. Хорошо видны антенный ввод радиостанции Р-123, лючок для выброса поддонов и кронштейн с габаритным фонарем ГСТ-64 и фарой ФГ-126 с цифровой насадкой.

Крыша корпуса состоит из переднего и заднего броневых листов и вставок над подбашенными защитными планками, приваренных к корпусу, а также съемной части.

Днище корпуса имеет корытообразную форму и состоит из трех штампованных деталей. Для увеличения жесткости и размещения торсионов в днище выполнены продольные и поперечные выштамповки. В днище корпуса, кроме того, вварены кронштейны балансиров.

Перегородка, отделяющая силовое отделение от боевого, приварена к поперечной балке, бортам и днищу.

Вентиляторная перегородка выполнена в виде спирального кожуха со съемными передними и боковыми листами, в котором размещается вентилятор системы охлаждения. Основное назначение вентиляторной перегородки — организация потока воздуха к выходным жалюзи в целях обеспечения заданного расхода воздуха через радиаторы системы охлаждения.

Для защиты бортов танка от кумулятивных средств поражения предназначены бортовые экраны толщиной 3 мм, выполненные из алюминиевого сплава. Четыре правых и четыре левых бортовых экрана крепятся к надгусеничным полкам и передним откидным щиткам. Для сохранности при движении танка по лесистой и пересеченной местности бортовые экраны могут быть установлены в походное положение — поджаты к боковым пылевым щиткам. В боевом положении они разворачиваются вперед под углом 60°.

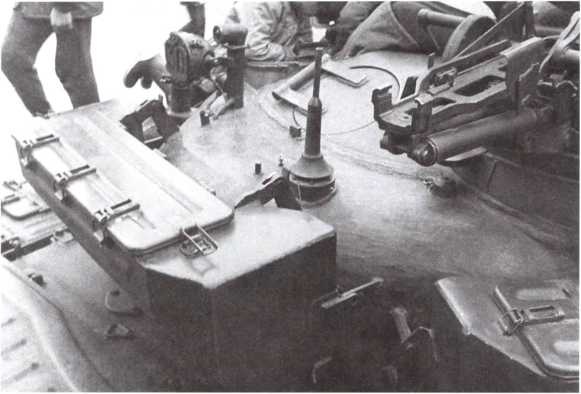

Ящик для перевозки лент к зенитной установке и табельного имущества.

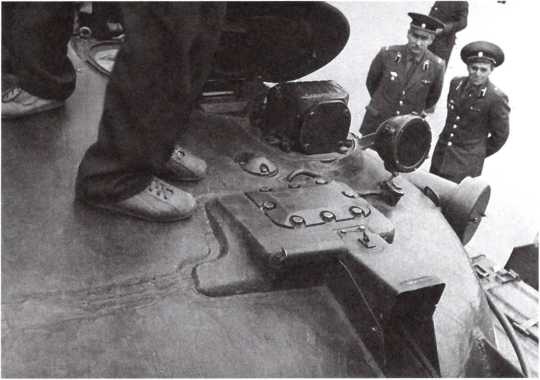

В левой части крыши башни расположены левая защитная головка базовой трубы прицел-дальномера (на переднем плане) и защитный кожух ночного прицела. Рядом — фара ФГ-125.

БАШНЯ представляет собой фасонную отливку из броневой стали, к верхней части которой приварена крыша, а также правая и левая головки для зашиты базовой трубы прицел-дальномера. Башня имеет монолитную конструкцию с переменной толщиной стенок. Толщина лобовой брони в секторе ±30° (по другим данным — ±35°) от продольной оси танка составляет 400–410 мм при наклоне 10–25°. Толщина бортов колеблется в пределах 395–440 мм при углах наклона 20–25°.

В передней части башни расположена амбразура для установки пушки. В амбразуре имеются две расточки, в которые обоймами, надетыми на цапфы люльки, устанавливается пушка. К боковым поверхностям амбразуры приварены дуговые щеки, которые в сочетании с проточками в подвижной бронировке пушки образуют лабиринт, препятствующий проникновению внутрь башни свинцовых брызг (осколков) и снижающий воздействие взрывной волны. Для крепления наружного защитного чехла пушки по бокам амбразуры приварены желобки, а ниже амбразуры — желобок со сливным отверстием.
