Мостововая конструкция оригинальной системы — тройные ножницы. Для наводки моста машина выдвигается к преграде, с помощью гидропривода опирает аутригер на землю, раскладывает конструкцию моста и накладывает ее на препятствие. Затем базовая машина в качестве контрольной нагрузки преодолевает мост. Устанавливать мост на препятствие машина может как на суходоле, так и находясь под водой на глубине до 2,8 м. Снимать мост с препятствия машина может с исходного или противоположного берега.

Длина моста 26 м, ширина 3,3 м, ширина колеи моста 1,25 м. Допускаемое превышение (принижение) противоположного берега препятствия до 3,5 м. Время наводки (снятия) моста 2–2,5 мин. Экипаж 2 человека.

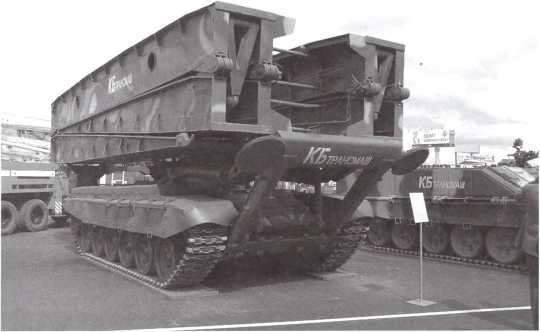

Танковый мостоукладчик МТУ-90.

Реактивная огнеметная система залпового огня ТОС-1 («объект 634») была разработана в конце 1970-х годов на базе шасси танка Т-72А. Головным исполнителем разработки базового шасси являлось конструкторское бюро под руководством А.А. Морова в Омске. Пусковая установка была спроектирована на Мотовилихинском заводе в г. Пермь.

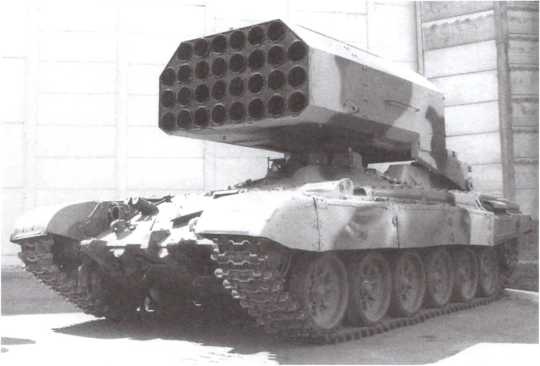

Тяжелая огнеметная система ТОС-1 «Буратино».

Из его ворот в свое время вышли реактивные системы залпового огня «Град», «Ураган» и «Смерч». Машина была изготовлена небольшой партией, поступала на вооружение химических войск и применялась в боевых действиях в Афганистане.

В состав системы ТОС-1 входили: боевая машина, неуправляемые реактивные снаряды (НУPC) и транспортно-заряжающая машина (ТЗМ).

Боевая машина представляет собой 30-ствольную пусковую установку, смонтированную на шасси танка Т-72. Она состоит из шасси, поворотной платформы с качающейся частью пусковой установки, силовых следящих приводов и системы управления огнем. Экипаж машины состоит из трех человек.

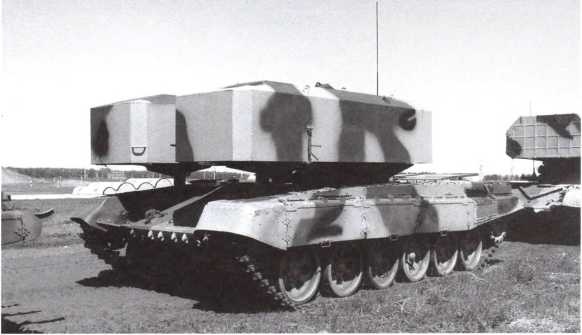

Новая транспортно-заряжающая машина для ТОС-1 выполнена на шасси танка Т-72.

Качающаяся часть пусковой установки имеет 30 направляющих труб для 220-мм неуправляемых реактивных снарядов, установленных в общем корпусе с люлькой, через ось цапф она соединяется с рычагами поворотной платформы. Наведение пусковой установки на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами.

Система управления огнем состоит из прицела, лазерного (квантового) дальномера, баллистического вычислителя и датчика крена.

Неуправляемый реактивный снаряд состоит из головной части с наполнителем и взрывателем и ракетной части на твердом топливе. Масса огнесмеси в одном снаряде — 45–50 кг. Диапазон дальности стрельбы составляет 600—3500 м. Время схода реактивных снарядов при стрельбе полным залпом не превышает 15 с.

Транспортно-заряжаюшая машина предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. ТЗМ выполнена на шасси грузового автомобиля повышенной проходимости и имеет погрузочно-разгрузочное устройство.

Реактивная система залпового огня ТОС-1 предназначалась для поражения живой силы противника, расположенной на открытой местности и в сооружениях, а также вывода из строя легкобронированной техники и транспортных средств. Каждая ракета калибра 220 мм оснащена ОДБЧ (объемно-детонируюшей боевой частью). В отличие от ракет систем залпового огня большую часть длины реактивного снаряда ТОС занимает боевая часть, а не двигатель — стрелять на десяток километров нет нужды. Огонь может вестись одиночными выстрелами, «дуплетом» из двух стволов и серией с интервалом между выстрелами в четверть секунды. Разрушительная мощь ракет «Буратино» поражает воображение — кирпичные постройки скрываются в облаке дыма и пламени, напоминающем маленький ядерный гриб, а когда дым рассеивается, взору предстают только дымящиеся руины. О том, что остается от засевшего в укреплениях противника, можно только догадываться.

Самоходная 152-мм гаубица «Мста-С» была спроектирована в ПО «Уралтрансмаш» (головной разработчик шасси и машины в целом), тульском КБП (боевое отделение) и заводе № 9 (качающаяся часть). САУ была принята на вооружение в 1989 году. Серийно производилась на Стерлитамакском машиностроительном заводе.

Гусеничное шасси машины унифицировано с шасси основных танков Т-72 и Т-80. Корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, но имеет более слабую бронезащиту и не имеет комбинированного бронирования лобового листа.

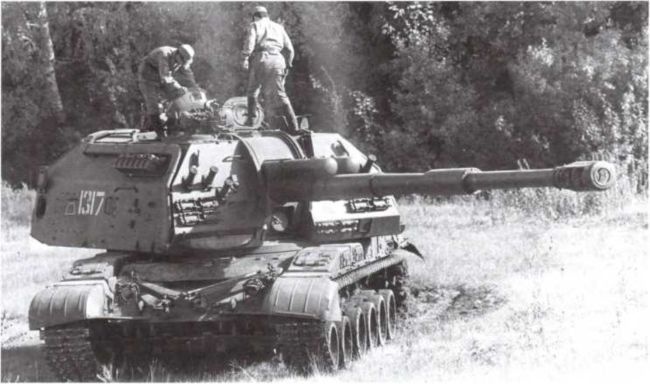

152-мм самоходная гаубица 2С19 «Мста-С». 1991 год.

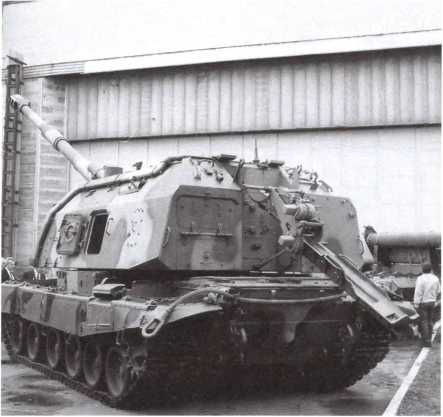

«Мста-С» на выставке в Омске. 1999 год. В кормовой части башни самоходной гаубицы развернуто в рабочее положение устройство для подачи боеприпасов с грунта.

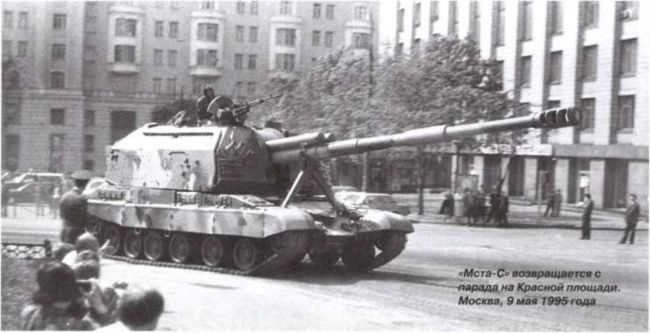

«Мста-С» возвращается с парада на Красной площади. Москва, 9 мая 1995 года.

В массивной сварной башне установлены 152-мм гаубица 2А64, снабженная дульным тормозом и эжекционным устройством для продувки канала ствола с системами наведения и прицеливания. Максимальная дальность стрельбы — 24,7 км, скорострельность — 7–8 выстр./мин. Углы наведения: горизонтальный — 360°, вертикальный — -3° — +65°. Стреляные гильзы автоматически выбрасываются через люк под стволом орудия. Машина снабжена системой автоматизированной подачи и хранения снарядов, включающей в себя конвейер подачи снарядов с грунта, укладку с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию.

Масса машины составляет 42 т, экипаж — пять человек. Двигатель В-84А мощностью 780 л.с. позволяет самоходной гаубице развивать максимальную скорость по шоссе 60 км/ч. Запас хода — 500 км.

САУ 2С19 организационно объединяются в огневые батарейные артиллерийские комплексы (ОБАК) «Капустник». В состав последних обычно входят: машина командира батареи 1В152 «Капустник-Б» (на базе унифицированного шасси УНШ), машина старшего офицера батареи 1В153 и до восьми самоходных гаубиц 2С19. ОБАК является базовым звеном для формирования любых артиллерийских частей.

В октябре 1998 года ГАБТУ МО РФ выдало нижнетагильскому УКБТМ техническое задание на проектирование новой боевой машины — БМПТ. БМПТ — это боевая машина поддержки танков, предназначенная по замыслу разработчиков как для контртеррористических операций, так и для ведения боевых действий совместно с танками в полноценном военном конфликте. Впервые БМПТ, тогда еще ходовой макет, продемонстрировали широкой публике на выставке ВиВТ в Нижнем Тагиле летом 2000 года. Через два года вновь был представлен опытный экземпляр — на этот раз с другим составом вооружения, измененным по требованиям заказчика. В течение 2004–2005 годов машина вновь претерпела изменения, правда уже незначительные. Наконец, весной 2005 года последовало официальное объявление представителей ГАБТУ о приеме БМПТ на вооружение Российской Армии. Начало производства намечалось на 2007 год.
