Танки Блицкрига Pz.I и Pz.II

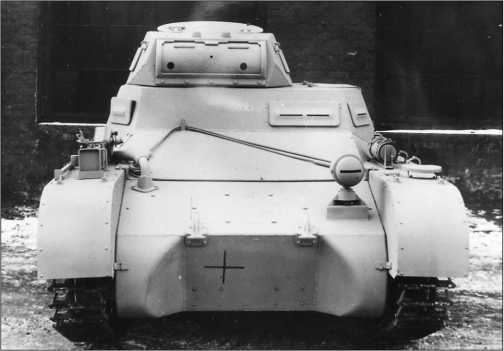

Pz.I Ausf.A — вид спереди. На большинстве танков фара со светомаскировочной насадкой устанавливалась посередине, а не слева.


Из-за малой надежности на дальние расстояния танки перевозились на автомобилях. Для этого в Германии разработали несколько моделей тяжелых грузовиков грузоподъемностью 8,8–9,5 т. Наиболее массовыми были Bussing-NAG 900 и 900А, Faun L900D567. Для транспортировки танков использовались и трофейные машины: чешские Skoda 6VTP6-T и Skoda 6К, Tatra Т81, французские Laffli S45TL, Bernard и Willeme.

Также на вооружении Вермахта состояли специальные прицепы Sd.Anh.115 грузоподъемностью 8000 кг и Sd.Anh.116 грузоподъемностью 22 т (Sd.Anh. — Sonder Anhanger — специальный прицеп). В качестве буксировщиков для них применялись тяжелые колесные тягачи типа Hanomag SS100 или полугусеничные 18-тонники Sd.Kfz.9 фирмы Famo, хотя Panzer I спокойно буксировался даже восьми- и пятитонными тягачами.

Танки Блицкрига Pz.I и Pz.II

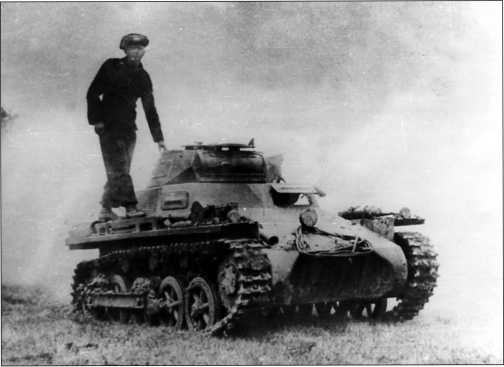

Pz.I Ausf.В. Прекрасно видна измененная ходовая часть. Небольшая арочная конструкция в середине надгусеничной полки, предназначенная для укладки радиоантенны, — единственная деталь танка, выполненная из дерева.

Описание конструкции

Легкий танк Pz.I имел компоновку, ставшую впоследствии классической для германского танкостроения. Трансмиссионное отделение и, соответственно, ведущие колеса гусеничного движителя располагались в носовой части корпуса. За ним находилось отделение управления, совмещенное с боевым; механик-водитель размещался слева, а башенный стрелок — справа. Моторное отделение занимало кормовую часть корпуса.

КОРПУС танка сваривался из катанных листов хромоникелевой стали. Для посадки механика-водителя предназначался двухстворчатый люк в левой части подбашенной коробки. Экипаж мог вести наблюдения за местностью через три смотровые щели, расположенные в бортах корпуса и закрывавшиеся броневыми крышками. У механика-водителя, кроме того, имелся специальный прибор наблюдения со стеклоблоками триплекс.

Управление танком осуществлялось с помощью педалей сцепления, акселератора и тормоза, а также двух рычагов, связанных с бортовыми фрикционами.

Напротив сиденья находилась приборная панель механика-водителя с датчиком температуры масла, тахометром, проградуированным от 0 до 3000 об/мин с опасной зоной выше 2500 об/мин, и спидометром со шкалой от 0 до 50 км/ч. Максимальные скорости, которые были рекомендованы экипажу: на первой передаче — не более 5 км/ч, на второй — 11, на третьей — 20, на четвертой — 32 и на пятой — 42 км/ч.

БАШНЯ — сварная, с диаметром погона в свету 911 мм, смещенная к правому борту корпуса — приводилась во вращение ручным механизмом поворота, располагавшемся слева (Pz.IA) или справа (Pz.IB) от маск-установки пулеметов. В крыше башни имелся большой люк с одностворчатой крышкой для посадки командира танка (он же — башенный стрелок). В крышке люка имелся маленький круглый лючок для флажковой сигнализации, а в стенках башни — четыре лючка для наблюдения с броневыми крышками (в двух из них прорезаны смотровые щели). Сиденье командира вращалось вместе с башней, полик боевого отделения отсутствовал.

Танки Блицкрига Pz.I и Pz.II

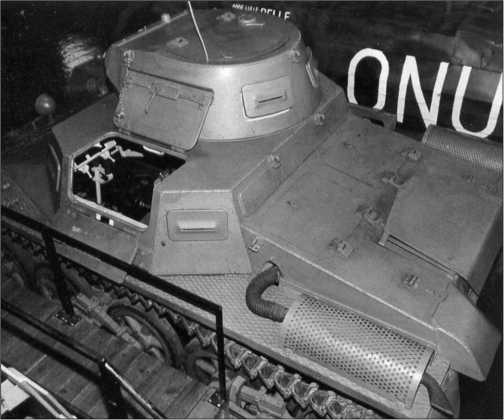

Вид сверху на Pz.I Ausf.A. Хорошо видны сетчатое ограждение глушителя и открытый посадочный люк механика-водителя.

Танки Блицкрига Pz.I и Pz.II

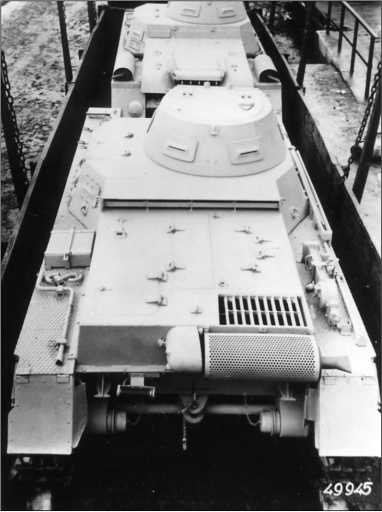

Pz.I Ausf.B, вид сзади — сверху. Хорошо видны отличия кормовой части от танка Ausf.A, в частности расположение глушителя.


ВООРУЖЕНИЕ танка состояло из двух пулеметов Dreyse MG 13 калибра 7,92 мм. (Pz.IA и Pz.IB первых серий) или Rheinmetall-Borsig MG 34 (Pz.IB поздних выпусков). Скорострельность пулеметов 680 и 825 выстр./мин соответственно.

Боекомплект состоял из 61 магазина по 25 патронов в каждом (всего 1525 патронов). Из них одна укладка с 8 магазинами размещалась в башне, остальные 4 укладки (по 8, 20, 6 и 19 магазинов) — в корпусе. С 1936 года боекомплект увеличили до 2250 патронов (90 магазинов).

Пулеметы устанавливались в одной маске, но могли вести стрельбу независимо друг от друга. На танке Pz.I Ausf.B спусковой крючок левого пулемета был расположен на штурвале подъема оружия слева от командира, а правого — на штурвале поворота башни справа от него. При этом стрелок вел огонь «по-македонски», то есть правой рукой — из правого пулемета, а левой — из левого. Угол возвышения пулеметов +18°, склонения -12°. Маска могла фиксироваться в горизонтальном положении. Танк был оборудован телескопическим прицелом Zeiss TZF 2.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Pz.I Ausf.A устанавливался двигатель Krupp М305, 4-цилиндровый, карбюраторный, горизонтально-оппозитный, воздушного охлаждения, мощностью 57 л.с. (42 кВт) при 2500 об/мин. Диаметр цилиндра 90 мм, ход поршня 130 мм. Рабочий объем 3460 см3.

Топливо — этилированный бензин с октановым числом 76. Емкость двух бензобаков, находившихся в задней части моторного отделения по обеим сторонам двигателя, — 144 л. Расход топлива на 100 км при движении по шоссе — 100 л. Карбюратор марки Solex 40 JEP.

Танк Pz.I Ausf.B оснащался 6-цилиндровым, карбюраторным, рядным двигателем жидкостного охлаждения Maybach NL 38TR мощностью 100 л.с. (73,6 кВт). Диаметр цилиндра 90 мм, ход поршня 100 мм. Рабочий объем 3791 см3.

Емкость двух бензобаков, располагавшихся в моторном отделении справа от двигателя, — 146 л.

Танки Блицкрига Pz.I и Pz.II

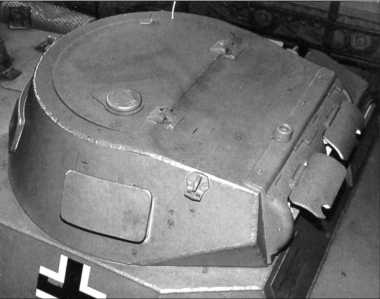

Башня танка Pz.I Ausf.A (вооружение не установлено). Хорошо видны смотровой лючок в борту башни и рым.

Танки Блицкрига Pz.I и Pz.II

Шасси танка Pz.I Ausf.B. Размещение узлов и агрегатов.

Танки Блицкрига Pz.I и Pz.II

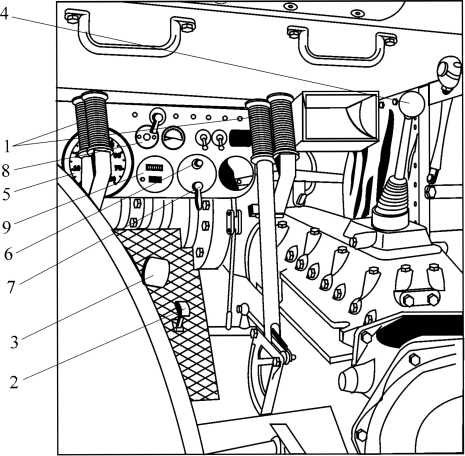

Органы управления танком: 1 — рычаги управления; 2 — педаль акселератора; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — спидометр; 6 — кнопка стартера; 7 — ключ зажигания; 8 — ключ магнето; 9 — тахометр.

Танки Блицкрига Pz.I и Pz.II

Этот снимок наглядно демонстрирует соотношение размеров танка и человека.
