Благодаря применению гусениц шириной 540 мм, танк имел исключительно хорошую проходимость, а за счет шахматного расположения опорных катков и торсионный подвески — плавность хода.

Вооружение состояло из двух пулеметов MG 34, установленных в общей маске. Стволы пулеметов прикрывали броневые кожухи. Вертикальный угол наведения колебался в пределах от -10° до +20°. Прицел — бинокулярный телескопический TZF 8.

Оригинальную конструкцию имела башня танка. Цилиндрическая по сути, снаружи она имела коническую форму за счет пустотелой «юбки». Вращение башни осуществлялось с помощью механического механизма поворота. На крыше башни были смонтированы пять перископических приборов наблюдения.

К концу 1942 года выпустили 30 танков Pz.I Ausf.F, после чего заказ аннулировали. В 1943 году 8 машин отправили на Восточный фронт в 1-ю танковую дивизию, в ней, по-видимому, и проходили войсковые испытания. По некоторым данным, на 1 июля 1943 года 7 машин имелось в составе 12-й танковой дивизии. Остальные использовались, и весьма удачно, в операциях против партизан на территории СССР и Югославии.

По крайней мере, три танка Pz.I Ausf.F были захвачены Красной Армией. Один из них расстреляли в Кубинке во время испытаний. Другая машина сохранилась и экспонируется там же, в Военно-историческом музее бронетанкового вооружения и техники. Ausf.F, захваченный югославскими партизанами, можно увидеть в военном музее в Белграде.

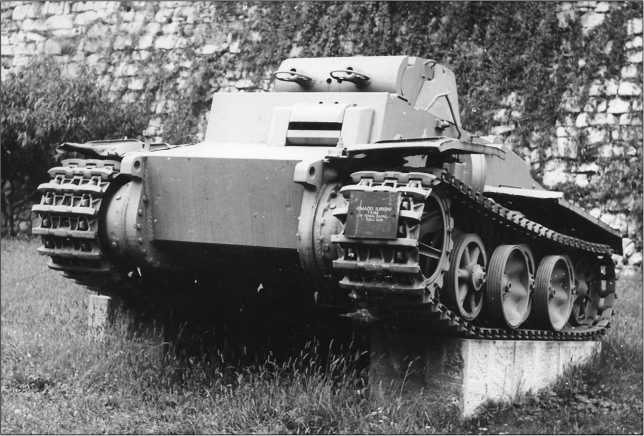

Pz.I Ausf.F в военном музее Белграда. У этой машины полностью отсутствуют резиновые бандажи опорных катков.

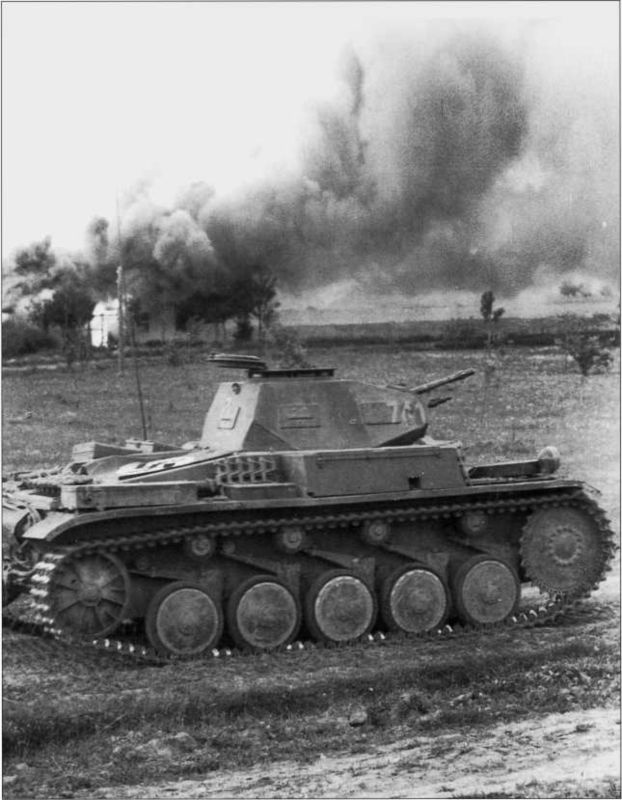

Panzer II представлял собой своего рода промежуточный танк, пригодный как для обучения личного состава и отмобилизации подразделений танковых войск, так и для боевого применения. На снимке — танк Pz.II Ausf.C. Восточный фронт, 1941 год.

Во второй половине 1934 года 6-й департамент Управления вооружений разработал тактико-технические требования к новой боевой машине — танку массой 10 т, вооруженному 20-мм пушкой. Как и в случае с Pz.I, новый танк получил дезинформационное обозначение LaS 100. Его прототипы на конкурсной основе разрабатывались тремя фирмами: Friedrich Krupp AG, Henschel und Sohn AG и Maschinenfabrik Augsburg-Nurnberg (MAN). Результаты их деятельности были представлены комиссии Управления вооружений весной 1935 года.

Фирма Krupp представила танк LKA-2 — по сути увеличенную в размерах версию танка LKA (прототип Pz.I) с новой башней и 20-мм пушкой. Henschel и MAN разработали только шасси. При этом шасси Henschel имело шесть опорных катков, сблокированных в три тележки, а в шасси MAN использовалась конструкция английской фирмы Carden-Loyd — шесть опорных катков были сблокированы в три тележки, подвешенные на четвертьэллиптических рессорах; его-то и выбрали для серийного производства. Корпус изготовила фирма Daimler-Benz. Сборка танков LaS 100 должна была осуществляться на заводах фирм MAN, Daimler-Benz, FAMO, Wegmann и MIAG.

Pz.II Ausf.a1, a2, a3

В конце 1935 года построили первые десять машин, которые получили армейское обозначение 2 cm MG Panzerwagen (MG — Maschinengewehr — пулемет) ^[1]. Танки оснащались бензиновым двигателем Maybach HL 57TR мощностью 130 л.с. и шестискоростной коробкой передач ZF Aphon SSG45. Максимальная скорость движения достигала 40 км/ч, запас хода по шоссе — 210 км. Бронирование — от 5 до 14,5 мм. Вооружение состояло из пушки KwK 30 калибра 20 мм, представлявшей собой укороченный на 300 мм и приспособленный для установки в танке вариант зенитной пушки Flak 30 (боекомплект 180 патронов в 10 магазинах), и пулемета MG 34 (боекомплект 1425 патронов). По введенной в 1936 году единой системе обозначения транспортных средств Вермахта машина получила индекс Sd.Kfz.121. Тогда же было введено и новое армейское обозначение, в соответствии с которым первые десять танков стали именоваться Pz.Kpfw.II Ausf.a1. Следующие 15 машин — Ausf.a2— получили незначительные изменения в системе охлаждения генератора и вентиляции боевого отделения. На 50 танках версии Ausf.a3 появилась моторная перегородка, а в днище корпуса — люки доступа к топливному насосу и масляному фильтру. Кроме того, машины версий «а2» и «аЗ» отличались от первых десяти отсутствием резиновых бандажей на поддерживающих катках.

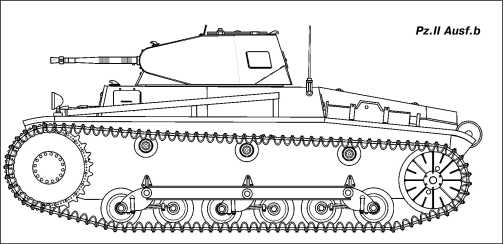

Pz.II Ausf.b.

Pz.II Ausf.b

Танки модификации «Ь» (25 единиц) выпускались в 1936–1937 годах. Внедренные на них усовершенствования затронули в основном ходовую часть. Опорные и поддерживающие катки стали шире, при этом последние немного уменьшились в диаметре. Несколько изменились по конструкции элементы подвески и ведущие колеса. Самым же крупным нововведением стала установка двигателя Maybach HL 62TR мощностью 140 л.с.

Pz.II Ausf.c

Испытания танков модификаций «а» и «Ь» выявили существенные недостатки в конструкции их ходовой части. Поэтому в 1937 году был разработан совершенно новый тип шасси для танка Pz.II.

Ходовая часть теперь включала применительно к одному борту пять обрезиненных опорных катков среднего диаметра, подвешенных на четвертьэллептических листовых рессорах. Число поддерживающих катков увеличилось до четырех. Подверглись модернизации ведущие и направляющие колеса. Повысились плавность хода на бездорожье и скорость движения по шоссе. Внесенные изменения повлекли за собой увеличение габаритов боевой машины: длина возросла до 4810 мм, ширина — до 2223 мм, высота — до 1990 мм. Соответственно увеличилась и боевая масса — с 7,9 до 8,9 т.

Pz.II Ausf.A

В 1937 году началось производство «массовых» модификаций танка Pz.II. Выпуск первой из них — Ausf.A — предположительно начался с марта 1937 года на заводе фирмы Henschel в Касселе, а затем продолжился на заводе Alkett в Берлине.

Машины Ausf.A получили синхронизированную коробку передач ZF Aphon SSG46 и двигатель Maybach HL 62TRM мощностью 140 л.с., а также новые смотровые щели с броневыми заслонками для механика-водителя и ультракоротковолновую радиостанцию (ранее применялась коротковолновая).

Pz.II Ausf.B

Танки варианта «В» незначительно отличались от машин версии «А». Изменения носили в основном технологический характер, упрощавший серийное производство.

Pz.II Ausf.C

На боевых машинах модификации «С» улучшили систему охлаждения двигателя и установили в смотровых блоках бронестекла толщиной 50 мм (у «А» и «В» — 12 мм). Темпы выпуска танков Ausf.C были крайне низкими. Достаточно сказать, что в июле 1939 года собрали 9 машин, в августе — 7, в сентябре — 5, в октябре — 8, а в ноябре — всего 2 танка!
