Сзади, на высоте 654 мм (под нагрузкой) установили более совершенное пружинное двухстороннее сцепное устройство с удобным и надежным механизмом соединения с буксируемыми артустановками. Пневмопривод тормозов прицепа пока делать не стали, хотя и неоднократно возвращались к этой мысли. Дело в том, что в Советской Армии практически отсутствовали буксируемые артсистемы и прицепы с дистанционно управляемыми тормозами и пневмоприводом к ним. На данном этапе еще можно было обойтись инерционными тормозами.

Н.А.Астров, главный конструктор ММ3

Вопрос с задней тяговой лебедкой также не нашел положительного решения — подходящей конструкции не было, создавать «с нуля» и потом осваивать ее — не оставалось времени. Единственная доступная лебедка автомобиля ГАЗ-63А (более мощная и почти такая же по конструкции для ЗИС-151А к тому моменту еще даже не проектировалась) имела недостаточное тяговое усилие (номинальное — 3500 кгс, максимальное — 4500 кгс), малый ресурс, быстро перегревалась, была неудобна в управлении и плохо компоновалась на гусеничном тягаче; реверсивной коробки отбора мощности, монтируемой на КП ЯАЗ, тогда еще не существовало.

Комбинированная деревянно-металлическая кабина с листовой наружной обшивкой получила более надежную дверную и оконную арматуру и достаточно мягкие сиденья для удобного размещения трех человек и оборудовалась полным комплектом контрольных приборов. Была изменена облицовка радиатора и установлена вторая (правая) фара. Обе фары (с двухнитевыми лампами: 50 и 21 свеча) впоследствии закрывались защитными решетками и светомаскировочными насадками. Позже они были дополнены передними габаритными фонарями.

Сзади также устанавливались два красных габаритных фонаря со стоп- сигналами. По требованию артиллеристов для значительного увеличения вместимости грузовой платформы (площадь — до 6,18 м², объем — до 6,83 м³) ее расширили до 2670 мм, то есть она стала выходить за пределы гусениц, причем в передней части платформы выделили изолированный отсек площадью 2,46 м² для размещения боеприпасов с массой до 1200 кг. Платформа штатно снабжалась водонепроницаемым тентом с окнами. Ее погрузочная высота в результате этих доработок возросла до 922 мм. Для более уверенного маневрирования машиной (с шириной, превышавшей размер по краям гусениц) в стесненных условиях (лес, кустарник) спереди иногда устанавливались гибкие прутья предельных габаритов — «усы».

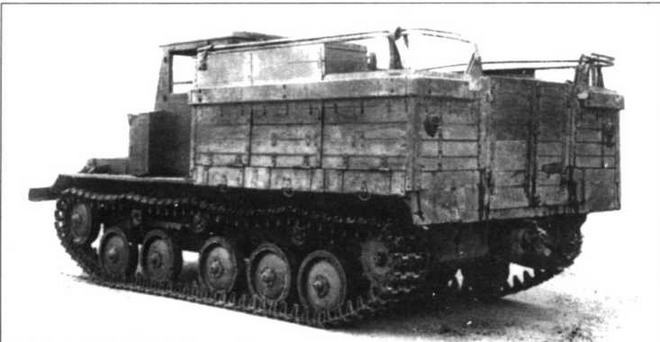

Тягач М-2. Дуги тента сложены

Первые опытные образцы тягачей М-2 с силовыми агрегатами GMC построили в середине 1947 года. До начала следующего года они проходили испытания и доработку под руководством ведущего инженера Н.И.Дементьева. Машины преодолевали подъем с грузом в 2 т и 6 т с прицепом до 18° (без прицепа — 30°), стенку — 0,5 м, ров — 1,5 м, брод — 0,6 м, выдерживали крен до 25°. Средняя скорость движения с прицепом по грунту составляла 13 км/ч, по шоссе — 17. Выносливость М-2 также устраивала военных — ресурс трансмиссии и ходовой части достигал 3000 км (гарантия — 1000 км), моторесурс дизеля — 700 часов. В целом показатели динамики, проходимости и маневренности М-2 практически не отличались от Я-12 при своей меньшей удельной мощности. В основном положительные результаты испытаний позволили параллельно вести подготовку М-2 к производству, которое было развернуто в середине года (окончательную компоновку машины утвердили еще 22 апреля 1948 года).

Выпущенные в том же году первые 10 машин, как не совсем кондиционные, передали для эксплуатации в гражданские организации. К этому времени ЯАЗ начал поставлять разработанную специально для М-2 так называемую «тракторную» модификацию силового агрегата — ЯАЗ-204Б (гарантированная мощность по ГОСТу — 110 л.с. при 2000 об/мин).

На двигателе был углублен на 130,5 мм маслоподдон и, соответственно, понижен маслозаборник с тем, чтобы обеспечить надежную длительную работу дизеля при уклонах в 25° (при 30° — кратковременную). При этом емкость маслосистемы увеличилась на 2 л. Установили более мощный 500-ваттный генератор ГТ-500 с новым реле-регулятором и электростартер мощностью 8 л.с. (у GMC — 4 л.с.). Кроме штатного электрофакельного подогревателя воздуха устанавливался предпусковой жидкостный (от паяльной лампы), одновременно нагревающий и масло в поддоне двигателя (использовался при наружной температуре ниже — 5°С).

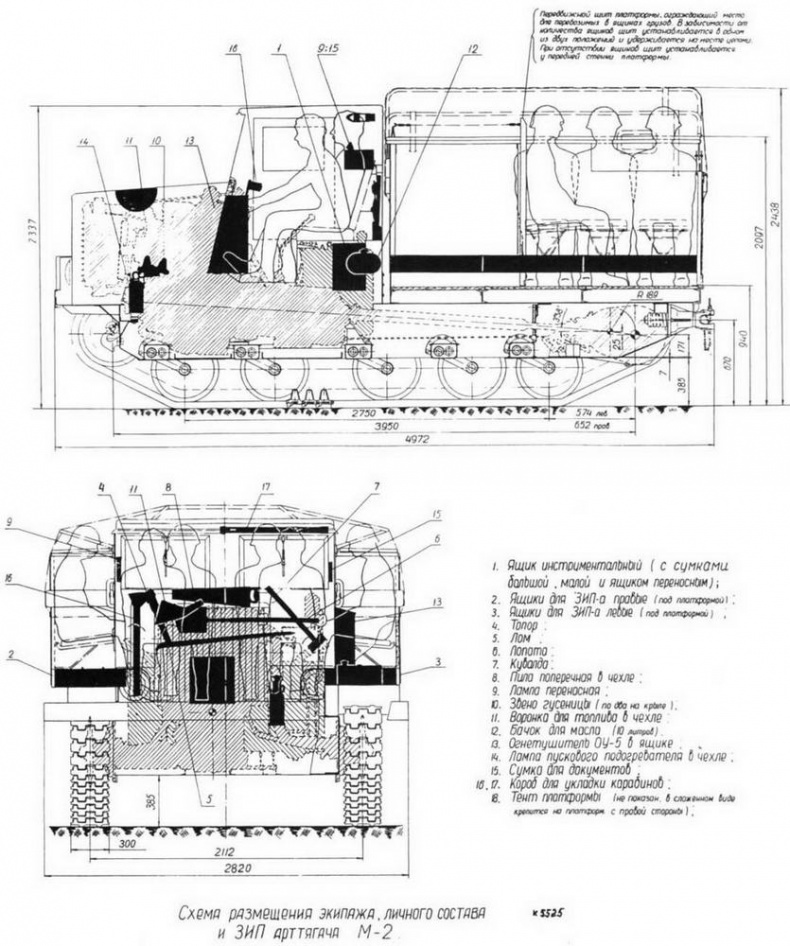

Фотокопия из альбома НАТИ

Таким образом в определенной степени решалась проблема холодного запуска дизеля. На первых партиях двигателей ЯАЗ-204Б, а вероятно, и многих более позднего выпуска, ставились американские насос-форсунки «60» типа «А» как более надежные, с лучшими пусковыми свойствами. По воспоминаниям ветеранов ОКБ-40, на некоторые ответственные серии тягачей М-2 еще долго, по крайней мере до 1953 года, ставились целиком силовые агрегаты GMC-4-71 из старых ленд-лизовских запасов (причем с полного согласия военпредов). Они были безотказны и работали лучше отечественных аналогов, хотя технически наши дизели ЯАЗ-204Б тогда уже были гораздо совершеннее своих американских прототипов военных лет.

Производство тягачей М-2 велось в течение 8 лет — по 1955 год, когда им на смену пришли более современные, с лучшими ТТХ легкие харьковские тягачи АТ-Л. В артиллерийских частях Советской Армии вплоть до середины 1960-х годов тягачи М-2 успешно буксировали противотанковые 85-мм пушки Д-48, полевые 100-мм пушки БС-3, 152-мм гаубицы Д-1, 152-мм пушки-гаубицы Д-20, 57-мм зенитные пушки С-60, 85-мм зенитные пушки 52-К, а в перегрузку — гаубицы-пушки МЛ-20 и корпусные 122-мм пушки А-19.

И.И.Матвеев, главный конструктор проекта тягача М-2

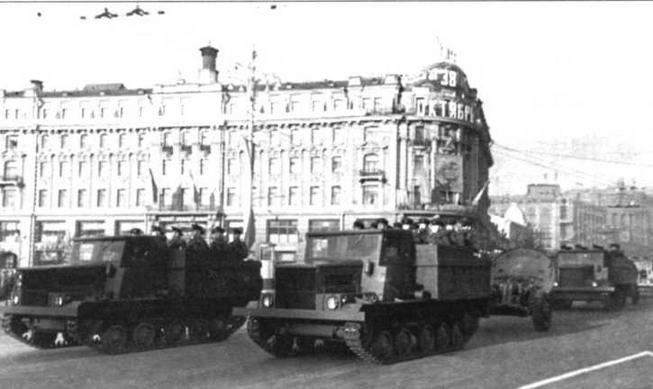

Тягачи М-2 с 240-мм минометами М-240 на буксире выдвигаются по ул. Горького к Красной площади. 7 ноября 1955 года

Тактико-технические характеристики артиллерийского тягача М-2

Масса в снаряженном состоянии без груза, кг	7190
Грузоподъемность платформы, кг	2000
Масса буксируемого прицепа, кг	6000
Мест в кабине	3
Габариты, мм:
длина	4973
ширина по бамперу	2820
ширина по платформе	2700
высота по кабине (по тенту)	2450
высота под нагрузкой	2325
База опорных катков, мм	2750
Колея (по серединам гусениц), мм	2112
Ширина гусениц, мм	300
Дорожный просвет (под нагрузкой)	370
Среднее удельное давление на грунт, кг/см2:
с грузом на платформе	0,557
без груза	0,436
Максимальная мощность двигателя по ГОСТу, л.с.	110
при частоте вращения, об/мин	2000
Максимальная расчетная скорость с нагрузкой без прицепа по шоссе, км/ч	40,6
Максимальная достигнутая скорость, км/ч	35
Запас хода с нагрузкой без прицепа, км: по шоссе	460
по грунту	315
Запас хода с нагрузкой и с прицепом, км: по шоссе	330
по грунту	225
Максимальная сила тяги на крюке (расчетная), кгс	4940
