В ходе серийного производства в конструкцию танка вносились изменения, повышающие его тактико-технические характеристики. Например, была усилена антинейтронная защита: на нем появился не только «подбой», но и «надбой» —дополнительный слой материала ПОВ, расположенный снаружи корпуса: на крышке люков механика-водителя, командира и заряжающего, а также на участке крыши башни между ними. «Надбой» крепился с внешней стороны брони и прикрывался сверху металлическими «чехлами».

С 1965 года на Т-55А начали ставить более надежные гусеницы с резинометаллическим шарниром РМШ, оказавшиеся вдвое долговечнее ОМШ с открытым металлическим шарниром. Теперь их пробег достигал 2000 — 3000 км. Соответственно, была изменена и конструкция съемных венцов ведущих колес — венцы для гусеницы с РМШ имели 14 зубьев вместо 13 для старой ОМШ.

С июня 1965 года танки выпускаются с усовершенствованным ОПВТ, обеспечивающим условия движения танка по суше без ограничений. Позже вместо длинной воздухопитающей трубы, которая устанавливалась в кормовой части корпуса, стали использовать короткую с креплением на передней правой части башни.

С 1969 года вновь на танке появился зенитный пулемет, но уже для борьбы с боевыми вертолетами; его установили в пулеметной турели на люке заряжающего, а коробки с патронами разместили снаружи башни на специально приваренных для этого скобах.

С 1974 года гамма-датчик РБЗ-1М заменили новым ГД-1М. Обновили и радиооборудование — Р-113 сменили на радиостанцию Р-123.

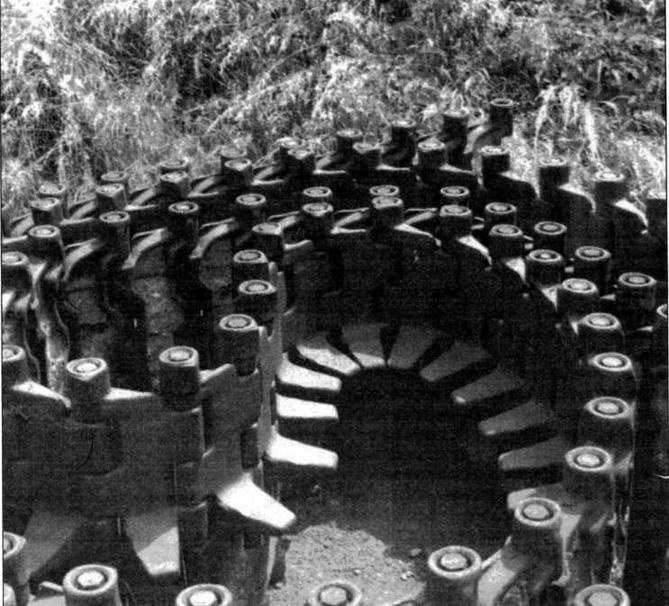

Гусеница танка с резинометаллическим шарниром РМШ

Короткая труба ОПВТ на правой надгусеничной полке танка

В том же году на танки поставили квантовые дальномеры КДТ-1 «Нева» в комплекте с прицелом наводчика ТШС-32ПВМ с независимой стабилизацией поля зрения в вертикальной плоскости.

Отметим также, что с 1963 года в боекомплект Т-55 вдобавок к осколочно- фугасным и бронебойным был введен кумулятивный снаряд ЗБК5М (бронепробиваемость до 390 мм), а в 1967-м на вооружение поступили подкалиберные бронебойные снаряды ЗБМ10 — стальные оперенные БПС с бронепробитием 180 — 290 мм на расстоянии 2000 м. В 1980-х годах появились еще более мощные боеприпасы: кумулятивный — ЗБК17М и подкалиберный — ЗБМ25 (ОБПС с вольфрамовым включением в стальной оболочке с бронепробитием 280 мм/2 км).

(согласно «Техническому описанию 1983 года»)

Танк Т-55 — боевая гусеничная машина, имеющая мощное вооружение, надежную броневую защиту и высокую маневренность.

Танк вооружен 100-мм пушкой Д-10Т2С и тремя пулеметами: два пулемета ПКТ калибра 7,62-мм и зенитный пулемет ДШКМ калибра 12,7-мм.

Танк имеет устройства, предназначенные для защиты экипажа и оборудования внутри танка от воздействия ударной волны при ядерном взрыве, а также для защиты экипажа от радиоактивной пыли при движении танка по радиоактивно зараженной местности; оборудование для преодоления водных преград по дну и детали для крепления противоминного трала и бульдозерного отвала.

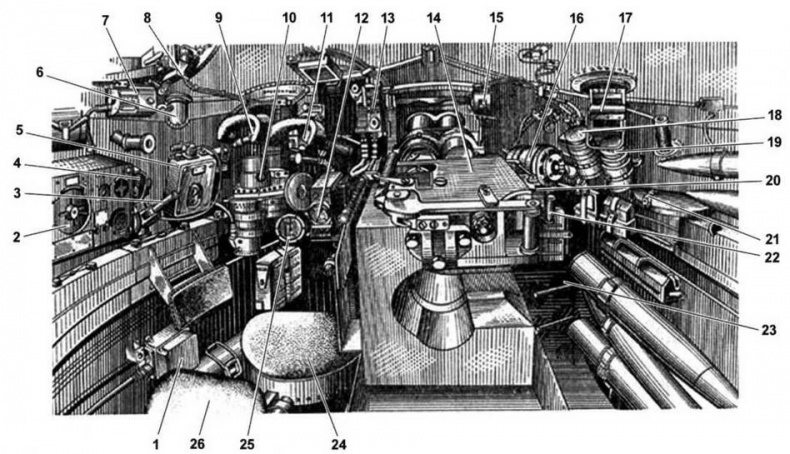

Боевое отделение:

1—прибор КРП-2 системы ППО; 2—радиостанция Р-113; 3—стопор башни; 4—аппарат ТПУ№ 1; 5—аппарат ТПУ№2; 6—защитный колпак ввода антенны; 7— блок настройки антенны; 8—прибор ТПКУ-2Б; 9—прибор ТПН-1; 10—механизм поворота башни; 11—прицел ТШ2Б; 12—пульт управления; 13—пополнительный бак; 14—пушка; 15—шток силового цилиндра; 16—нагнетатель; 17—прибор наблюдения заряжающего; 18, 19—питьевые бачки; 20—прибор автоблокировки; 21—автомат; 22—спаренный пулемет; 23—боеукладка в баках-стеллажах; 24—сиденье наводчика; 25—азимутальный указатель; 26—сиденье командира танка

Снаружи танка размещены фары, осветители, габаритные светильники, броневая защита прицела, защитный корпус приемопередатчика дальномера (на танках с КДТ-1), кронштейн для ТНВО-2, коробки с патронами для ДШКМ, защитный колпак механика- водителя и кронштейн для крепления пулемета ДШКМ по-походному, три топливных бака, масляный бак, буксирные тросы, бревно для самовытаскивания, бочки с топливом, воэдухопитающая труба, ящики с ЗИП, шанцевый инструмент, сигнал, траки, укрывочный брезент.

Т-55 имеет классическую компоновку с кормовым расположением трансмиссии. Внутри корпуса танка — три отделения: управления, боевое и силовое.

Экипаж танка состоит из четырех человек: командир танка, механик- водитель, наводчик, заряжающий. Механик-водитель находится в отделении управления, а остальные члены экипажа — в боевом.

Отделение управления занимает левую носовую часть корпуса танка. В нем находится сиденье механика- водителя, перед которым установлены рычаги управления планетарными механизмами поворота, управления главным фрикционом и тормозами, педали подачи топлива. Перед сиденьем расположены курсоуказатель с преобразователем, коробка управления вентилятором КУВ-3, автомат системы противопожарного оборудования АС-2, релейная коробка КРП-1, спидометр.

Справа от сиденья механика-водителя находится стеллаж с аккумуляторными батареями. На стеллаже крепятся щиток приборов водителя, курсовой пулемет, фильтр радиопомех, реле- регулятор, розетка внешнего запуска, выключатель батареи.

На днище корпуса справа от сиденья меха( ика-водителя установлены кран переключения топливных баков, ручной топливо-подкачивающий насос, кулиса коробки передач, бачок для питьевой воды, ведро, ящик с ТВНО-2 (ТВН-2), ящик для продовольственного пайка «НЗ», магазин-коробка к курсовому пулемету.

Слева от сиденья механика-водителя на борту корпуса располагаются рычаг ручной подачи топлива, спидометр, сектор с ручкой привода управления жалюзи, два электропневмоклапана ЭК-48 системы очистки смотровых приборов механика-водителя и гидропневмопривода главного фрикциона, баллоны со сжатым воздухом, антенна в чехле, отстойник с манометром и краном отбора воздуха, понижающий редуктор, электропневмокпапан ЭК-48 воздушного запуска двигателя, аптечка, противогаз.

В правой части отделения управления находятся клапан выпуска воздуха из топливной системы двигателя, розетка для подключения переносной лампы и обогрева щитка механика-водителя, плафон дежурного освещения и аппарат танкового переговорного устройства ТПУ № 3.

Над сиденьем в крыше корпуса — люк механика-водителя, рядом установлены два призменных прибора наблюдения с пневможидкостной очисткой наружных стекол, сигнальные светильники выхода ствола пушки за габариты танка, светильники освещения щитка приборов водителя. Слева и сзади люка к крыше корпуса крепятся блок питания ТВНО-2 (ТВН-2) и магазин-коробка с боезапасом к спаренному пулемету. На стакане штока крышки люка смонтирован концевой переключатель блокировки поворота башни при открытом люке механика- водителя.
