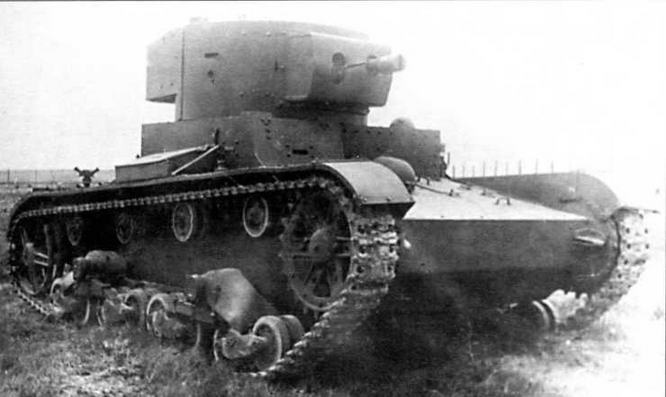

Эта машина поступила на вооружение под обозначением «химический танк» ХТ-26 (хотя часто упоминается как огнеметный танк ОТ-26). Левая башня была снята, и на ее месте выполнен люк, а в правой башне установлены брандспойт огнемета КС-24 с дальностью огнеметания 35 м (при встречном ветре заметно меньше) и пулемет ДТ. Лобовая бронировка башни несколько изменилась.

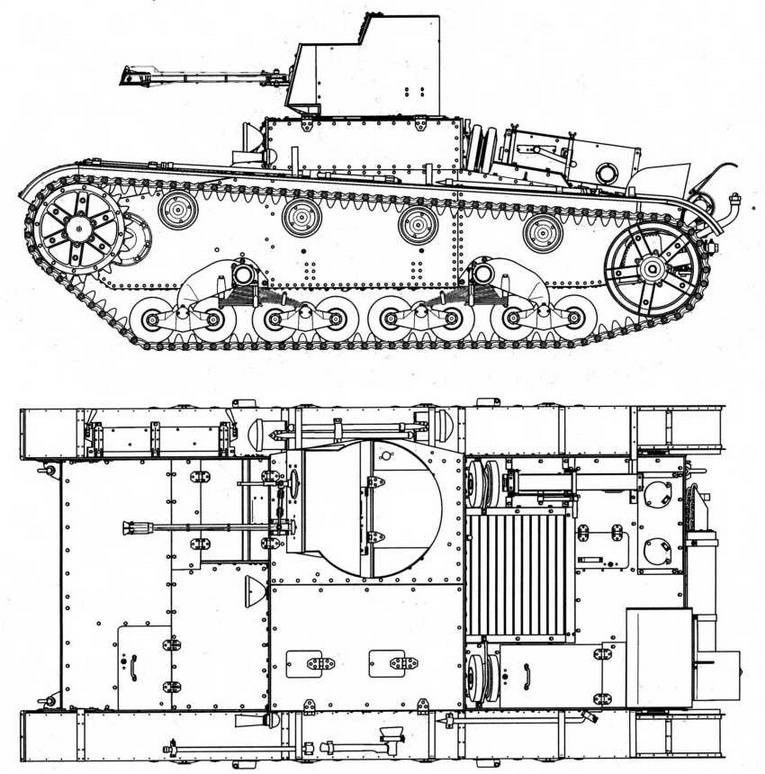

XT-26

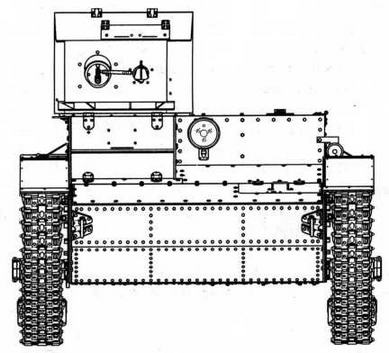

Вид спереди

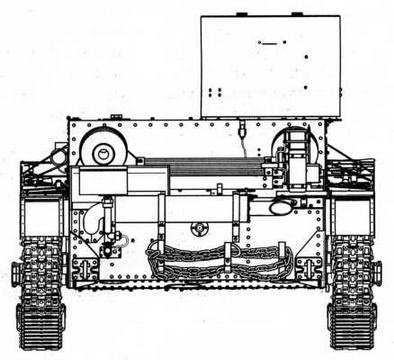

Вид сзади

В боевом отделении танка под люком разместили остальную химическую аппаратуру, состоявшую из резервуара (бака) для огнесмеси (жидкого ОВ, дегазационной жидкости), трех 13,5-литровых баллонов со сжатым воздухом, бензинового бачка емкостью 0,7 л и системы зажигания, шлангов, трубопроводов, вентилей. Давление в баллонах — 150 кг/см², рабочее давление — 12 кг/см². За один выстрел выбрасывалось до 5 л огнесмеси. Для ее поджигания использовался факел горящего бензина, для воспламенения бензина служила электрическая запальная свеча. Запаса огнесмеси (смесь мазута и керосина) хватало на 70 выстрелов. Наведение брандспойта осуществлялось плечевым упором по типу пулемета ДТ.

Танк оснащался системой дымопуска для постановки дымовых завес. Сочетание двух «химических» систем (огнеметной и дымовой) на одном шасси было рационально, так как для дымообразования использовалась та же горючая смесь. Насадок дымопуска монтировался на корме. Эта машина стала первым серийным огнеметным танком, позволила отработать ряд конструктивных решений, но в целом вызвала ряд нареканий. После 1937 г. остававшиеся на службе XT-26 (ОТ-26) модифицировались установкой огнеметной аппаратуры от ХТ-130.

Оригинальный вариант использования огнемета на танке разработали в Научно-исследовательском отделе Военной Академии механизации и моторизации под руководством Ж.Я.Котина в 1936 г. На корме двухбашенного танка Т-26 установили пневматический огнемет с дальностью огнеметания 12 — 15 м для защиты танка со стороны кормы от пехоты противника. Этот вариант остался опытным (занятный факт: почти через 70 лет эта идея своеобразно возродилась в запатентованном в ЮАР «огнеметном приспособлении» для защиты автомобиля от нападения вооруженного преступника).

Фотокопия проектного чертежа

Схема размещения огнеметного оборудования в танке ХТ-26:

1 — резервуар; 2 — воздушный коллектор; 3 — жидкостный коллектор; 4 — трубопровод дымовыпуска; 5 — трубопровод к огнемету; 6 — гибкий шланг; 7 — брандспойт; 8 — зажигалка; 9 — щиток распылителя; 10 — вентиль дымовыпуска; 11 — огнеметный вентиль; 12 — воздушный баллон; 13 — сливной кран; 14 — насадок системы дымопуска

Легкий химический танк ХТ-130

На базе Т-26 обр.1933 г. с одной цилиндрической башней в КБ-2 завода № 174 по проекту СКВ завода «Компрессор» создали химический танк ХТ-130. Башня была смещена вправо от продольной оси машины, что освобождало объем для размещения огнеметной аппаратуры КС-25. В корпусе размещались два резервуара для огнесмеси общей емкостью 400 л (первоначально предполагался меньший запас огнесмеси), в башне — четыре баллона со сжатым воздухом по 13,5 л каждый и бензиновый бачок системы зажигания емкостью 0,8 л. Брандспойт с бронекожухом крепился в одной маске с пулеметом ДТ. Наведение огнемета осуществлялось плечевым упором, прицел — перископический ТОП-1. Угол возвышения брандспойта — до +10°, угол горизонтального наведения без поворота башни — 20°. Автоматический зажигатель на конце брандспойта также имел запальную электросвечу, он защищался бронекожухом. Для заправки резервуаров огнесмесью служили заливные горловины в крыше подбашенной коробки слева от башни. Давление воздуха в баллонах — 150 кг/см², рабочее давление — 18 кг/см². За один секундный выстрел огнемет выбрасывал до 9 л огнесмеси (смесь мазута и керосина), при этом дальность огнеметания увеличилась до 45 — 50 м, но число выстрелов уменьшилось до 40 (при заливке 360 л). После выстрела брандспойт автоматически продувался от остатков смеси сжатым воздухом. Упростили процесс очистки резервуара (бака) — для слива остатков смеси; в его днище вместо патрубка установили вентиль. То же оборудование могло использоваться для заражения местности, при этом ширина полосы захвата одним танком составляла 25 м при скорости движения 12 км/ч, а площадь заражения — 20 000 м². Имелась система дымопуска. ХТ-130 оборудовался танковым переговорным устройством ТПУ-3. При модернизации вооружения танк оснастили вторым пулеметом ДТ, а боекомплект увеличили до 3150 патронов.

Легкий химический танк ХТ-130

Легкие химические танки ХТ-131 — ХТ-133

Установка огнемета в башне вместо пушки допускала круговой обстрел из него. Но огнемет — оружие ближнего боя с радиусом действия несколько десятков метров — бессилен против танков и противотанковой артиллерии. Это ограничивало действия огнеметных танков и делало их почти беспомощными и бесполезными после расхода горючей смеси (пулеметное вооружение уже тогда рассматривалось как вспомогательное). Такие машины требовали поддержки линейных (пушечных) танков для подавления противотанкового огня противника и без их прикрытия легко подбивались. Тем более что огнеметные машины отличались по внешнему виду от линейных, что позволяло противнику заранее определить направление атаки и сосредоточить обстрел именно на них. Поэтому в 1939 — 1940 гг. создавались огнеметные танки, сохранившие пушечное вооружение базовой машины, хотя при этом приходилось жертвовать запасом огнесмеси.

Уже в 1939 г. в КБ-2 завода № 174 разработали и изготовили опытные образцы химических танков ХТ-131 и ХТ-132. В ХТ-131 сохранили пушечное вооружение в башне. Но совместная установка пушечного и пулеметного вооружения с боекомплектом и огнеметной аппаратуры КС-25 с резервуаром и баллонами в столь небольшой машине просто не оставляла экипажу пространства для работы. Поэтому в ХТ-132 от пушечного вооружения все же отказались. Модернизированный вариант этой машины осенью 1939 г., т.е. практически сразу после событий на р.Халхин-Гол и начала Второй мировой войны, поступил на вооружение под обозначением ХТ-133. Этот химический танк строился на шасси Т-26 обр.1939 г. с наклонной установкой бронелистов подбашенной коробки и конической башней, нес огнеметное оборудование и 2 пулемета ДТ — спаренный в единой маске с огнеметом и в шаровой установке в корме башни. Башня ХТ-133 также была смещена вправо, а слева смонтированы резервуар, баллоны и другие элементы огнеметной аппаратуры. Вместо двух приборов ПТК на линейных танках, на башне ХТ-133 монтировался один. Ходовая часть усовершенствована, как и на линейных танках. Серийное производство, начавшееся в сентябре 1939 г., шло с большими трудностями — ХТ-133, по сравнению с Т-26, имел 370 изменений конструкции, часть из которых снижала жесткость элементов корпуса и башни, осложняла монтаж аппаратуры. Как и предыдущие огнеметные танки на шасси Т-26, танк ХТ-133 не оборудовался радиостанцией, но имел ТПУ-3. Первые же выпущенные ХТ-133 пошли в войска, действовавшие на Карельском перешейке, где 17 машин для повышения защищенности от противотанкового огня противника получили экранировку из дополнительных 30 — 40-мм бронелистов.
