Советская бронетанковая техника, 1945–1995. Часть 2

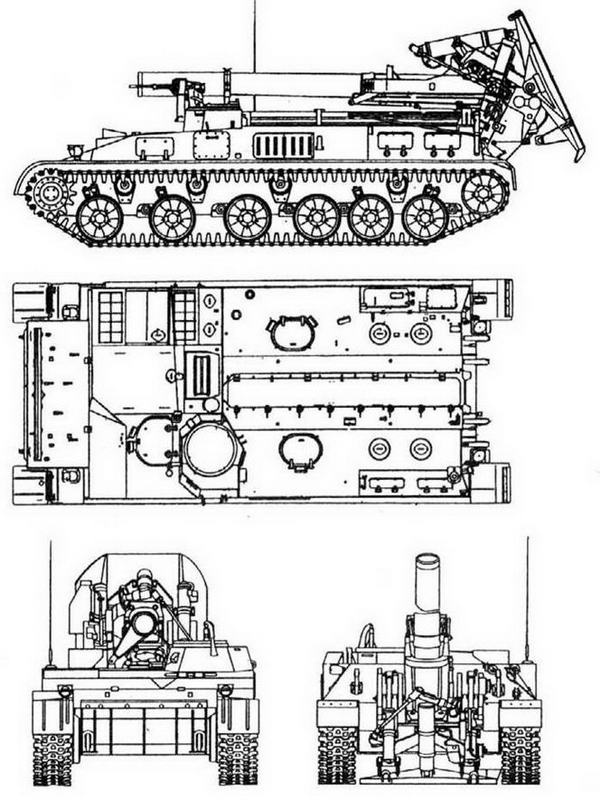

2С4 "Тюльпан"


Самоходные минометы "Тюльпан" были выпущены в ограниченном количестве и поступили на вооружение отдельных артиллерийских бригад.

В конце 80-х годов для "Тюльпана" была разработана управляемая (корректируемая) мина 1К113 "Смельчак". Стрельба ею производится так же, как и обычной, лишь устанавливаются время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя. На расстоянии от 200 до 5000 м от цели размещается корректировщик с лазерным целеуказателем, который подсвечивает цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400 — 800 м. Время подсветки и, соответственно, коррекции полета мины длится от 1 до 3 с, и противник физически не успевает поставить "Смельчаку" помеху. Вероятность попадания при этом в круг диаметром 2 — 3 м равна 80 — 90%.

По западным данным, в 1995 году на европейской части России находился 21 миномет этого типа. На экспорт 2С4 не поставлялся, лишь Чехословакия получила в середине 80-х годов 8 таких установок.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2С4

БОЕВАЯ МАССА, т: 27,5.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7940, ширина — 3250, высота — 3255, клиренс — 450.

ВООРУЖЕНИЕ: 1 миномет 2Б8 калибра 240 мм, 1 пулемет ПКТ калибра 7,62 мм.

БОЕКОМПЛЕКТ: 20 выстрелов, 1500 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: панорамный минометный прицел МП-46М и коллиматор.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у САУ 2СЗ.

СКОРОСТЬ МАКС., км/ч: 62,8.

ЗАПАС ХОДА, км: 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 30; ширина рва, м — 2,55; высота стенки, м — 0,7; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.


Самоходная пушка 2С5 "Гиацинт" (объект 307)

Разработка пушки "Гиацинт" была начата в СКВ ПМЗ по приказу МОП № 592 от 27 ноября 1968 года в двух вариантах: самоходном ("Гиацинт-С") и буксируемом ("Гиацинт-Б"), Оба варианта имели идентичную баллистику, а боеприпасы для них разрабатывались заново. СКВ ПМЗ проектировало артиллерийскую часть, а "Уралтрансмаш" — шасси. САУ "Гиацинт" приняли на вооружение в 1976 году, тогда же началось и ее серийное производство на заводе "Уралтрансмаш".

Серийная модификация:

САУ относится к типу открытых самоходных установок. По конструкции и компоновке шасси 2С5 наиболее близко к примененному в САУ 2С4. 152-мм пушка с длиной ствола 54 калибра открыто смонтирована в кормовой части корпуса. Ее вращающаяся часть представляет собой станок, установленный на центральном штыре шасси. Цепной досылатель с электроприводом производит досылку в два приема: сначала снаряд, а затем заряд. Пушка оснащена легким щитом, прикрывающим наводчика и часть механизмов от пуль и мелких осколков. При стрельбе САУ стабилизируется с помощью откидной опорной плиты-сошника, размещенной снаружи в кормовой части корпуса. Стрельба с ходу невозможна. На марше экипаж полностью размещен внутри броневого корпуса. Максимальная дальность стрельбы на полном заряде составляет 28,5 км, скорострельность 5 — 6 выстр./мин. Углы наведения: горизонтальный 30°, вертикальный -2,5°...+58°.

Советская бронетанковая техника, 1945–1995. Часть 2

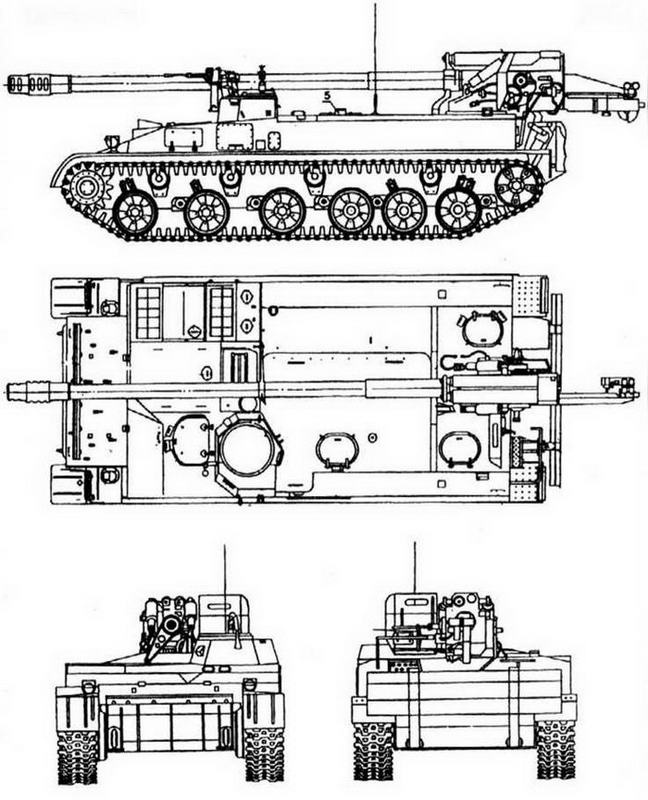

2С5 "Гиацинт"


Самоходная пушка "Гиацинт" поступала на вооружение отдельных артиллерийских бригад и дивизий. В боевых действиях участия не принимала, но проходила войсковые испытания в Афганистане. Позже к 2С5 разработали выстрел ЗВОФ86 со снарядом повышенной дальности ОФ- 59, которым можно было стрелять на дистанцию до 30 км.

На 1995 год на европейской части территории России, по западным данным, имелось 365 самоходных пушек 2С5. Эти САУ на экспорт не поставлялись. Их не получили даже страны Варшавского договора. Лишь в 1991 — 1994 годах 15 самоходок этого типа приобрела Финляндия.

В настоящее время самоходная пушка 2С5, созданная в качестве запоздалого ответа на американскую 175-мм пушку М107, морально устарела. У нас в стране и за рубежом их стали заменять гаубицами, догнавшими и даже перегнавшими пушки по длине ствола. В СССР в 1989 году приняли на вооружение 152-мм гаубицу 2С19 "Мста-С" с длиной ствола 53 калибра и дальностью стрельбы до 28,9 км. Тем не менее, "Гиацинт" пока является самым дальнобойным отечественным орудием и уступает только 203-мм самоходной пушке 2С7 "Пион".


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2С5

БОЕВАЯ МАССА, т: 28,2.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8950, ширина —3250, высота — 2600, клиренс —450.

ВООРУЖЕНИЕ: 1 пушка 2А37 калибра 152 мм, 1 пулемет ПКТ калибра 7,62-мм.

БОЕКОМПЛЕКТ: 30 выстрелов раздельного заряжания, 1500 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: механический прицел Д726-45 с орудийной панорамой ПГ-1М, оптический прицел ОП4М-91А.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ, ТРАНСМИССИЯ и ХОДОВАЯ ЧАСТЬ: как у САУ 2СЗ.

СКОРОСТЬ МАКС., км/ч: 63.

ЗАПАС ХОДА, км: 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,55; высота стенки, м —0,7; глубина брода, м —1.

СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.


Боевая машина 2С6 зенитного пушечно-ракетного комплекса 2К22 "Тунгуска"

Создавалась в соответствии с Постановлением СМ СССР Ns 427-151 от 8 июня 1970 года. Проектирование в целом велось в КБП МОП, отвечавшем, кроме того, и за ракетно-артиллерийскую боевую часть. В разработке участвовали УМЗ МРП (радиоприборный комплекс), МТЗ МСХМ (гусеничное шасси с системой электропитания), ВНИИ "Сигнал" МОП (по системам наведения, стабилизации линии выстрела и оптического прицела, аппаратуре навигации), ЛОМО МОП (по прицельно-оптическому оборудованию) идр. Принята на вооружение Постановлением СМ СССР от 8 сентября 1982 года. Серийно производится на УМЗ.

Серийные модификации:

2С6 — на базе гусеничной машины ГМ- 352. Отделение управления расположено в передней части корпуса, боевое— в средней, МТО — в кормовой. Над боевым отделением размещена массивная вращающаяся башня, по бортам которой установлены два двухствольных зенитных автомата 2А38М, закрытых бронированным кожухом. Автоматы имеют один стреляющий механизм ударного действия, обслуживающий поочередно левый и правый стволы. Для охлаждения стволов используется жидкостная испарительная система. Темп стрельбы до 5000 выстр./мин. Углы наведения: горизонтальный — 360°, вертикальный -9°...+85°. Транспортно-пусковые контейнеры с ракетами 9М311 расположены также по бортам башни и защищены бронированным ограждением. Система управления ракетой — полуавтоматическая, с радиокомандной линией связи. В кормовой части башни размещена антенна РЛС обнаружения, в передней — РЛС сопровождения. Дальность обнаружения цели — 18 км, дальность сопровождения цели — 13 км. Зона поражения для ракетного вооружения: высота — 15.. .3500 м, дальность—2500...8000 м. Зона поражения для пушечного вооружения: высота—до 3000 м, дальность — 200.. .4000 м. Экипаж 4 человека: командир, оператор, наводчик и механик-водитель. Машина оснащена системами противоатомной, противохимической и противобиологической защиты.
