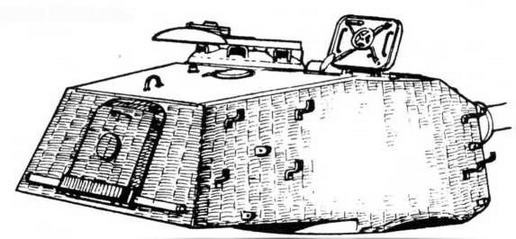

Башня «тип Хеншель»

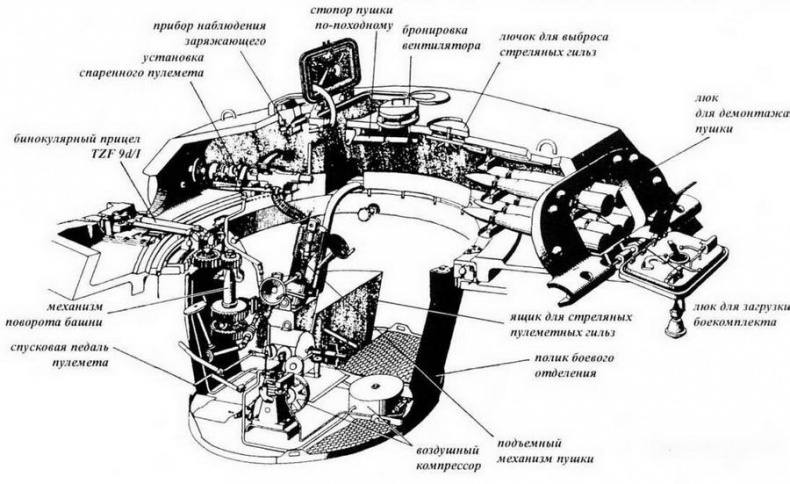

Компоновка башни «тип Порше»

Передняя стенка башни представляла собой сварную выгнутую бронеплиту переменной толщины — 80 мм в нижней части, затем резко уменьшавшуюся до 60 мм и плавно — до 50 мм. В передней стенке башни были три выреза: центральный — для установки пушки; правый — для спаренного пулемета; левый — для телескопического прицела (на танках ранних выпусков, оснащавшихся бинокулярным прицелом, слева от пушки выполнялись два выреза).

Крыша башни состояла из трех листов: переднего и заднего наклонных и центрального — горизонтального. На крыше устанавливалась командирская башенка с семью смотровыми приборами и рельсом для крепления зенитного пулемета. По конструкции она была аналогична башенке танка «Тигр» Ausf.E поздних выпусков. Справа от командирской башенки располагался прямоугольный посадочный люк заряжающего, а перед ним — прибор наблюдения. Кроме того, в крыше башни имелись вентилятор, лючки для выброса стреляных гильз и установки устройства ближнего боя, а в кормовом листе был предусмотрен люк для монтажа и демонтажа пушки, закрывавшийся массивной крышкой на болтах. В ней, в свою очередь, имелся люк для погрузки боеприпасов и аварийного выхода из танка.

Начиная с 51-й машины ввели новую башню «типа Хеншель». Она отличалась от башни «типа Порше» более простой конфигурацией, расположением люков и лючков в крыше, полным отсутствием каких-либо отверстий в бортах и люка для демонтажа пушки в кормовом листз. Гнутый лобовой лист заменили сплошным прямым бронелистом толщиной 180 мм. Наконец, у тяжелого танка «Пантера II» была заимствована новая маска грушевидной формы. В новой башне пушка устанавливалась с некоторым смещением вправо от продольной оси танка.

Диаметр башенного погона в свету составлял 1850 мм.

Башня приводилась во вращение гидравлическим поворотным механизмом, заимствованным у танка «Тигр» Ausf.E. Скорость поворота зависела от частоты вращения коленчатого вала. При 2000 об/мин и включенной повышающей передаче башенного привода башня совершала полный оборот за 19 с, при 1000 об/мин и выключенной повышающей передаче — за 77 с. В ручном режиме для полного оборота башни наводчику необходимо было сделать 700 оборотов маховика.

Снаружи корпус и башня танка покрывались «циммеритом», поверх которого наносилась камуфляжная окраска, изнутри они были выкрашены в темно-желтый цвет.

ВООРУЖЕНИЕ. Основное вооружение «Королевского тигра» — пушка 8,8 cm KwK 43 калибра 88 мм, производившаяся на заводе фирмы Fr.Garny во Франкфурте- на-Майне. Ствол орудия имел длину 71 калибр — 6298 мм; вместе с дульным тормозом — 6595 мм. Масса пушки — 1605 кг, а всей установки вместе с маской — 2265 кг. Начальная скорость бронебойного снаряда — 1000 м/с. Предельная длина отката — 580 мм. Вертикальная наводка — от — 8° до +15°.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки — винтового типа.

Пушка уравновешивалась с помощью специального механизма, располагавшегося в башне с правой стороны от пушки. Спусковой механизм — электрического типа, с предохранительным устройством.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Устройство продувки ствола заканчивалось двумя форсунками по обе стороны затворного кольца. Поток воздуха выдувал пороховые газы из зарядной каморы и предотвращал их поступление в боевое отделение.

С пушкой был спарен 7,92-мм пулемет MG 34 (на танках последних выпусков — MG 42). Курсовой пулемет размещался в лобовом листе корпуса в шаровой установке. На командирской башенке на рельсе устройства Fliegerbeschüßgerat 42 можно было установить зенитный пулемет MG 34.

Танки «Королевский тигр» первоначально оснащались бинокулярным телескопическим шарнирным прицелом TZF 9d/1, а затем монокулярным телескопическим шарнирным прицелом с переменным увеличением TZF 9d. Шарнирное соединение прицела обеспечивало свободу перемещения объективной части вместе со спаренной установкой пушки и пулемета по всему диапазону вертикального угла обстрела при неподвижном окуляре. Окулярная часть прицела шарнирно подвешивалась к крыше башни и имела регулировку по высоте.

Маска пушки танка с башней «тип Хеншель». Во фланце маски — амбразура спаренного пулемета

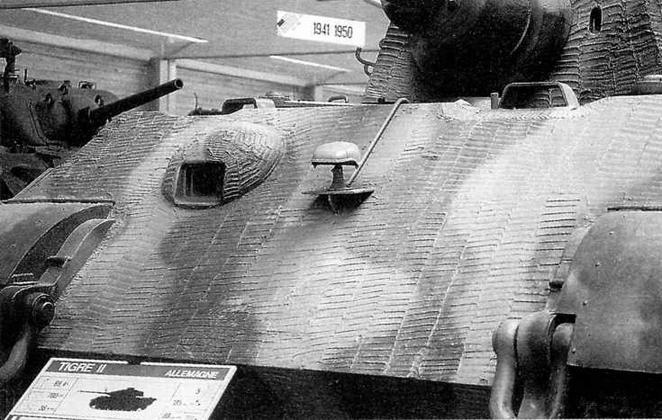

Лобовая часть корпуса. Справа от амбразуры установлена маскировочная фара Notek. Под установку прибора наблюдения механика-водителя (справа) в лобовом листе сделан вырез

Тип снаряда	PzGr 39/43 (бронебойный)	PzGr 40/43 (подкалиберный)	HiGr 39 (кумулятивный)
Масса снаряда, кг	10,16	7,5	7,65
Начальная скорость, м/с	1000	1130	600
Бронепробиваемость, мм при угле встречи 0° на дистанции, м:	185	217	90
500
1000	165	193	90
1500	147	170	90
2000	132	152	90

ПРИМЕЧАНИЕ. Таблица составлена на основе немецких источников.
