БАШНИ танков по способу изготовления делились на три типа: литые (модификации I, II. IV — VI), сварные (III) и смешанной конструкции (VII и VIII). Немного различаясь в размерах и конфигурации, все башни были практически идентичны по размещению агрегатов. люков и лючков, приборов наблюдения и вооружения. Начиная с танков «Черчилль III», люк заряжающего располагался под углом к оси машины. Танки версий VII и VIII получили вращающуюся командирскую башенку с семью перископическими смотровыми приборами. Начиная с машин модели IV поздних выпусков, колпак башенного вентилятора стал располагаться по оси симметрии башни. Все башни оснащались вращающимся поликом.

ВООРУЖЕНИЕ. На танках модификаций I, ICS, II, IICS в разных комбинациях устанавливались 2-фунтовая (40-мм) пушка Mk IX с длиной ствола 52 калибра и танковая гаубица 3" Howitzer OQF Mk I или Mk IA калибра 76 мм.

Пушка состояла из ствола, затвора с полуавтоматикой, люльки, противооткатного устройства, спускового механизма, гильзоулавливателя и плечевого упора. Масса ствола без затвора — 130,2 кг. Нормальная длина отката — 265 мм.

Вертикальные углы наведения в пределах от +20° до - 15° придавались пушке и спаренному пулемету с помощью плечевого упора, который крепился к левой щеке кронштейна гильзоулавливателя и мог регулироваться в соответствии с ростом наводчика.

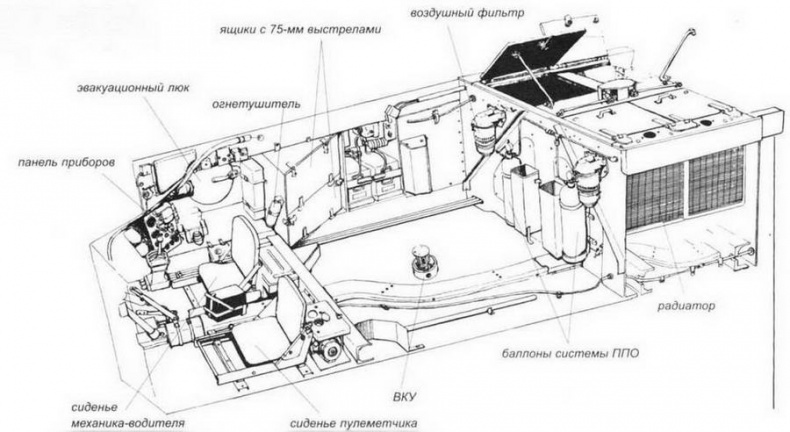

Компоновка отделения управления и боевого отделения танка «Черчилль VII» (вид с левого борта)

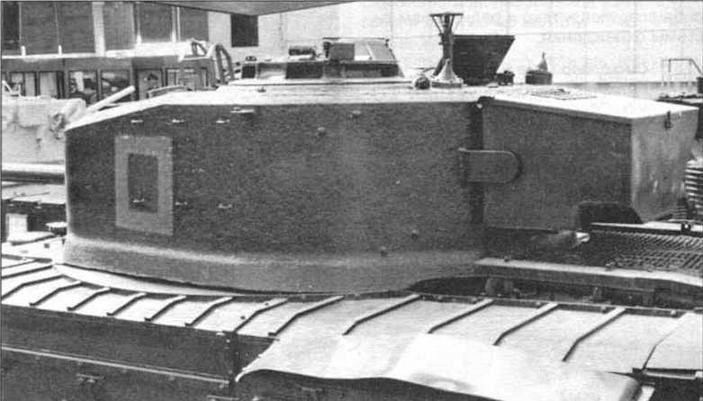

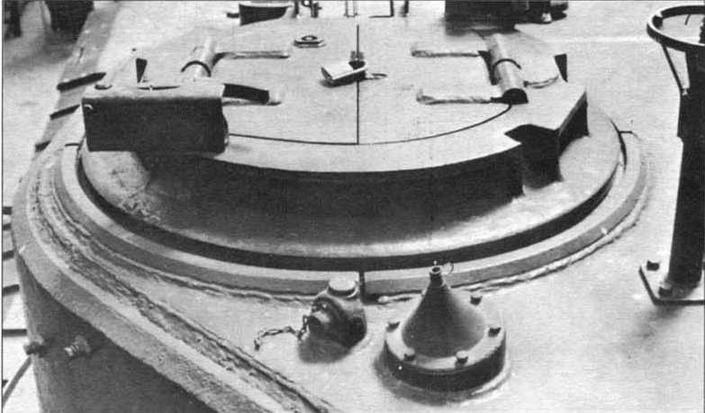

Вверху: башня танка модификации «Черчилль VII» с массивным ящиком для снаряжения. Внизу: командирская башенка с двухстворчатым люком. На переднем плане — левый антенный ввод радиостанции №19

Боекомплект орудий танка «Черчилль I» состоял из 150 выстрелов для пушки и 58 для гаубицы.

Танки модификаций III и IV вооружались 6-фунтовыми (57-мм) пушками Mk III и Mk V, а варианты VI, IX и IXLT — Mk V.

6-фунтовая пушка Mk III с длиной ствола 42,9 калибра была разработана на основе буксируемой противотанковой пушки Mk II. Затвор — вертикальноклиновой, полуавтоматика — копирного типа. Масса орудия — 326,88 кг.

Вертикальное наведение в пределах от - 8° до +17° осуществлялось с помощью плечевого упора и двух «пистолетных» рукояток, на которых находились электроспуски пушки и спаренного пулемета.

6-фунтовая пушка Mk V имела длину ствола 50 калибров и большую начальную скорость снаряда. Ее наведение по вертикали производилось с помощью подьемного механизма винтового типа.

Боекомплект танков с 6-фунтовой пушкой состоял из 84 артвыстрелов.

Боевые машины «Черчилль VII» вооружались 75-мм пушкой Mk V с длиной ствола 36,5 калибра. Затвор клиновой, полуавтоматический. Скорострельность— до 20 выстр./мин. Масса орудия— 314 кг. Вертикальное наведение от - 12,5° до +20° с помощью подъемного механизма винтового типа. Электроспуск — ножной.

Боекомплект танков моделей VII и X состоял из 84 выстрелов; XLT — из 71 выстрела.

На танках модификаций V, VIII, XI и XILT устанавливалась 95-мм танковая гаубица Mk 1 с длиной ствола 20,75 калибра. Боекомплект гаубицы включал 47 выстрелов.

В «Черчиллях» всех модификаций (за исключением I, ICS и IICS) устанавливались два 7,92-мм пулемета Besa — спаренный и курсовой. Углы наведения спаренного пулемета совпадали с углами наведения пушки. Курсовой пулемет имел угол возвышения +17°, склонения - 8°. Горизонтальное наведение было возможно в секторе 47°. Боекомплект пулеметов — 4950 патронов калибра 7,92 мм (во всяком случае, такое количество указано во всех английских источниках). Однако в укладке танка «Черчилль III», проходившего испытания в СССР на НИБТПолигоне в сентябре 1942 года, имелось 7875 патронов этого калибра (35 коробок).

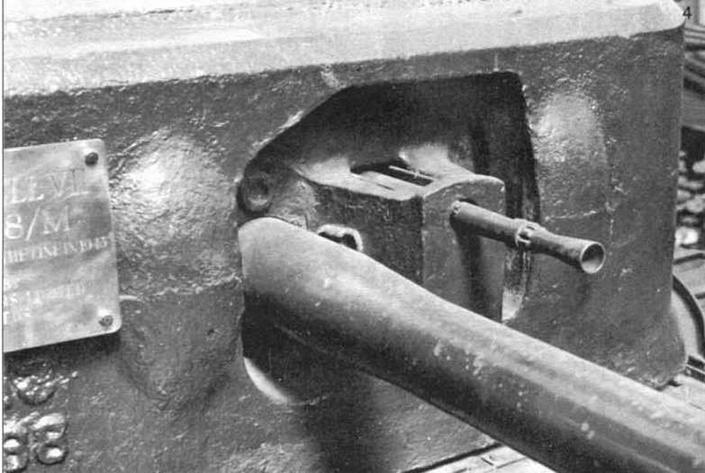

Все танки «Черчилль» имели внутренние маск-установки. На ф о т о: спаренная установка вооружения в амбразуре башни танка «Черчилль VII»

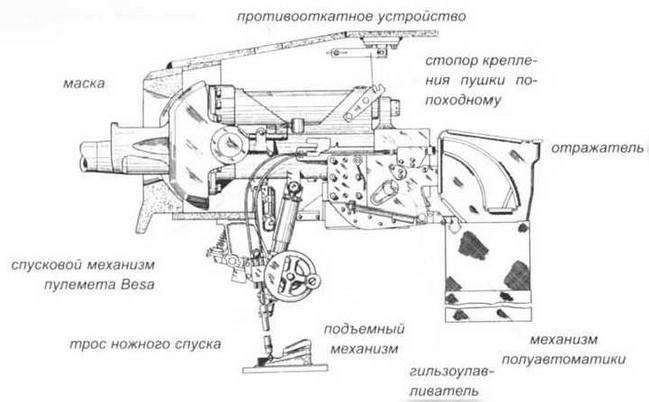

Установка 75-мм пушки в башне

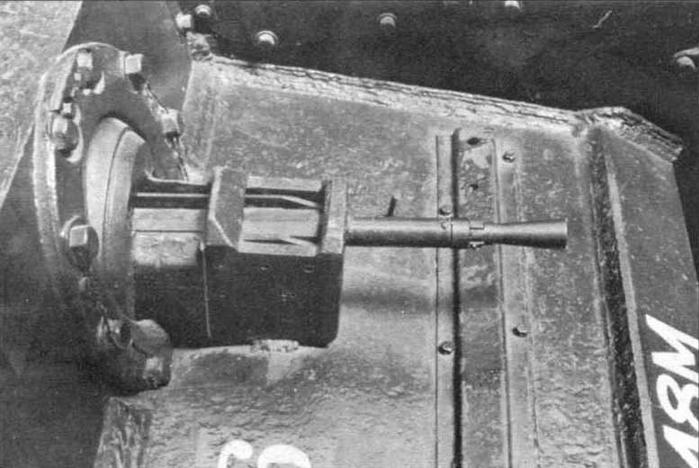

Шаровая установка курсового пулемета Besa с бронировкой

У части машин на специальном кронштейне на крыше башни крепилась зенитная установка Lakeman для 7,7-мм пехотного пулемета Bren. В его боекомплект входило 594 патрона.

У всех танков в крыше башни справа располагался 2-дюймовый (50.8-мм) миномет для стрельбы дымовыми минами (на «Черчиллях», воевавших в Красной Армии, для стрельбы из миномета использовались и осколочные мины от 50-мм ротного миномета советского производства). Масса миномета — 7,6 кг. Максимальная дальность метания дымовой мины —137 м, осколочной — 415 м. Вертикальный угол обстрела — от +5° до +37°; горизонтальный — 360° (задавался поворотом башни танка). Штатный боекомплект — 30 дымовых мин.

Для стрельбы из 2-фунтовой пушки и спаренного пулемета использовался телескопический прицел № 24В Mk I; для ведения огня из 6-фунтовых пушек — телескопические прицелы № 39 Mk I или № 33 Мк II; из 75-мм пушки — № 50x3L Mk I. Для стрельбы из курсового пулемета применялись телескопические прицелы № 30 Mk I или Mk IA и № 33 Mk IS или IIS.

ДВИГАТЕЛЬ. На танках всех модификаций устанавливался двигатель одной марки — 12-цилиндровый горизонтально-оппозитный карбюраторный жидкостного охлаждения Bedford «Twin- Six» мощностью 350 л.с. при 2200 об/мин. Диаметр цилиндра — 127 мм. Ход поршня — 139.7 мм. Рабочий объем — 21 237 см³. Масса сухого двигателя — 1533 кг.

Количество топливных баков — шесть основных (по три с каждой стороны двигателя) и один дополнительный наружный. подключенный к системе питания двигателя. Общая емкость баков — 828 л. Карбюраторов — четыре, каждый на три цилиндра марки Solex 46FWHE.

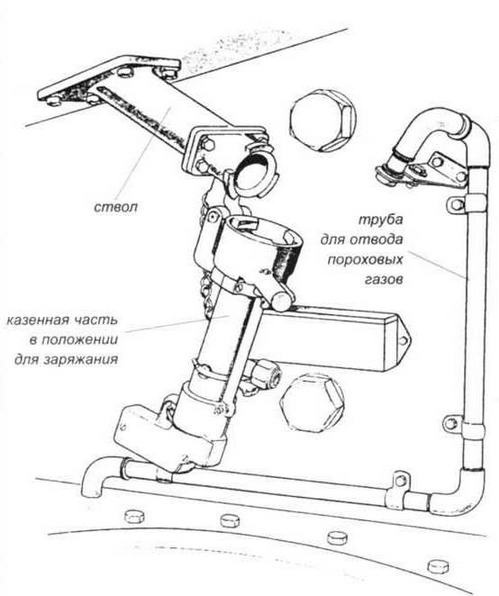

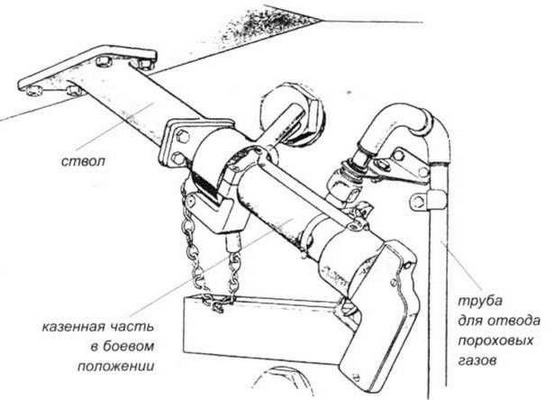

Двухдюймовый дымовой миномет: вверху — в положении для заряжания, внизу — в боевом положении

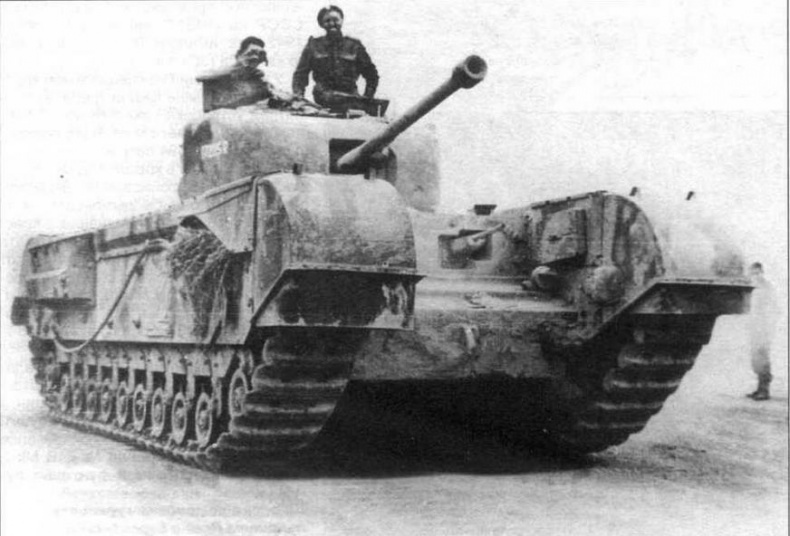

Модификация «Черчилль IV» отличалась от предыдущей главным образом наличием литой башни. На «четверках» чаще устанавливали и длинноствольную 6-фунтовую пушку Mk V
