ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 11,2.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7270, ширина — 2440, высота — 2400, клиренс —400.

ВООРУЖЕНИЕ: 1 пушка Рак 43 калибра 88 мм.

БОЕКОМПЛЕКТ: 30 артвыстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl.ZF.1a.

БРОНИРОВАНИЕ, мм: корпус —8 — 20, щит —5.

ДВИГАТЕЛЬ: Maybach HL 42, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 100 л.с. (73,6 кВт) при 2800 об/мин; рабочий объем 4171 см³.

ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, механическая коробка передач (4+1), двойной дифференциал, бортовые передачи. ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо; подвеска рессорно-балансирная; в каждой гусенице 101 трак шириной 290 мм, шаг трака 105 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км: 110.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 25; ширина рва, м —1,5; высота стенки, м — 0,7; глубина брода, м — 0,4.

12,8 cm Selbstfahrlafette L/61 (Panzerselbstfahrlafette V)

Тяжелая противотанковая САУ, созданная в порядке эксперимента для возможной борьбы с английскими тяжелыми танками после высадки на Британские острова. Использовано шасси опытного среднего танка VK 3001(H). В начале 1942 года фирмы Henschel и Rheinmetall изготовили 2 машины

Серийная модификация:

128-мм противотанковая пушка в открытой сверху и сзади броневой рубке больших размеров, размещенной в кормовой части корпуса. Угол возвышения пушки: +10°, склонения: - 15°. Масса орудия составляла 7150 кг. Двигатель располагался в средней, а отделение управления — в передней части корпуса. Ходовая часть, по сравнению с базовым танком, удлинена.

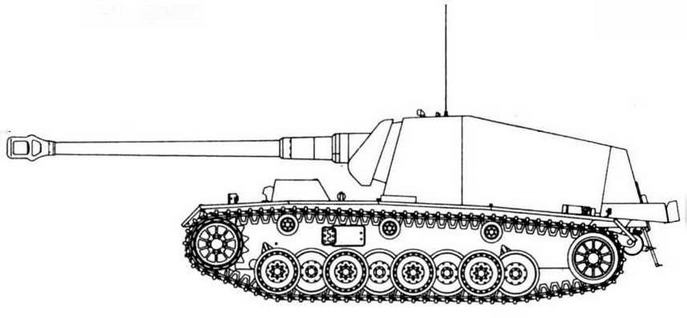

12,8 cm Sfl L/61

Обе самоходные установки использовались на Восточном фронте. Зимой 1943 года одна машина была повреждена и захвачена Красной Армией под Сталинградом.

Судьба второй САУ неизвестна, по- видимому, она была уничтожена или в то же время, или летом 1943 года.

Отношение к тяжелым САУ в войсках было противоречивым. Несмотря на большую мощность орудия, САУ оказалась маломаневренной, а раздельное заряжание и большая масса выстрела значительно сокращали скорострельность. 128-мм САУ использовались только для стрельбы по советским тяжелым и средним танкам

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ

БОЕВАЯ МАССА, т: 35.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина— 9700, ширина — 3160, высота— 2700, клиренс — 450.

ВООРУЖЕНИЕ: 1 пушка К.40 калибра 128 мм.

БОЕКОМПЛЕКТ: 18 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Sfl ZF.

БРОНИРОВАНИЕ, мм: лоб корпуса и рубки —50, борта корпуса и рубки — 30.

ДВИГАТЕЛЬ: Maybach HL 116, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 300 л.с. (210,8 кВт) при 3300 об/мин; рабочий объем 11 048 см³.

ТРАНСМИССИЯ: шестискоростная коробка передач ZF SSG77. ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков на борт, три поддерживающих катка, ведущее колесо переднего расположения (зацепление гребневое), направляющее колесо; подвеска индивидуальная торсионная.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25. ЗАПАС ХОДА, км: 160.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

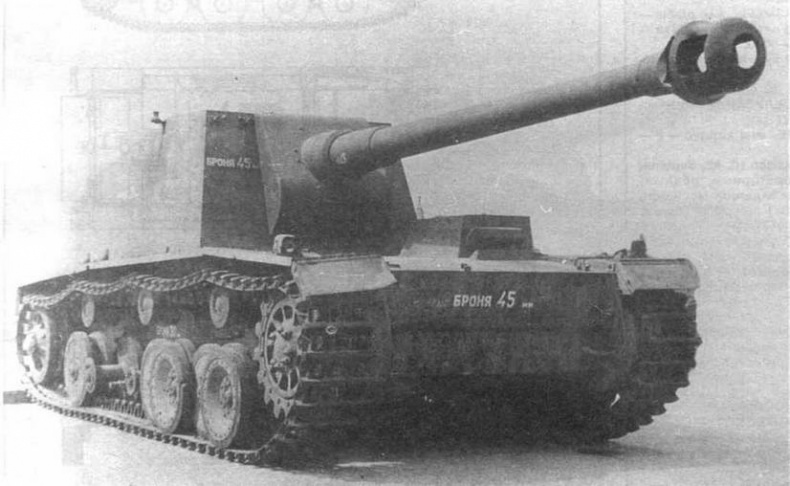

Тяжелая САУ со 128-мм пушкой, захваченная Красной Армией под Сталинградом

ПРОИЗВОДСТВО БРОНЕТАНКОВОЙ ТЕХНИКИ В ГЕРМАНИИ

Год	1934	1935	1936	1937	1938	1939	1940	1941	1942	1943	1944	1945	Всего
Танки	54	896	572	482	463	434	1611	3178	4291	6158	8205	1057	27 401
САУ	-	-	-	-	-	-	192	547	1794	5988	10 777	3439	22 737
Всего	54	896	572	482	463	434	1803	3725	6085	12 146	18 982	4496	50 138

ПРОИЗВОДСТВО ЛЕГКИХ БРОНЕАВТОМОБИЛЕЙ

1932-1937	1938	1939	1940	1941	1942	1943	1944	Итого
519	1 18	249	155	436	654	472	21	2624

ПРОИЗВОДСТВО ТЯЖЕЛЫХ БРОНЕАВТОМОБИЛЕЙ
