Pz.IIC

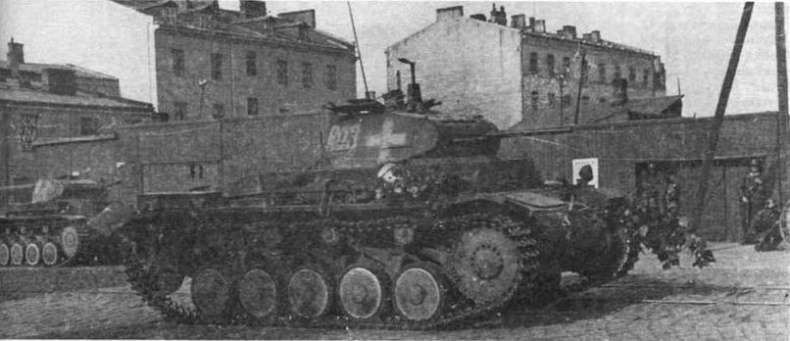

Легкий танк Pz.IIAusf.A на улицах Варшавы. Сентябрь 1939 года

Серийные модификации:

Pz.IIa1 — первый вариант массой 7,6 т. Двигатель Maybach HL 57TR мощностью 130 л. с. Скорость —40 км/ч. Вооружение: 20-мм пушка KwK 30 и пулемет MG 34. Экипаж 3 чел. Изготовлено 10 единиц.

Pz.IIa2 —небольшие изменения в системе охлаждения двигателя и вентиляции боевого отделения. Изготовлено 15 единиц.

Pz.IIаЗ — установлены моторная перегородка и дополнительные люки в днище для доступа к агрегатам двигателя. Изготовлено 50 единиц.

Pz.IIb— внесены небольшие изменения 8 ходовую часть. Длина танка возросла до 4755 мм. Двигатель Maybach HL 62TR мощностью 140 л.с. Изготовлено 25 единиц.

Pz.IIс — новая ходовая часть с пятью опорными катками среднего диаметра. Габариты: 4810x2223x1990 мм. Боевая масса 8,9 т. Броня изготовлена из молибденовой стали. Двигатель и вооружение без изменений.

Pz.IIA — синхронизированная коробка передач, двигатель Maybach HL 62TRM. Новый тип смотровой щели механика-водителя. В остальном подобен Pz.IIc. Изготовлено 100 единиц.

Pz.IIB — незначительные технологические отличия от Pz.UA. Изготовлено 200 единиц.

Pz.IIC — изменения в системе охлаждения двигателя. 50-мм бронестекла в смотровых приборах. Боевая масса 9,5 т. Двигатель и вооружение без изменений.

Pz.IID/F— танк для вооружения легких дивизий Вермахта. Новые корпус и ходовая часть с четырьмя опорными катками типа Кристи. Башня и вооружение — от Pz.IIc. Боевая масса 10 т. Экипаж 3 чел. Изготовлено 143 единицы.

Pz.IIF—изменены лобовая часть корпуса и бронировка смотровых приборов, улучшен механизм поворота башни. В остальном подобен Pz.IIC. Изготовлено 532 единицы.

Pz.IIG (VK 901) — новые корпус и ходовая часть с пятью опорными катками, расположенными в шахматном порядке. Боевая масса 9,2 т. Двигатель Maybach HL 45р мощностью 150 л.с. Скорость 50 км/ч. Бронирование 14,5— 30 мм. Вооружение: 20-мм пушка KwK 38 и пулемет MG 34. Дальнейшее развитие: танки VK903 и VK1301. Изготовлено 12 единиц.

Pz.IIJ (VK 1601) —разрабатывался как Pz.IIn.A. (neue Art — новая модель). Мощное бронирование — 50 — 80 мм. Скорость 31 км/ч. Новые корпус, башня и ходовая часть. Вооружение как у VK901. В 1942 году изготовлено 22 единицы.

Pz.III "Luchs" (Sd.Kfz.123) — улучшенный и модернизированный вариант моделей VK901, VK903 и VK1301. Легкий разведывательный танк. Боевая масса 11,8 т. Двигатель HL 66р мощностью 180 л.с. Вооружение: 20-мм пушка KwK 38 и пулемет MG 34. Экипаж 4 человека. В 1942 — 1944 годах изготовлено 136 единиц.

Легкий танк Pz.IIAusf.C. Восточный фронт, лето 1941 тола

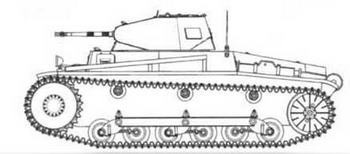

Pz.IIb

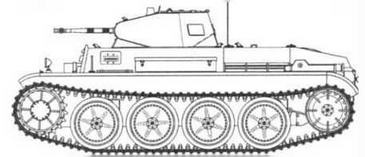

Pz.IID

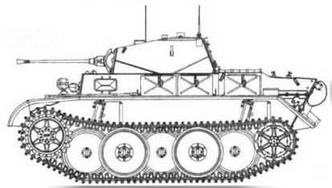

Pz.III

Легкий танк Pz.IIAusf.F. Северная Африка, 1941 год

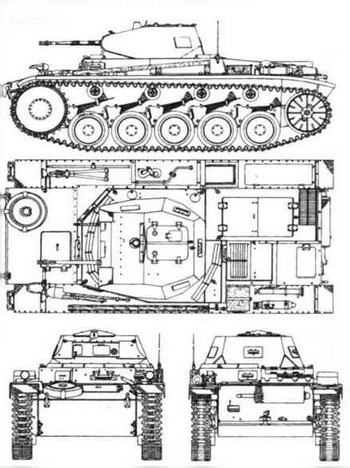

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IIC

БОЕВАЯ МАССА, т: 9,5.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4810, ширина — 2280, высота — 2020, клиренс — 0,34.

ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 30 (на части танков KwK 38) калибра 20 мм и 1 пулемет MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 180 выстрелов и 1425 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF4.

БРОНИРОВАНИЕ, мм: лоб —30; борт—14,5; корма — 14,5; днище и крыша — 10; башня —14,5 — 30.

ДВИГАТЕЛЬ: Maybach HL 62TRM, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 140 л.с. (103 кВт) при 2600 об/мин., рабочий объем 6234 см³.

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная коробка передач (6+1), планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ; пять опорных обрезиненных катков на борт, четыре поддерживающих катка, ведущее колесо переднего расположения; подвеска индивидуальная на четвертьэллиптических листовых рессорах; в каждой гусенице 108 траков шириной 300 мм,

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 190.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м —1,8; высота стенки, м — 0,63; глубина брода, м —0,92.

СРЕДСТВА СВЯЗИ: коротковолновая радиостанция Fu 5.

Первую проверку Pz.II прошли в марте 1938 года в ходе аншлюса Австрии. 15 марта 1939 года они первыми из 2-й танковой дивизии Вермахта вступили в Прагу.

1 сентября 1939 года Панцерваффе располагали 1224 танками Pz.IIразличных модификаций. В ходе Польской кампании 83 из них были безвозвратно потеряны. В составе 40-го батальона особого назначения (40 Abteilung z.B.V.) 18 Pz.IIучаствовали в оккупации Дании и Норвегии. Накануне вторжения во Францию в Вермахте имелось 955 таких танков, которые могли бороться с хорошо забронированными легкими и средними французскими машинами только с близких дистанций.

В ходе подготовки вторжения на Британские острова 52 единицы Pz.IIпереоборудовали в плавающие.

22 июня 1941 года к боевому применению были готовы 746 танков Pz.II, 424 из них были потеряны к концу года.

По мере насыщения танковых частей более мощными боевыми машинами Pz.IIвсе в большей степени использовались в разведывательных целях. В боевых частях на Восточном фронте они встречались вплоть до 1943 года, в частности в операции "Цитадель" приняли участие 70 Pz.II. Вплоть до 1943 года их использовали и в Северной Африке.

В марте 1945 года в войсках насчитывалось еще 145 Pz.II.

Кроме Вермахта, эти машины состояли на вооружении в словацкой, румынской и болгарской армиях.
