1 — двигатель; 2 — главный фрикцион; 3 — карданный вал; 4 — коробка передач; 5 — бортовой фрикцион; 6 — рычаг управления; 7 — рычаг переключения передач; 8— ведущее колесо; 9 — направляющее колесо; 10—опорный каток; 11—гусеница; 12 — 45-мм пушка; /3 — маховик подъемного механизма пушки; 14 — сиденье наводчика; 15 — перископический прицел; 16 — колпак вентиляционного отверстия; 17 — радиостанция; 18 — антенна; 19— ВКУ; 20 — отверстие с жалюзи для входа охлаждающего воздуха; 21 — масляный радиатор: 22 — отверстие для выхода воздуха; 23 — глушитель; 24 передняя поперечная труба; 25 - задняя поперечная труба; 26 — сиденье механика-водителя; 27 — телескопический прицел

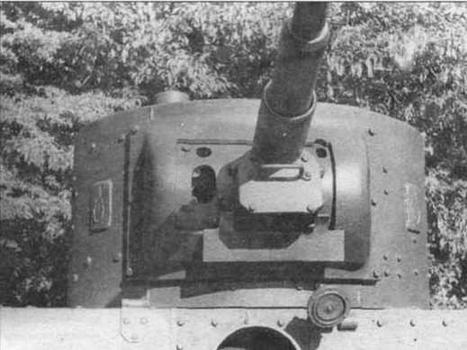

Маск-установка 45-ми пушки и спаренного пулемета ДТ (его амбраiypa слева от орудия со штампованный лобовым щитом. На бортах башни видны основания кронштейнов для крепления поручневой антенны

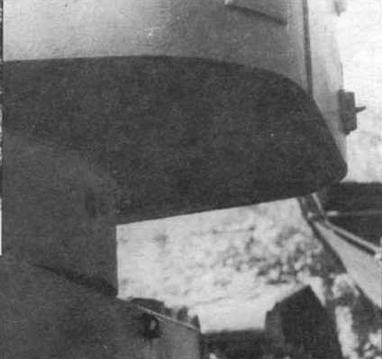

Кормовая часть цилиндрической башни. В корпусе башни, под нишей, имелась амбразура для стрельбы из личного оружия

Осенью 1933 года в верхнем наклонном лобовом листе корпуса появился люк доступа к трансмиссии. Первоначально его крышка открывалась в сторону левого борта, а впоследствии — вверх против хода танка. При этом размеры люка увеличились.

Уже в 1933 году на части танков начали устанавливать радиостанции 71-ТК-1, имевшие поручневые антенны. И если в первый год выпуска однобашенных Т-26 процент радиотанков был невелик (по-видимому, по причине отсутствия необходимого количества радиостанций). то в последующем он составил половину, а затем и превысил количество танков без радиостанций.

В 1934 году была усилена подвеска: толщину рессоры увеличили с 5.5 мм до 6 мм.

Фару, крепившуюся неподвижно на вертикальном лобовом листе подбашенной коробки, перенесли на верхний наклонный лист, сделали откидной и в походном положении закрыли броневым колпаком. Сигнал перенесли с левого борта подбашенной коробки на ее лобовой лист.

С 1935 года на танках устанавливалась 45-мм пушка обр. 1934 г. На этой пушке полуавтоматика механического типа была заменена полуавтоматикой инерционного типа. Последняя работала полностью только при стрельбе бронебойными снарядами; при стрельбе осколочными — как четверть автоматики. т.е. открывание затвора и экстрактирование гильз производились вручную и при вкладывании очередного патрона в камору затвор закрывался автоматически. Это объясняется различными начальными скоростями бронебойного и осколочного снарядов.

Кроме того, пушка обр. 1934 г. отличалась от предыдущей конструкцией противооткатного устройства и подъемного механизма, был усилен клин затвора. проволоку ножного спуска заменили тросом, усилили крепление люльки с маской, внесли еще ряд небольших усовершенствований.

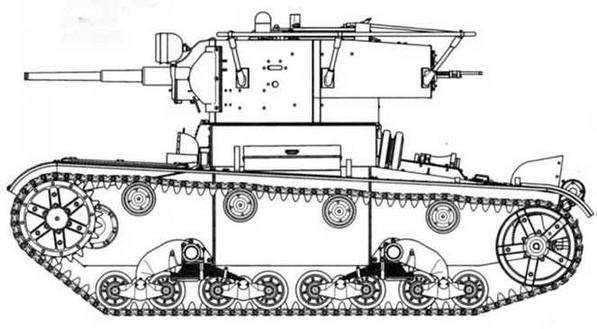

Т-26 обр. 1933 г. поздних выпусков

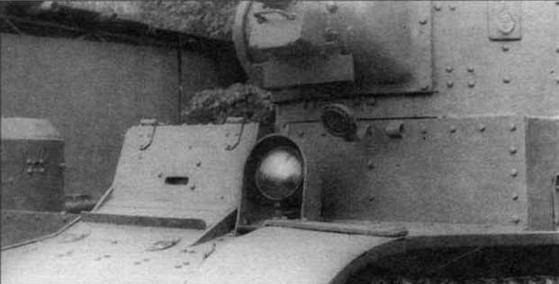

Лобовая часть корпуса танка. Для машин поздних выпусков была характерной установка фары в откидном колпаке. Справа от фары — звуковой сигнал.

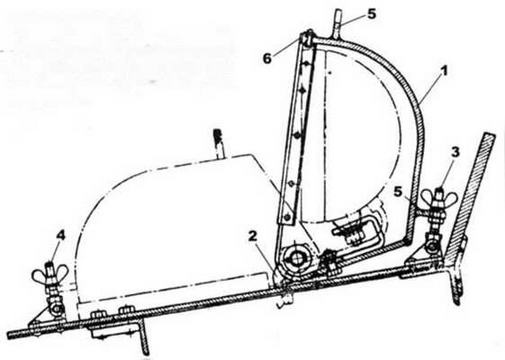

Установка колпака фары:

1 — броневой колпак: 2 — кронштейн: 3 - болт крепления в походном положении: 4 — болт крепления в боевой положении: 5 — планка с прорезью: 6 — резиновая прокладка

С 1935 года корпуса и башни танков стали изготавливать с использованием электросварки. Боекомплект пушки уменьшился до 122 выстрелов (у машин с радиостанцией — 82). была увеличена емкость топливного бака. Масса танка возросла до 9,6 т.

В 1936 году ввели съемный резиновый бандаж на опорных катках, изменили натяжной механизм и в нише башни установили второй пулемет ДТ. При этом боекомплект пушки сократился со 136 до 102 выстрелов (на танках без радиостанции), а масса танка возросла до 9,65 т. В 1937 году на части машин стали монтировать зенитные пулеметы ДТ на турельных установках П-40, а позже на более совершенных 56-У322Б. На пушке поставили две фары-прожектора так называемого "боевого света", ввели новое ВКУ-3 и переговорное устройство ТПУ-3. Двигатель форсировали, и его максимальная мощность возросла с 90 до 95 л.с. В 1937 году выпускались только радиотанки, причем с радиостанциями 71-ТК-З.

Боекомплект танков с радиостанцией достиг 147 выстрелов (107 у танков без рации) и 3087 патронов.

Масса танка составила 9,75 т.

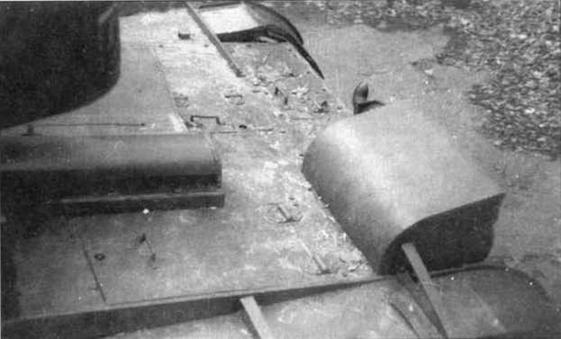

Крыша моторного отделения. Кожух на окне воздуховывода стал устанавливаться практически сразу после начала серийного производства, а вогнутый кожух над окном воздухопритока — по опыту боев в Испании, где против танков впервые были применены бутылки с зажигательной смесью

Как упоминалось выше, фирма "Виккерс" разработала три варианта 6-тонного танка, из которых советской стороной был закуплен только один, предназначенный для поддержки пехоты. Танк огневой поддержки, вооруженный 47-мм пушкой, у закупочной комиссии УММ РККА интереса не вызвал. Наши специалисты посчитали такой калибр недостаточным, поэтому 19 марта 1931 года конструкторскому бюро завода "Большевик", АНИП и ВАММ было поручено "спешно разработать и предъявить в срок не позднее 7 ноября 1931 г. проект арттанка сопровождения типа В-26 с вооружением из 76-мм пушки во вращающейся башне, или без таковой".

Наиболее удачный вариант первым предложил коллектив конструкторско-испытательного отдела УММ РККА под руководством Н.Дыренкова. Испытания разработанной им сварной башни А-43 проходили в ноябре — декабре 1932 года. Из-за большого диаметра башенного погона подбашенную коробку удлинили, установив кормовой лист наклонно, Испытания выявили много претензий к конструкции башни и ее вооружению. Иначе и быть не могло, поскольку в танке не удалось разместить полковую пушку обр. 1927 г, из-за большой длины отката, то на испытания пришла машина с 76-мм лротивоштурмовой пушкой обр. 1910 г. Однако и после установки в 1933 году новой танковой пушки КТ избавиться от главного недостатка башни А-43 — тесноты — не удалось.

В пушке КТ ("Кировская танковая") обр. 1927/32 г. использовалась качающаяся часть полевой полковой пушки обр. 1927 г. Она имела укороченную длину отката с 1000 до 560 мм, что достигалось поднятием давления в накатнике и тормозе отката, и как нельзя лучше подходила для артиллерийского танка.

После провала испытаний башни Дыренкова разработку новой конструкции под пушку КТ поручили заводу № 174. Заводские конструкторы пошли по пути увеличения размеров штатной башни Т-26 под 45-мм пушку. Установка 76-мм пушки в новой башне получила индекс КТ-26. В 1933 году УММ заказало пять танков Т-26-КТ, более известных как Т-26-4, три из которых должны были быть вооружены пушкой КТ-26, а два — новой 76-мм пушкой ПС-3.
