Проект самоходной установки, усовершенствованной в соответствии с этим постановлением, разработали к лету 1932 года. Но в это время уже было принято решение о вооружении 76-мм орудием артиллерийского танка Т-26 с увеличенной вращающейся башней и все работы по СУ-1 прекратили.

СУ-5

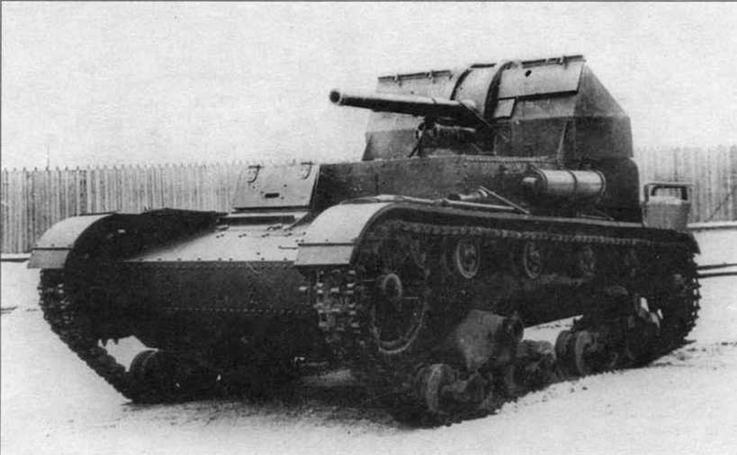

Самоходная артиллерийская установка СУ-5-1

5 августа 1933 года РВС СССР утвердил "Систему артвооружения РККА на вторую пятилетку". В рамках этой программы для механизированных соединений КБ завода № 185 имени С.М.Кирова в 1934 году разработало так называемый "малый триплекс". Он включал в себя три самоходно-артиллерийских установки на унифицированном шасси танка Т-26 — СУ-5-1, СУ-5-2 и СУ-5-3 — различавшихся в основном вооружением.

Все три самоходки "триплекса" имели полуоткрытую (забронированную спереди и частично с бортов) боевую рубку, размещенную над кормовой частью машины.

На САУ СУ-5-1 устанавливалась 76-мм пушка обр. 1902/30 г. Горизонтальный угол наведения пушки составлял ±15°, вертикальный — от-5° до +60°. Имелись штатные телескопический прицел и панорама Герца. При стрельбе с места полик заряжающего опускался. Боекомплект пушки, уложенный непосредственно в машине, состоял всего из пяти выстрелов. Поэтому предусматривался подвоз боеприпасов на специальном бронированном транспортере, выполненном на шасси Т-26.

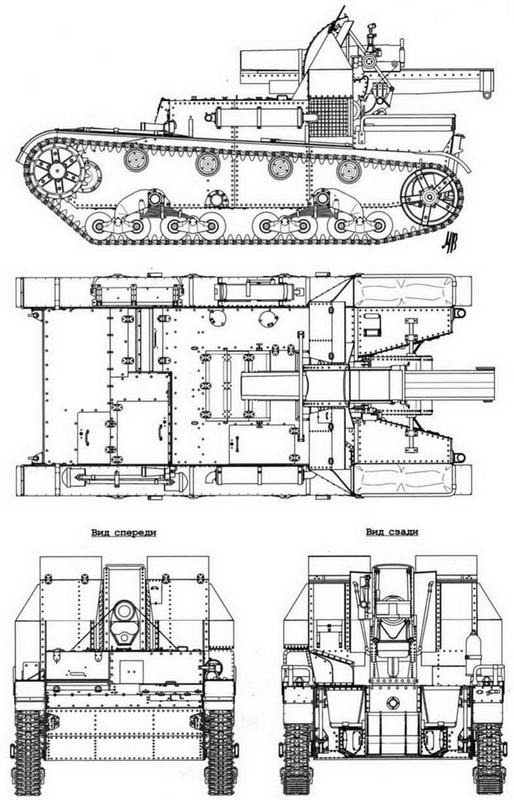

СУ-5-2

СУ-5-2 отличалась от СУ-5-1 вооружением. На ней устанавливалась 122-мм гаубица обр. 1910/30 г., а на СУ-5-3 — 152-мм мортира обр. 1931 г. С целью повышения устойчивости при стрельбе у двух последних артсамоходов откидывались два сошника.

В 1934 году были изготовлены опытные образцы САУ "малого триплекса", но этап заводских испытаний преодолела только СУ-5-2, показавшаяся военным наиболее перспективной.

Войсковые испытания СУ-5-2 пробегом и стрельбой проходили с 25 июня по 20 июля 1936 года в 7-м мехкорпусе по специальной программе, утвержденной начальником вооружений РККА. Целью испытаний были проверка качества и выявление конструктивных недостатков у машин первой установочной серии, выпущенных заводом № 185, В испытаниях участвовали две машины — № 003-Г и № 008-Г. Об их результатах можно почерпнуть информацию из соответствующего отчета.

"Всего сделано по 100 выстрелов из каждой. Поворот орудия на сторону 13°50'.

Испытания пробегом (маршрут Петергоф — Луга): № 003 — 988,8 км. № 008 — 1014 км. Максимальная скорость по шоссе — 30 км/ч, по проселку — 18—20 км/ч, запас хода по шоссе — 225 км. по местности —130 км.

Помимо водителя на СУ размещены 4 человека, но в сухую погоду сильная пыль делает пребывание расчета на машине почти невозможным.

СУ преодолевала стену высотой 0,9 м, ров шириной до 2,5 м, брод — 1м, спуск по косогору — 36°.

Заключение:

1. СУ-5-2 войсковые испытания выдержала:

2. СУ-5-2 достаточно подвижны и прочны на походе, имеют достаточную проходимость по местности, устойчивое положение при стрельбе;

3. при внесении изменений и дополнений их желательно принять на вооружение механизированных соединений как артиллерию непосредственной поддержки".

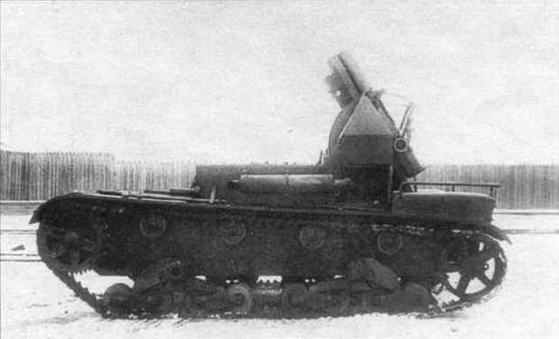

Самоходная установка СУ-5-2. 122-мм гаубица — на максимальном углу возвышения

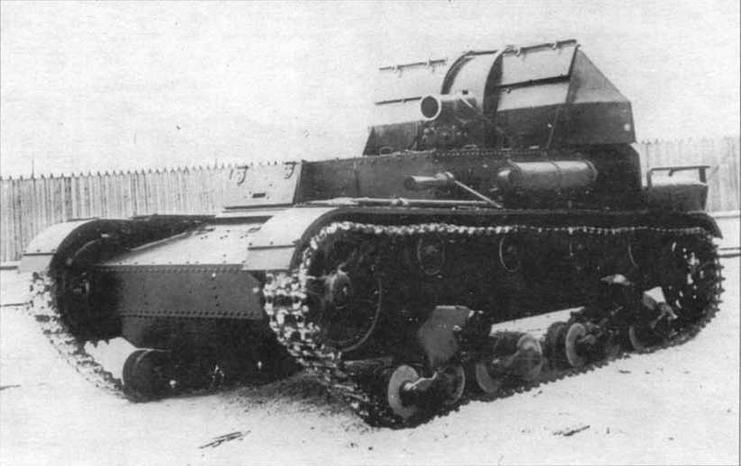

Самоходная установка СУ-5-5 была вооружена 152-мм мортирой

В ходе испытаний была уточнена и тактико-техническая характеристика СУ-5-2. Масса машины составляла 10 т, что приводило к перегрузке и быстрому перегреву двигателя. Угол горизонтального обстрела из 122-мм гаубицы равнялся 28— 30°, угол возвышения +60°, склонения — 0°. Возимый боекомплект состоял из 4 снарядов и 6 зарядов. Высота линии огня —1880 мм. Скорострельность — 4—5 выстр./мин. Время перехода из походного положения в боевое — 25— 30 с.

(в скане пропущена 35 стр.)

ной подвески. Таким образом, увеличивалась площадка, где действовал расчет орудия.

В переднем и заднем откидных щитах имелись шаровые установки пулеметов ДТ. К внутренним стенкам корпуса крепились складывавшиеся сиденья расчета. Расчет боевой машины состоял из 6 человек.

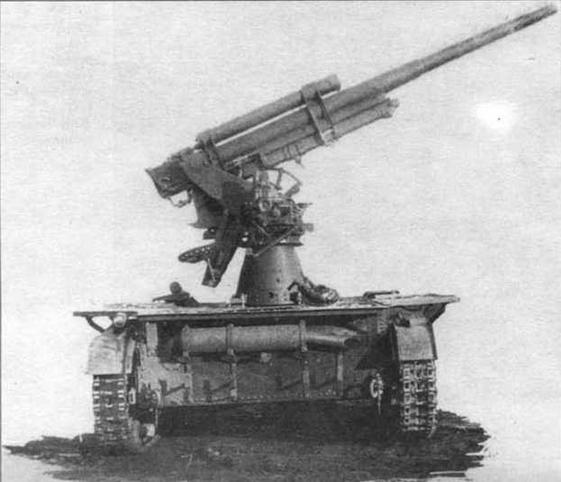

Самоходная установка СУ-6 в боевом положении

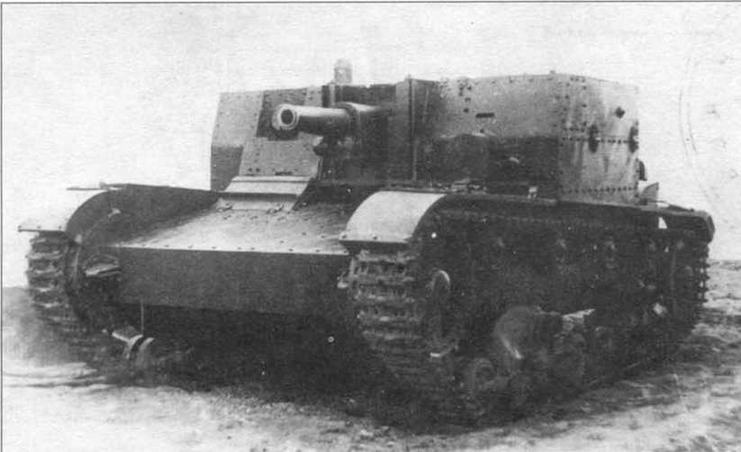

Самоходная артиллерийская установка АТ-1

Силовая установка и силовая передача практически без изменений были заимствованы у танка Т-26. Изменениям подверглись приводы управления танком и узлы подвески. В средней части корпуса с каждой стороны дополнительно установлено по одному опорному катку, подрессоренному спиральной пружиной. Для выключения подрессоривания при стрельбе использовалось специальное гидравлическое устройство.

Заводские испытания опытного образца зенитной установки состоялись в сентябре — октябре 1935 года. Уже 13 октября установка поступила с завода № 185 на НИАП, где почти год проходили ее полигонные испытания. Впрочем, за это время САУ долго стояла в ремонте, а кроме того, в течение трех месяцев она использовалась для испытаний 37-мм автоматической пушки. При этом 76-мм зенитная пушка была демонтирована.

Ходовые испытания на 750 км продолжались с 25 июня по 14 сентября 1936 года с промежутками для ремонта двигателя и ходовой части, сильно перегруженных из-за возросшей массы боевой машины. После марша в 15—25 км со скоростью 25 км/ч требовалась остановка, так как температура масла приближалась к 105 °С.

Не слишком обнадеживали и результаты стрельбовых испытаний, в ходе которых было сделано 416 выстрелов из 76-мм пушки. Кучность стрельбы в начале испытаний была удовлетворительной. а в конце — неудовлетворительной. причем как с включенным, так и с выключенным подрессориванием. При стрельбе с ходу при движении по лугу со скоростью 7—10 км/ч было сделано 8 выстрелов с дистанции 400—500 м по щиту. Попаданий не наблюдалось.

В заключении, сделанном комиссией по окончании испытаний, говорилось об этих и других недостатках САУ СУ-6.

Так. отмечалось, что масса САУ составляет 11 т против 8,4 у танка Т-26, что приводит к перегреву двигателя и быстрому износу штатных опорных катков, начиная с "двадцать шестого". Выявились неудовлетворительные прочность рессор и устойчивость системы при выстреле. СУ-6 подпрыгивала на высоту до 170 мм при стрельбе с углом возвышения 0°, а также откатывалась назад до 210 мм. При каждом выстреле отмечалась сбиваемость наводки до 15' при угле возвышения +85°. Кроме того, расчет СУ-6 в походном положении полностью на САУ не помещался и установщики дистанционных трубок должны были ехать на машине сопровождения.
