Для освещения пути на броневых кожухах крыльев были установлены поворотные фары, управлявшиеся изнутри машины. Поворот фар осуществлялся раздельно и допускал возможность кругового обзора местности. Фары были забронированы и во время обстрела могли быть повернуты стеклами к корпусу машины. Задние фонари также включались раздельно и могли использоваться для сигнализации идущим сзади машинам.

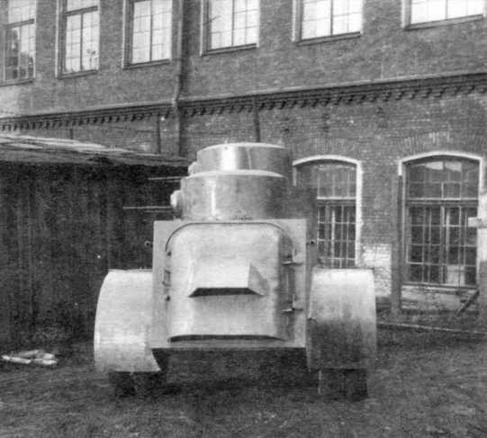

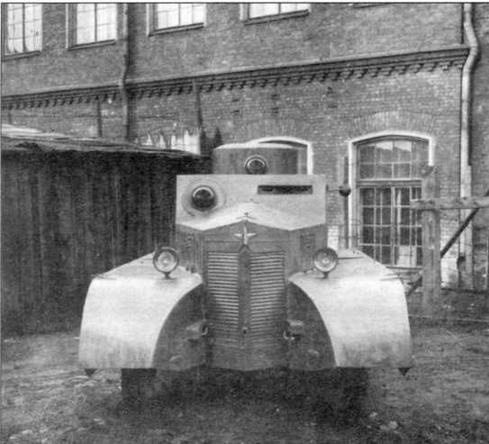

Бронеавтомобиль БАД-1. Вид спереди (слева) и сзади (справа)

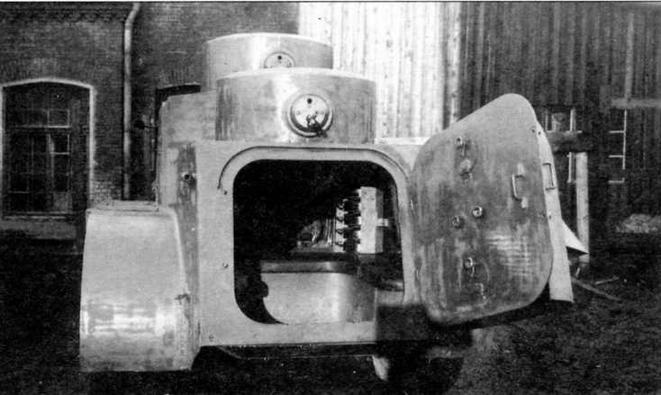

Бронеавтомобиль БАД-1 с открытой кормовой дверью, через которую видны сиденье кормового стрелка и укладка магазинов к пулемету ДТ

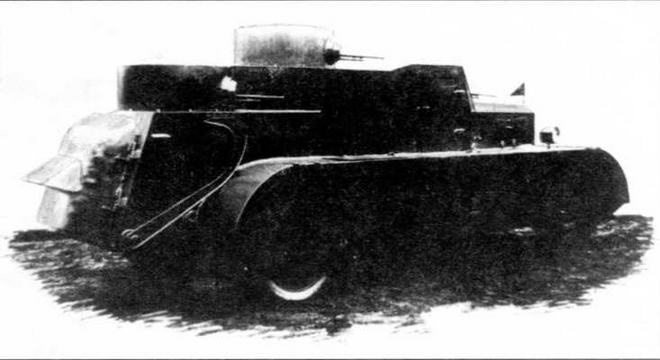

На этом снимке хорошо виден откидной крюк на правом борту машины, предназначавшийся для разборки баррикад и заграждений

Световая сигнализация использовалась и для внутренней связи между членами экипажа, в частности, при работе кормовыми крюками. Задний пулеметчик, наблюдавший через смотровое окно за местностью, нажимом одной из кнопок включал на щитке водителя лампочку соответствующего цвета, обозначавшего команду: "стоп", "назад", "вперед" и "полный вперед". При открывании кранов на баллонах дымовой завесы тот же пулеметчик включал на щитке водителя специальную лампочку, указывавшую на необходимость движения машины вперед с определенной скоростью.

Бронеавтодрезина БАД-1 проходила испытания в ноябре 1931 года, после чего была передана Управлению погранохраны ПП ОГПУ в ЛВО. Несмотря на свои очевидные недостатки: большие размеры, маленький дорожный просвет и невысокую удельную мощность, эта машина представляет несомненный интерес как едва ли не первый в СССР пример создания бронеавтомобиля, приспособленного для ведения боевых действий с использованием железнодорожной колеи.

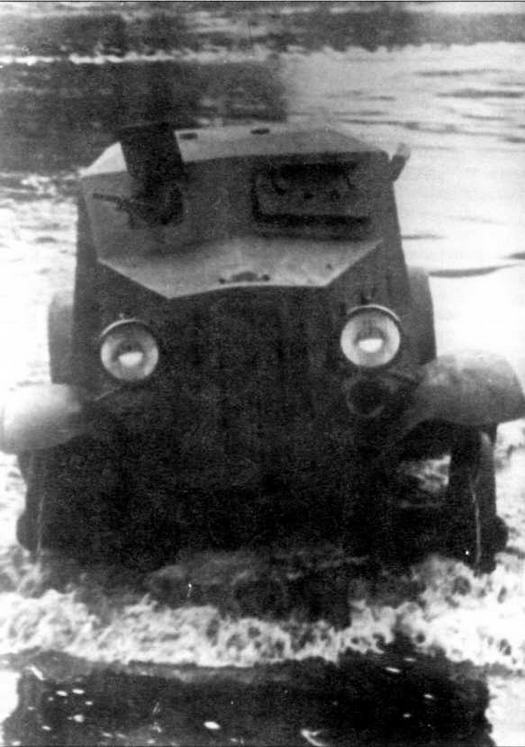

Бронеавтомобиль Д-8 преодолевает вброд водную преграду

Легкий бронеавтомобиль Д-8 был изготовлен в 1931 году на Ижорском заводе. Его проект разработало Опытно-конструкторское и испытательное бюро УММ РККА, возглавляемое Н.И.Дыренковым. Следует отметить, что изобретатель-самоучка Николай Дыренков имел только начальное образование. Однако, судя по сохранившимся документам, он имел весьма напористый характер и умел убеждать в своей правоте. Это было подчас и не очень сложно, поскольку очень немногие тогдашние военные руководители в СССР имели высшее и тем более высшее техническое образование. Н.И.Дыренков имел, без сомнения, неплохие организаторские способности. Сразу после создания КБ он развернул бурную деятельность по целому ряду проектов: танков, бронеавтомобилей, бронированных тракторов, боевых химических машин, мотоброневагонов. Н.И.Дыренков разрабатывал сварные и штампованные корпуса для танков, новый состав брони, вездеходы и трансмиссии — всего более 50 различных конструкций за полтора года! Но природная изобретательность не могла компенсировать отсутствие инженерного образования, и почти все его проекты оказались неудачными.

Примером изобретательности и напористости Н.И.Дыренкова служит и история создания бронеавтомобиля Д-8. Вот что пишет в своей книге "Автомобили России и СССР" известный историк отечественного автомобилестроения Л.М.Шугуров:

"...Во время визита на завод одного из заместителей наркома обороны в 1931 году тот, просматривая в кабинете Дыренкова американский журнал "Арми Орднанс", обратил внимание хозяина кабинета на последние модели бронеавтомобилей США. Они имели низкий силуэт и сильно наклоненные броневые листы, способствующие рикошетированию пуль. Дыренков ответил, что работа над подобной моделью у него уже идет и завтра он готов ее продемонстрировать. После ухода гостя Дыренков распорядился снять легковой кузов со своего служебного автомобиля, вызвал плотника и уже к вечеру на шасси стоял фанерный макет со следами карандаша, которым изобретательный инженер размечал выкройки прямо по листам фанеры. Затем подогнанный по шасси макет разобрали и по импровизированным фанерным лекалам вырезали из бронелистов панели, собрали из них кузов, установили его на шасси. Самым трудоемким оказалась сушка окрашенного масляной краской броневика посредством паяльных ламп. Но к полудню Дыренков смог представить высокому гостю готовый для пробных стрельб корпус Д-8, смонтированный на шасси ГАЗ-А..."

По-видимому, прототипом при создании Д-8 послужил американский полубронированный автомобиль Т.6, имевший корпус аналогичной формы. В качестве же шасси использовался, скорее, "Форд А", а не ГАЗ, который тогда еще не производился.

Характерной особенностью Д-8 (как, впрочем, и его американского прототипа) было отсутствие башни. Корпус машины — клепаный, собирался из катаных броневых листов толщиной 3 и 7 мм, располагавшихся под сравнительно большими углами наклона. Для наблюдения за полем боя в крышке смотрового люка водителя и боковых дверях корпуса имелись смотровые щели, закрывавшиеся изнутри бронезаслонками. В крыше корпуса также находился люк для наблюдения.

Бронекапот с откидывающимися боковыми складными дверцами впереди имел жалюзи, через которые к радиатору подавался воздух. В боевой обстановке эти жалюзи закрывались, а воздух шел через наклонный бронелоток, защищавший переднюю ось и картер.

Вооружение бронемашины состояло из пулемета ДТ с запасом патронов в 2079 шт. (в том числе 756 бронебойных), расположенного в правом лобовом листе, рядом с водителем, и такого же запасного пулемета, для которого, по предложению К.Е.Ворошилова, в кормовой части была предусмотрена дополнительная огневая точка. Поскольку в боковых стенках имелись еще две бойницы, снабженные бронезаслонками, экипаж Д-8 в случае необходимости мог вести почти круговой обстрел.

Одновременно с Д-8 был разработан и построен его вариант Д-12, вооруженный еще и зенитным пулеметом системы "максим". Он устанавливался на авиационной турели на крыше бронекорпуса. Стрельба из него велась с остановок. Из-за этого корпус в задней части пришлось изменить, увеличив объем боевого отделения и уменьшив угол наклона кормовых листов брони. Задний пулемет ДТ на машине Д-12 уже не устанавливался.

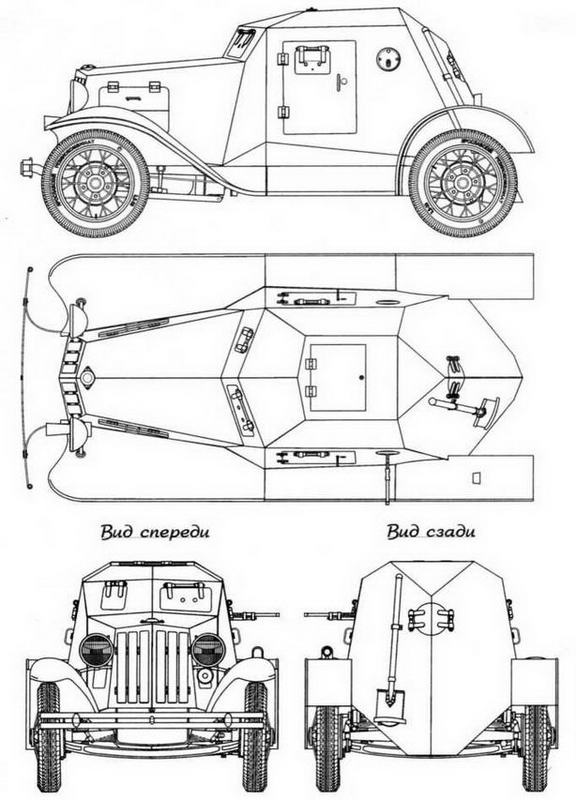

Д-8
