В 1963 году на Волгоградском тракторном заводе (ВгТЗ) — так с 1961 года стал называться СТЗ — разработали легкий плавающий танк — объект 906. При его создании использовались некоторые конструктивные решения, применяемые при проектировании танка ПТ-76Б. Корпус танка был сварен из листов алюминиевого сплава, которые имели различную толщину, вплоть до 30 мм. Из алюминиевого сплава были изготовлены и другие детали и узлы танка, например 14 опорных катков В башне, выполненной из 15-мм стальной брони, была установлена 85-мм пушка Д-58, стабилизированная в двух плоскостях наведения, и спаренный с ней пулемет СГМТ. Боекомплект состоял из 40 выстрелов с кумулятивными снарядами и 2000 патронов. В нише башни располагался автомат заряжания транспортерного типа на 15 выстрелов. На танке устанавливались дизельный двигатель Д-6-300М мощностью 300 л.с. и механическая трансмиссия. Второй вариант боевой машины, оснащенный дизелем УТД-20, имел обозначение «объект 906Б». Максимальная скорость танка массой 15 т достигала 75 км/ч, запас хода — 250 км (с дополнительными баками — 500 км).

Обе изготовленные машины прошли заводские испытания. На базе объекта 906, именуемого в некоторых отечественных источниках и как ПТ-85, были разработаны проекты командно-штабной машины (объект 909) с УКВ радиостанцией «Бант» и плавающего танка (ПТ-90), вооруженного 90-мм гладкоствольной пушкой.

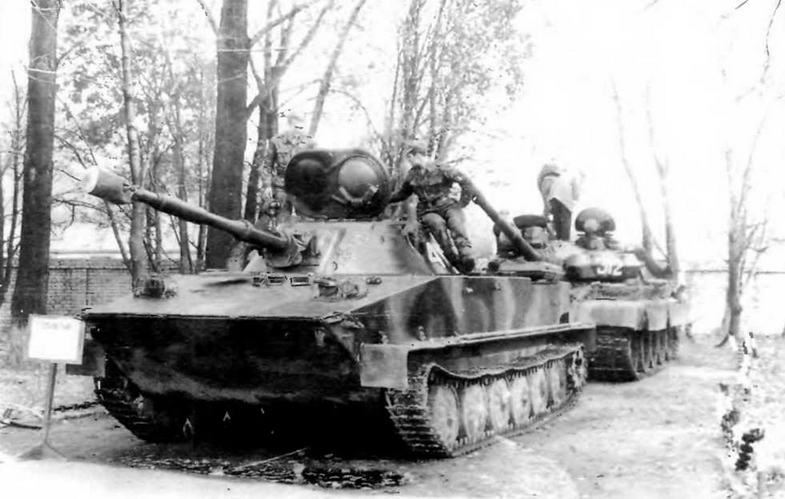

ПТ-76Б поздних выпусков и Т-55АМ из состава 336-й гвардейской бригады морской пехоты Балтийского флота. Снимок начала 1990-х годов

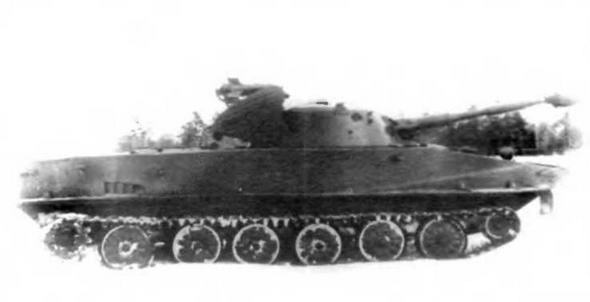

ПТ-76, оборудованный пусковой установкой противотанковых ракет «Малютка» (две ПТУР на ПУ)

Основное внимание при создании танка «объект 906» было направлено на улучшение огневых возможностей и подвижности на суше. Водоходные свойства изменились незначительно, и скорость на воде смогли увеличить только до 12 км/ч. Работами по улучшению водоходных характеристик руководили ведущие конструкторы А.И.Русанов и В.А.Чурилин. Они и сами принимали активное участие в проектировании водометов, водоотливных систем и других устройств для обеспечения движения танка по воде.

В 1964 году на ВгТЗ на базе танка ПТ-76Б была разработана боевая машина пехоты — объект 914. Ее боевая масса составляла 14,4 т. Экипаж состоял из двух человек. Кроме того, е машине располагались восемь десантников. Размещение десанта — активное. Справа и слева от механика-водителя находились два пулеметчика. Пулеметы крепились на лобовом листе корпуса в шаровых установках. В бортах передней части корпуса имелось шесть амбразур для стрелкового оружия. Над боевым отделением устанавливалась башня, заимствованная у объекта 765 (БМП-1). В ней размещалась 73-мм гладкоствольная пушка 2А23 «Гром» и спаренный с ней пулемет. Боекомплект пушки состоял из 40 выстрелов. Над стволом орудия монтировалась пусковая установка ПТУР «Малютка» (боекомплект— 4 ракеты). Двигатель В-6Ф мощностью 300 л.с. размещался в кормовой части корпуса слева. Справа находился выход для десанта. Максимальная скорость движения составляла 65 км/ч по суше и 10 км/ч — на плаву. На ВгТЗ был изготовлен опытный образец боевой машины пехоты — объект 914.

В конце 1950-х годов на базе ПТ-76 были спроектированы несколько образцов ракетных пусковых установок. Так, уже в 1956 году под руководством ведущего инженера Л.И.Горлицкого в КБ Кировского завода разработали ракетную установку в виде 16-ствольного пакета труб, в которых располагались 140-мм турбореактивные неуправляемые снаряды с кумулятивной головной частью. Экипаж этой ракетной установки состоял из двух человек. Она была способна стрелять одиночными выстрелами или вести залповый огонь по площадям. Опытный образец этой машины, получивший обозначение «объект 280», изготовили на Кировском заводе в цехе МХ100. После заводских и полигонных испытаний решили выпустить опытную партию таких машин для прохождения государственных и войсковых испытаний. В 1958 году объект 280 вместе с другими образцами бронетанковой техники был показан членам правительства. Успеха он не имел, и работы по нему прекратили.

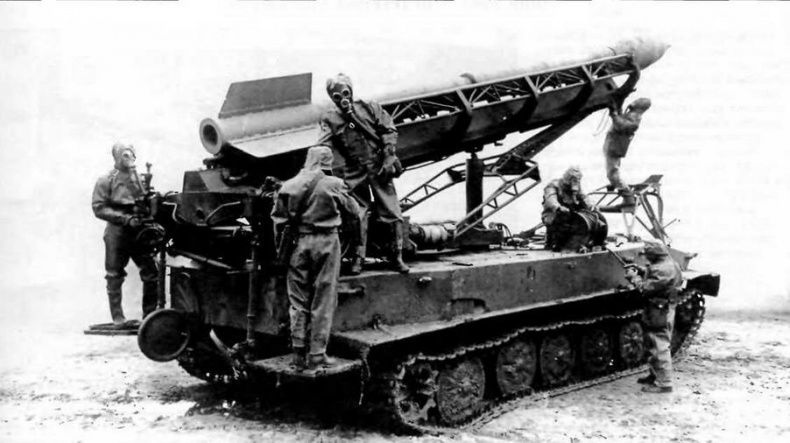

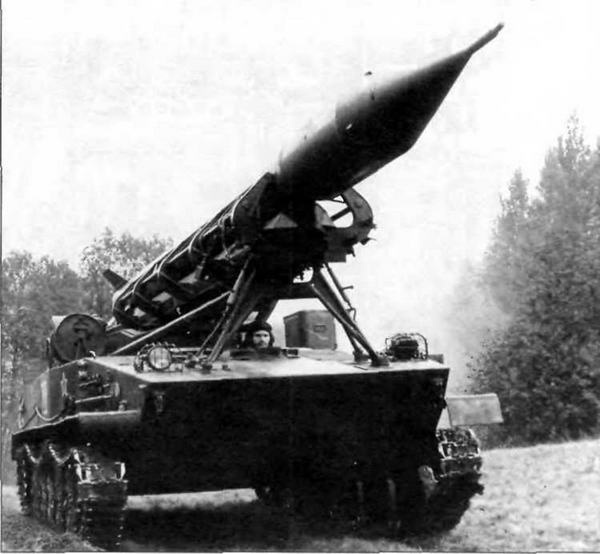

Пусковые установки 2П16 комплекса 2К6 «Луна». 1960-е годы (фото вверху и внизу). Обе машины оснащены ракетами ЗРЮ с надкалиберными головными частями ЗН14 для ядерных зарядов

Плавающий танк ПТ-76 — боевая бронированная машина легкого типа, имеющая классическую компоновку с кормовым расположением двигателя и трансмиссии. Внутри корпус танка разделен на три отделения: управления, боевое и силовое. Отделение управления расположено в носовой части корпуса. В нем размещены: рычаги и педали управления, привод управления волноотражательным щитком, контрольноизмерительные приборы, курсоуказатель (гирополукомпас ГПК-48, у ПТ- 76Б — ГПК-59), приборы наблюдения механика-водителя, аппарат № 3 танкового переговорного устройства, две аккумуляторные батареи, баллон со сжатым воздухом, кран-редуктор с манометром системы воздухопуска двигателя, два баллона и автомат системы противопожарного оборудования, ручной топливоподкачивающий насос, выключатель аккумуляторных батарей, реле стартера, сиденье механика-водителя и часть ЗИП.

Боевое отделение расположено в средней части корпуса танка и в башне. В башне размещены: пушка, спаренный пулемет, автомат Калашникова, прицельные приспособления, приборы наблюдения, часть боекомплекта, механизмы и электроаппаратура поворота башни, радиостанция, сигнальный пульт, вентилятор. Кроме того, в боевом отделении находятся: сиденье заряжающего (справа от пушки), сиденье командира (слева от пушки), ручной водооткачивающий насос (на танках без электрического насоса), вращающийся полик с частью боекомплекта и ВКУ, один или два ручных огнетушителя и часть ЗИП. По днищу боевого отделения проходят торсионные валы и тяги приводов управления.

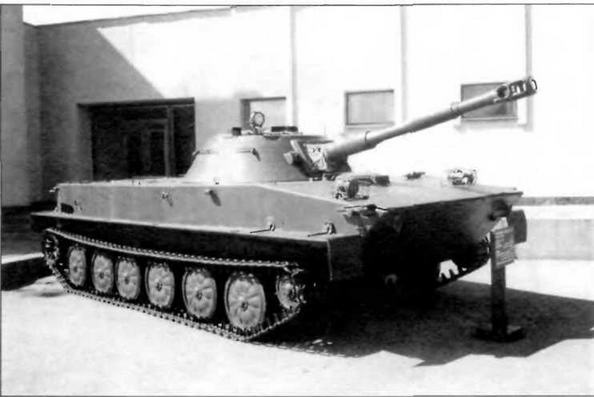

ПТ-76 поздних выпусков в экспозиции Музея Великой Отечественной войны в Киеве

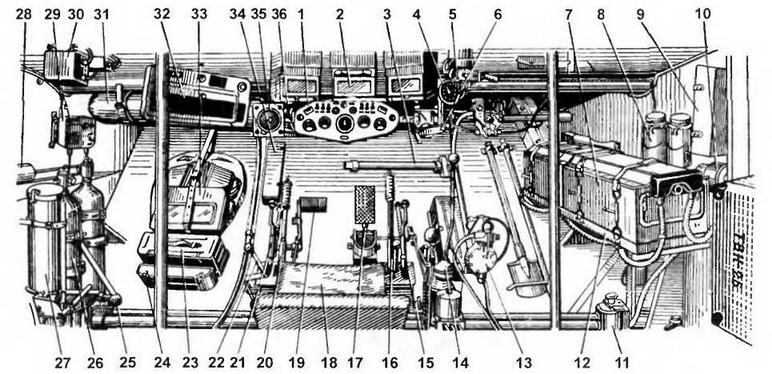

Отделение управления;

1 — центральный щиток; 2 — прибор наблюдения; 3 — кувалда; 4 — спидометр; 5 — механизм открывания и закрывания люка; 6 — рукоятка привода управления волноотражательным щитом; 7 — аккумуляторная батарея; 8 — бачок для питьевой воды; 9 — ящик приборов наблюдения; 10 — реле стартера; 11 — выключатель аккумуляторных батарей; 12 — аккумуляторная рама; 13 — ручной топливоподкачивающий насос; 14 — кулиса; 15,21—рычаги управления заслонками водометного движителя; 16,20 — рычаги управления бортовыми фрикционами и тормозами; 17 — педаль подачи топлива; 18 — сиденье механика-водителя; 19 — педаль главного фрикциона; 22 — рычаг управления муфтой внутреннего редуктора; 23 — ящик для инструмента; 24 — ящик для гранат; 25 — рычаг управления приводом дроссельной заслонки эжектора; 26 — баллон ППО; 27 — шприц-пресс; 28 — преобразователь гирополукомпаса; 29—автомат ППО, 30 — блок питания ТВН-2Б; 31 — баллон со сжатым воздухом, 32 — распределительный щиток; 33 — защитный колпак механика-водителя; 34 — ящик ЗИП электрооборудования; 35 — гирополукомпас; 36 — ключ для натяжения гусениц
