В настоящее время «ягдпантеры» сохраняются в музее Абердинского полигона в США, в танковых музеях в Мюнстере (Германия) и Самюре (Франция), в Имперском военном музее (Imperial War Museum) в Лондоне и в Музее бронетанкового вооружения и техники в Кубинке под Москвой.

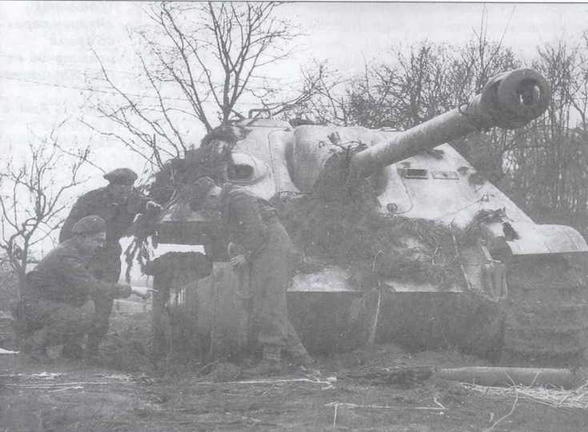

Английские танкисты осматривают «Ягдпантеру», подорвавшуюся на мине. Германия, март 1945 года

Казенная часть и станок 88-мм пушки в рубке «Ягдпантеры»

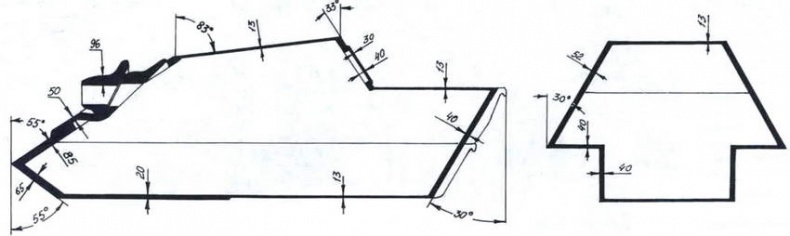

Схема бронирования самоходной установки «Ягдпантера»

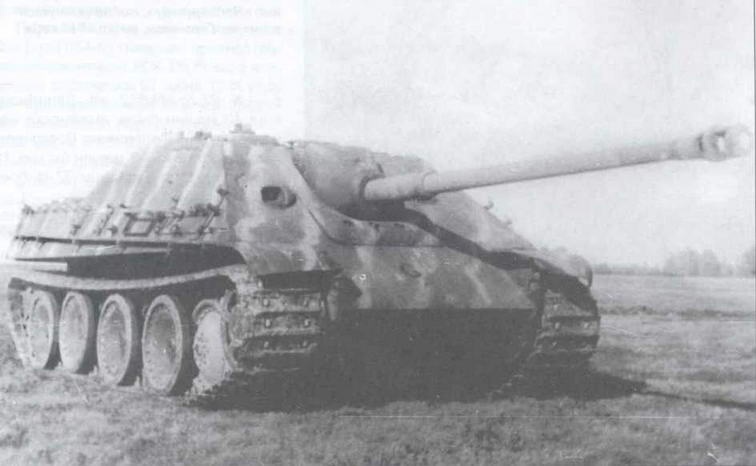

Трофейная «Ягдпантера» во время испытаний на НИБТПолигоне ГБТУ Красной Армии в Кубинке. 1945 год

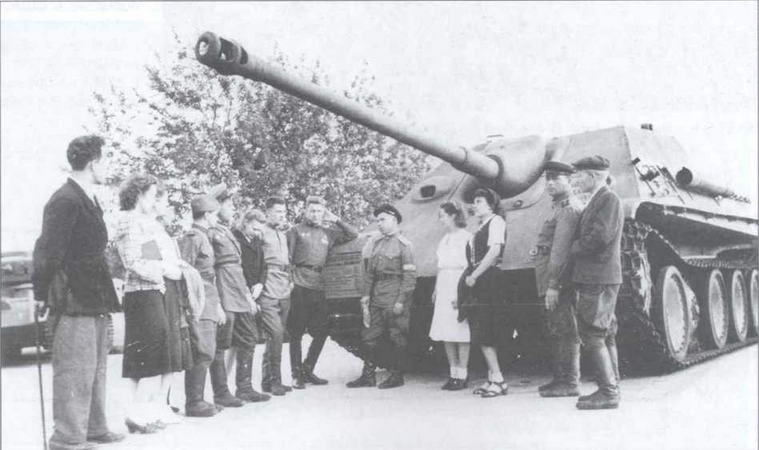

Москва, Центральный парк культуры и отдыха имени Горького, выставка трофейной техники. Воины Красной Армии и передовики производства знакомятся с захваченной «Ягдпантерой», 1945 год

Тактико-технические характеристики САУ «Ягдпантера»

Боевая масса, т 45,5

Экипаж, чел 5

Габаритные размеры, мм:

длина 9870

ширина 3270

высота 2715

клиренс 560

Высота линии огня, мм 1960

Толщина брони, мм:

лоб корпуса 80

борт 50

корма 40

крыша 25

днище 16

Максимальная скорость движения, км/ч:

по шоссе 46

по местности 24

Запас хода, км:

по шоссе 200

по местности 100

Преодолеваемые препятствия:

угол подъема, град 30

ширина рва. м 2,45

высота стенки, м 0,9

глубина брода,м 1,55

Удельное давление, кг/см 20,9

Удельная мощность, л.с./т 15,63

Шасси танка «Пантера» предполагалось также использовать для создания самоходных орудий, вооруженных пушками и гаубицами крупного калибра.

В сентябре 1942 года была разработана САУ, вооруженная 105-мм легкой полевой гаубицей leFH 43. К концу года изготовили ее деревянный макет. Гаубица устанавливалась в полуоткрытой вращающейся на 360° башне. Толщина брони: 50 мм — лоб и 20 мм — борт и корма. Этот проект получил обозначение Grille 15.

Фирмой Krupp разрабатывалась установка со 128-мм противотанковой пушкой РаК 80 L/55 — Grille 12. В свою очередь, фирма Rheinmetall разработала несколько проектов САУ, в том числе Gerat 811 со 150-мм тяжелой полевой гаубицей sFH 18/4, Gerat 5-1530 с гаубицей sFH 43 того же калибра и вооруженную 128-мм пушкой К 43 самоходку Gerat 5-1213.

Планировалось и создание штурмовых орудий Sturm-Panther с мортирами калибра 150 и 210 мм.

Еще одной конструкцией на шасси «Пантеры» стал так называемый универсальный гусеничный транспортер Waffentrager, проектировавшийся с июня 1943 года фирмами Alkett, Daimler-Benz и Krupp. Базовое шасси предполагалось укоротить до шести опорных катков и использовать под монтаж различного вооружения — от счетверенной установки 20-мм зенитных пушек до 75-мм противотанковой пушки РаК 42 L/70. Боевая масса машины, получившей обозначение VK 2801, составляла 26,5 т. В силовой установке предполагалось использовать бензиновый двигатель Maybach HL 100 мощностью 400 л.с. или дизель Daimler-Benz МВ 819. Максимальная скорость достигала 50 км/ч, а при использовании опорных катков диаметром 700 мм — 30 км/ч. Предусматривалось и применение VK 2801 в качестве дрезины, для чего имелся железнодорожный ход из четырех колес, выдвигавшихся гидравликой из днища машины. Дальше всех в разработке проекта продвинулась фирма Krupp. К октябрю 1943 года масса ее варианта достигла 33 т. На этой машине уже должен был использоваться «родной» пантеровский двигатель Maybach HL 230 мощностью 650 л.с. Месяцем позже по решению министерства вооружения проектирование универсального гусеничного транспортера прекратили как бесперспективное.

В конце войны фирма Skoda разработала на базе «Пантеры» проект самоходной установки для запуска неуправляемых ракет калибра 105 мм. Пусковая установка могла поворачиваться на 360°, углы вертикального наведения колебались между — 5 и +75°. Дальность полета ракет достигала 5000 м. Эта машина, как, впрочем, и все перечисленные, так и осталась на бумаге.

Фотокопия эскиза САУ Grille 12

В конце 1942 года фирма Krupp начала работы над машиной Flakpanzer 42, вооруженной 88-мм зенитной пушкой FlaK 41 во вращающейся на 360° башне. Однако после нескольких месяцев проектирования более пригодными для самоходных установок признали автоматические зенитные орудия калибров 20 и 37 мм.

21 мая 1943 года фирма Rheinmetall представила проект счетверенной установки 20-мм автоматических пушек MG 151/20. Пушки смонтировали в полностью бронированной вращающейся башне попарно в два яруса. Углы наведения колебались в пределах от — 7° до +75°. Бронирование башни было идентично стандартной башне танка «Пантера».

13 января 1944 года фирмы Krupp и Rheinmetall получили заказ на проектирование спаренной установки калибра 37 мм. Вскоре Rheinmetall разработала проект боевой машины Gerat 1554. Две автоматические зенитные пушки FlaK 43 разместили в закрытой вращающейся на 360° башне. Деревянный макет башни в натуральную величину, изготовленный компанией «Братья Ригер», установила на шасси «Пантеры» фирма Daimler-Benz. Эту машину успешно продемонстрировали Гитлеру 7 декабря 1943 года в его ставке в Растенбурге в Восточной Пруссии. Однако серийное производство зенитной самоходки, получившей название «Коелиан» (Coelian), так и не было начато из-за серьезных проблем, возникших с подачей боезапаса при углах возвышения, близких к 90°. Не удалось справиться с трудностями по удалению стреляных гильз и пороховых газов, которые быстро скапливались бы в боевом отделении при интенсивной стрельбе. Кроме того, предпочтение было отдано новой спаренной зенитной пушке FlaK 44.
