Необходимо было создать универсальную систему, способную заменить всю артиллерию ВДВ, к тому же по подвижности не уступающую боевым машинам десанта и имеющую возможность десантироваться с использованием штатных парашютнореактивных систем. Заказчик — ГРАУ открыло тему «Нона», по которой, кроме самоходки для ВДВ, должны были быть разработаны самоходное и буксируемое орудия для сухопутных войск и морской пехоты. Самоходное артиллерийское орудие (САО) для десантников в ГРАУ получило индекс 2С9 «Нона-С». Головным разработчиком новой артиллерийской системы был назначен Центральный научно- исследовательский институт точного машиностроения (ЦНИИточмаш), находящийся в подмосковном Климовске. Артиллерийское орудие 2А51 разрабатывало КБ Пермского машиностроительного завода (ныне ОАО «Мотовилихинские заводы»), боеприпасы — ГНПО «Базальт», шасси — Волгоградский тракторный завод. По одной из легенд, всегда возникающих при создании нового оружия, «ИОНА» — не женское имя, а аббревиатурное сокращение названия — «Новое орудие наземной артиллерии».

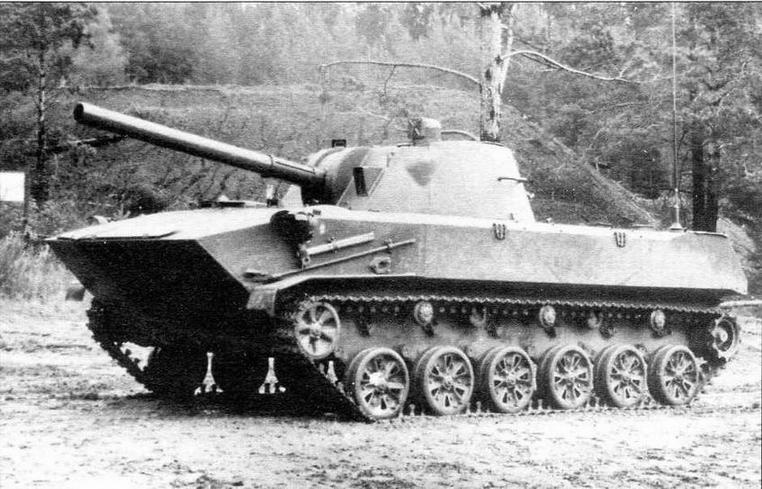

Самоходное артиллерийское орудие «Нона-С» в походном положении при максимальном клиренсе

При выборе калибра орудия руководствовались следующим: боеприпасы САО не должны по могуществу уступать снарядам 122-мм гаубицы Д-30. А поскольку новой артсистемой предполагалось заменить минометы, выбор оказался прост— 120 мм. При этом можно было использовать все типы мин этого калибра, производящиеся отечественной промышленностью и имеющиеся на складах. Учитывая специфику действий десанта, новое орудие должно было быть способно вести стрельбу и боеприпасами вероятного противника. Первоначально 2А51 рассчитывалось на использование французских 120-мм мин, но в дальнейшем прошли испытание на пригодность и мины израильского, китайского, немецкого и испанского производства.

Заново пришлось создавать снаряды, поскольку в номенклатуре ГРАУ раньше такого калибра не было. В ГНПО «Базальт» были созданы выстрелы ЗВОФ54 с осколочно-фугасным снарядом ЗОФ49, ЗВОФ49 с осколочно-фугасным снарядом ЗОФ51, ЗВОФ55 с активно-реактивным осколочно-фугасным снарядом ЗОФ50 и кумулятивный выстрел ЗВБК14 с активно-реактивным снарядом ЗБК19.

2С9

САО «Нона-С» в походном положении при минимальном клиренсе

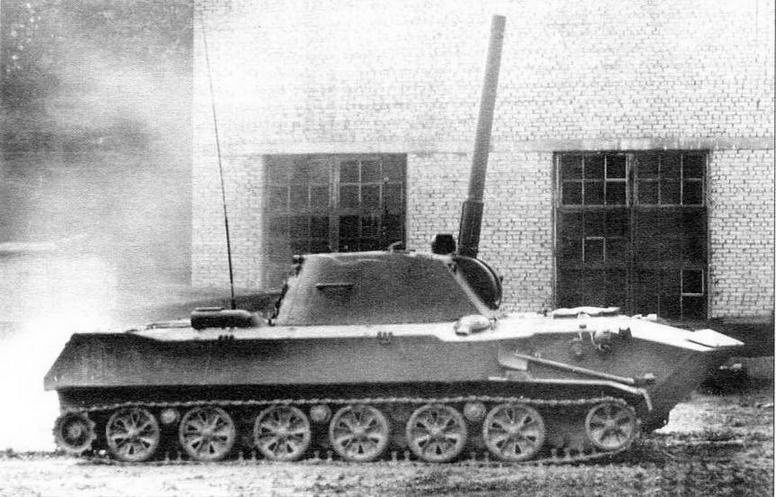

САО в боевом положении при минимальном клиренсе и максимальном угле возвышения орудия (80°)

Все снаряды имеют уже готовые нарезы на ведущем пояске, что обуславливается уникальной конструктивно-баллистической схемой «орудие — выстрел», впервые примененной на «Ноне-С». Конструктивно выстрел состоит из заряда в виде картуза, размещенного на трубке, которая на заднем торце имеет диафрагму, опирающуюся перед выстрелом на конусную часть ствола, а на переднем — элементы замкового устройства и снаряд с взрывателем. Перед стрельбой заряд и снаряд с помощью замкового устройства объединяются в унитарный выстрел, удобный для заряжания. Основной снаряд ЗОФ49 со стальным корпусом обладает мощным осколочным и фугасным действием. При разрыве 4,9 кг взрывчатого вещества A-IX-2 он дает до 3500 осколков массой от 0,5 до 15 г. Обеспечивается пробитие стальной брони толщиной 8 мм на удалении от точки разрыва 15 — 20 м и толщиной 12 — 14 мм — на удалении от точки разрыва 7 — 10 м. Толщина пробиваемой брони из легких сплавов в 2,5 — 3 раза выше. При установке взрывателя на фугасное действие в грунте средней плотности образуется воронка глубиной 2 м и диаметром 5 м. Стрельба производится только с места, как с закрытых позиций, так и прямой наводкой — без предварительной подготовки огневых позиций. Угол горизонтального наведения составляет 70° (по 35° на сторону) и ограничен бонками,приваренными снаружи башни. Вертикальное наведение возможно в пределах от -4° до +80°. Максимальная скорострельность — 10 выстр./мин. При стрельбе прямой наводкой по бронированным и другим целям 2С9 использует кумулятивный снаряд ЗБК19 со стабилизирующим оперением массой 13,17 кг, способный на дистанции прямого выстрела (около 500 метров) пробить броню приблизительно 600 мм толщиной.

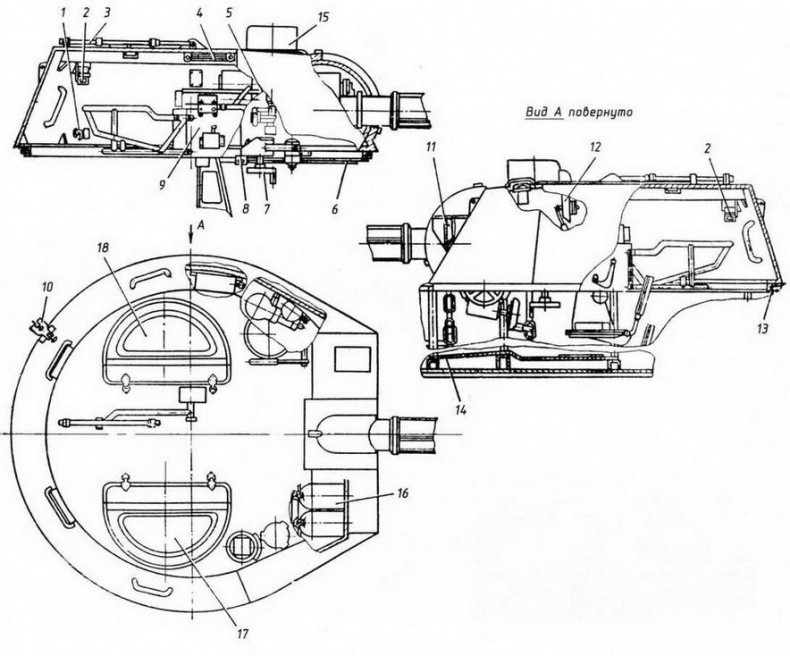

Боевое отделение:

1 — ручка стопора: 2 — прибор наблюдения ТНПО-170А; 3 — штырь; 4 — стопор; 5 — прицел 1П8; 6 — сектор; 7 — поворотный меха- ■ низм; 8 — указатель; 9 — орудие; 10 — стопор; 11 — защитное стекло СЭТ1; 12 — прибор наблюдения МК-4; 13 — погон; 14 — полик; 15 — колпак панорамы; 16 — пневмооборудование; 17 — крышка люка заряжающего; 18 — крышка люка наводчика

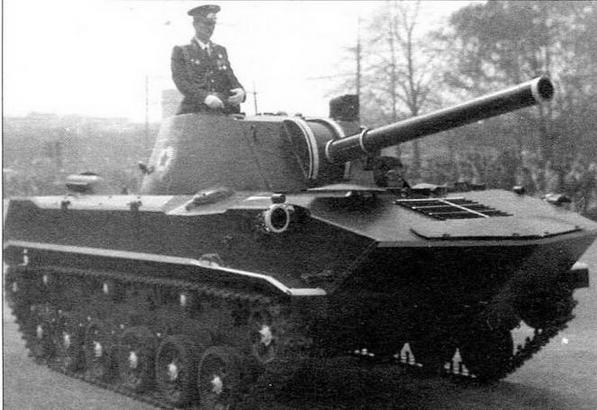

Впервые на параде в Москве САО «Нона-С» были показаны 9 мая 1985 года

Установка орудия:

1 — ствол: 2 — кожух: 3 — люлька: 4 — рукоятка повторного взвода: 5 — ограждение: 6 — рукоятка спуска: 7 — подъемный механизм; 8 — маска

Вид сверху на САО «Нона-С». Москва, 9 мая 1985 года. Обращает на себя внимание массивный патрубок системы питания двигателя воздухом, установленный в правой части крыши МТО

К орудиям «Нона» на базе 122-мм корректируемого снаряда «Китолов» создан аналогичный боеприпас калибра 120 мм — «Китолов-2». Осколочно-фугасный снаряд с дальностью стрельбы до 14 км имеет лазерную систему самонаведения.

Боекомплект САО состоит из 25 выстрелов: пять кумулятивных снарядов, 20 мин или снарядов в любых комбинациях. Помимо снарядов и мин в боекомплект входят 13 футляров с двумя полными зарядами на зарядных устройствах в каждом и два ящика с 20 пакетами пучков пороха для комплектации переменных зарядов. При длительной стрельбе имеется специальный лоток для подачи боеприпасов с грунта.

Орудие 2А51, разработанное под руководством Ю.Н.Калачникова в КБ Пермского машиностроительного завода под научным руководством А.Г.Новожилова из ЦНИИточмаша, является нарезным, казнозарядным и имеет необычную конструкцию, обусловленную применением боеприпасов безгильзового заряжания. Комбинированный полуавтоматический затвор 2А51 снабжен пластическим обтюратором пороховых газов — он же служит досылателем выстрела в ствол. Казенная часть ствола имеет специальный профиль для заряжания как снарядов, так и мин. Кстати, это — «ноу-хау», поэтому в техническом описании орудия нет разрезов ствола и казенной части. Досылка выстрела производится не механическим досылателем, как в обычных пушках и гаубицах, а сжатым воздухом. Кроме того, сжатым воздухом продувается ствол для удаления остатков пороховых газов при открывании затвора после выстрела. Для этого используются два баллона, установленные на передней стенке башни. Емкости баллонов хватает для досылки выстрела в камору, откидывания рамы в крайнее заднее положение и продувки канала ствола. Автоматическая зарядка баллонов производится от штатного воздушного компрессора системы запуска двигателя шасси.
