Cromwell VII — это Cromwell моделей III, IV и V с увеличенной толщиной брони корпуса и башни (лоб — 101, борт корпуса — 35, борт башни — 75 мм). Машина изготавливалась в соответствии с прототипом Cromwell Pilot D. Масса этого танка возросла до 29 т. На нем усилили подвеску, ввели сплошные резиновые бандажи опорных катков, увеличили ширину гусеницы до 394 мм. За счет изменения передаточного отношения коробки передач максимальная скорость снизилась до 51 км/ч.

Танк поддержки Cromwell VIII — это Cromwell VI с увеличенной до 101 мм лобовой броней и Cromwell I с увеличенной толщиной брони и 95-мм гаубицей.

Помимо линейных модификаций, на базе танка «Кромвель» построили значительное количество специальных машин: командирских и командно-штабных, передовых артиллерийских наблюдателей, БРЭМ и инженерных.

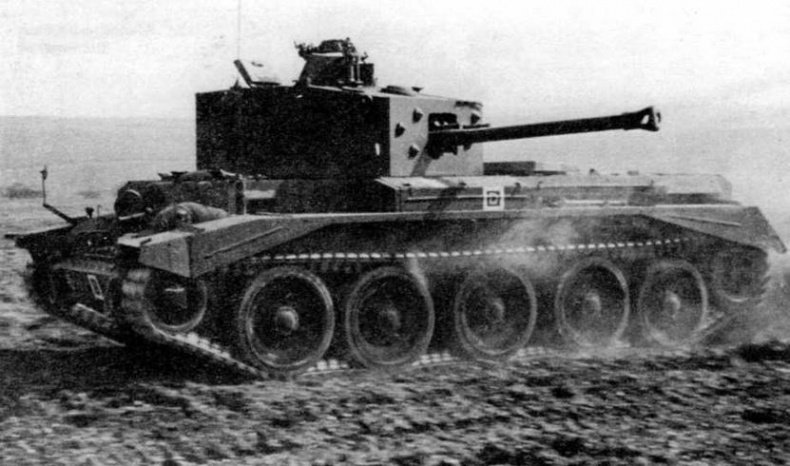

Танк Cromwell V из состава Гвардейской танковой дивизии во время учений накануне высадки в Нормандии. 1944 год

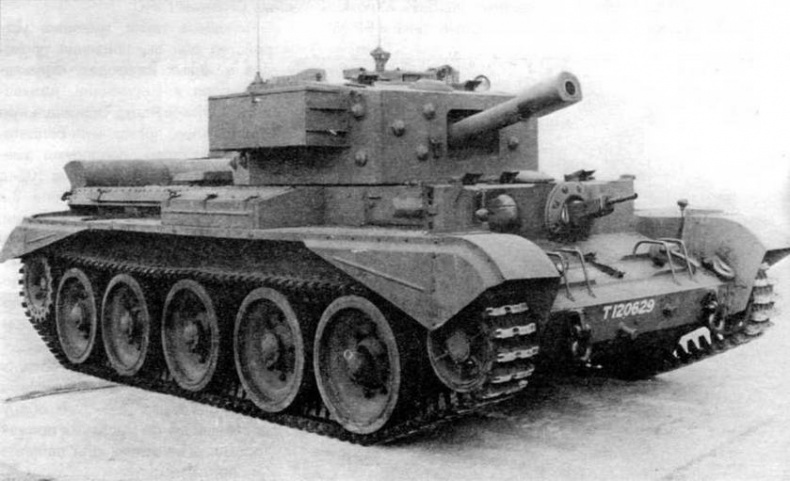

Танк непосредственной поддержки Cromwell VI

Линейные танки переоборудовались в командирские машины Cromwell Command. При этом орудие заменялось деревянным макетом. В башне устанавливались две радиостанции № 19, планшет для работы с картой и т.п. Танк предназначался для командиров танковых бригад и дивизий. Радиостанции позволяли поддерживать связь с командованием (корпуса, дивизии) и подчиненными (бригадой, полком). Внешне такая машина отличалась дополнительными антеннами (монтировались в различных местах) и емкостями для горючего на надгусеничных полках (3 — 4 канистры), а также (при внимательном рассмотрении) — отсутствием боковых отверстий в «дульном тормозе» макета пушки. Часть подобных танков изготавливалась в заводских условиях, часть — силами полевых мастерских, поэтому все они отличались друг от друга.

Для командиров танковых разведывательных полков предназначались танки Cromwell Control. На этих машинах было сохранено все вооружение, но они оборудовались двумя радиостанциями № 19 и одной № 38, которые позволяли поддерживать связь в дивизионной радиосети.

Для использования в качестве радиостанций в танковых полках предназначались машины Cromwell Rear Link (линейный танк с радиостанциями № 19 или № 38), а в качестве машин передовых артиллерийских наблюдателей — Cromwell OR.

Следующей группой специальных машин, созданных на базе «Кромвеля», стали инженерные танки и БРЭМ.

В последнем случае использовались машины Cromwell ARV. После демонтажа башни танки оснащались лебедкой и кран-стрелой грузоподъемностью 3 т. Все танковые эскадроны, укомплектованные «Кромвелями», имели по одной такой машине. Несколько танков в экспериментальном порядке были оснащены канадскими Катковыми минными тралами CIRD. Эти машины получили обозначение Cromwell CIRD.

Крейсерский танк Cromwell VII

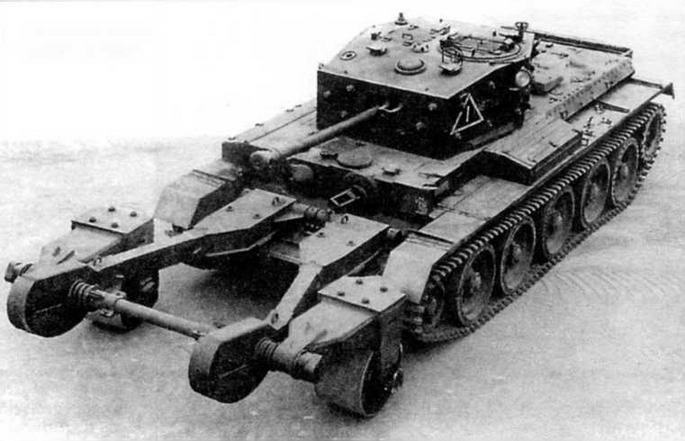

Танк-тральщик Cromwell CIRD

Линейные танки, имевшие устройство для выкашивания проходов в живых изгородях, окружавших поля в Нормандии, назывались Cromwell Prong. Оригинальную конструкцию, прозванную солдатами «носорогом», предложил американский сержант Кулин из 102-го разведывательного батальона 2-й американской танковой дивизии. Испытания ее проходили в Англии на Centaur III. Всего было выпущено 500 комплектов такого оборудования. По окончании боев в Нормандии устройства с танков демонтировали.

В стадии прототипов остался огнеметный Cromwell Crocodile, а также Cromwell CDL — танк, оборудованный двумя мощными прожекторами, служащими для ослепления противника.

Крейсерский танк Cromwell имел классическую компоновку с кормовым расположением моторно-трансмиссионного отделения.

КОРПУС танка состоял из трех отделений: управления, боевого и моторно-трансмиссионного. В первом справа находилось место механика-водителя танка, слева — пулеметчика (он же — помощник механика-водителя). В лобовом листе подбашенной коробки располагался круглый люк для наблюдения за местностью. В крышке люка имелась смотровая щель со стеклоблоком и броневой заслонкой. В крыше отделения управления устанавливались два вращающихся прибора наблюдения Mk IV и перископический прицел для стрельбы из пулемета, позже также замененный на прибор Mk IV.

Корпус собирался из катаных броневых листов на каркасе с помощью заклепок и болтов, а в танках позднего выпуска — с частичным использованием сварки. И только корпуса модификаций Cromwell Vw и VIIw были полностью сварными.

Существовало несколько вариантов корпусов, отличавшихся друг от друга рядом элементов:

А — первый вариант с люками механика-водителя и пулеметчика в крыше отделения управления;

В — корпус без одного левого бортового ящика для амуниции, но с крышкой люка пулеметчика, открывавшейся вбок и вперед; усовершенствованная бронировка над люком воздухопритока к двигателю;

С — новая форма бронировки над люком воздухопритока к двигателю, уменьшение толщины бронелистов крыши МТО и измененная форма крыльев;

D — двухстворчатая «косая» крышка люка механика-водителя и новая конструкция крыши МТО;

F — ликвидирован правый передний ящик для амуниции, крышка люка механика-водителя открывается вбок и вперед.

Рабочее место механика-водителя:

1 — створка крышки посадочного люка механика-водителя; 2,4 — перископические приборы наблюдения; 3 — стеклоблок в крышке смотрового люка; 5 — панель приборов; 6 — рычаг управления дроссельной заслонкой; 7 — кнопка регулирования воздушной заслонки, 8 — рычаг управления воздушной заслонкой; 9 — рычаг стартера; 10,19 — рычаги управления; 11 — педаль акселератора; 12 — цилиндр сервомеханизма тормозов; 13 — педаль тормоза; 14 — сиденье механика-водителя; 15 — механизм управления левой гусеницей; 16 — механизм управления правой гусеницей; 17 — сервомеханизм управления главным фрикционом; 18 — педаль главного тормоза; 20 — рычаг коробки передач; 21 — компас; 22 — контрольная лампа стояночного тормоза; 23 — рукоятка открывания крышки смотрового люка

В кормовой части танка располагалось моторно-трансмиссионное отделение. Здесь находились двигатель, главный фрикцион, агрегаты трансмиссии, два топливных и два масляных бака, два радиатора и два вентилятора. Люки воздухопритока к двигателю имелись на бортах и на крыше МТО. Люк воздуховыхода, закрытый металлической сеткой, размещался в кормовой части крыши. Танк Cromwell мог преодолевать вброд водные препятствия, при этом автоматически закрывался клапан удаления выхлопных газов. Моторно-трансмиссионное отделение изолировалось от боевого 8-мм броневой перегородкой, одновременно выполнявшей функции противопожарной. Аналогичная перегородка устанавливалась между боевым отделением и отделением управления.
