Что касается массы, размеров, расстояний и т. п., то измерялись они соответственно в фунтах, футах, дюймах и милях, но в справочнике приводятся в более привычной нашему читателю метрической системе. Отсюда и некоторые «некруглые» размеры, например, клиренса — 406 или 432 мм, толщины брони — 25,4 или 12,7 мм. В дюймовой системе все эти значения соответствуют «удобным» числам — 16, 17, 1 и 0,5 дюйма. В ряде случаев даются округленные значения, в зависимости от того, какие источники информации использовались.

Танк М1. Боевая машина для кавалерии

Combat Car М1/М2

Первый серийный американский легкий танк, выпускавшийся после 1918 г. По вооружению занимал промежуточное положение между своими «современниками» — немецкими танками Pz.I и Pz.II, но уступал им по броневой защите. Создавался в рамках концепции «боевой машины» для кавалерии и по тактико-техническим требованиям, разработанным ее командованием. С 1935 по 1937 г. заводом Rock Island Arsenal изготовлено 148 единиц.

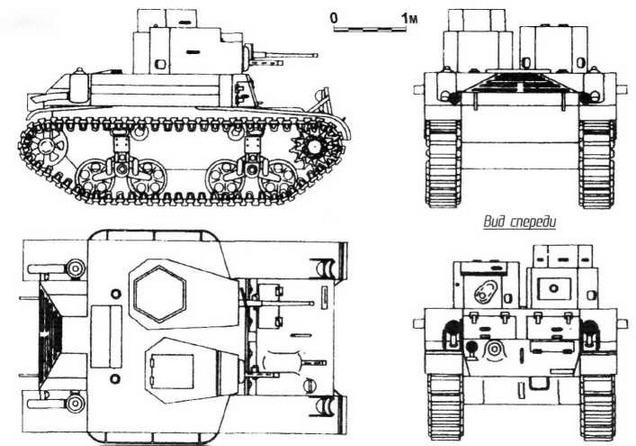

М1 — корпус и башня смешанной клепано-сварной конструкции. Вооружение установлено во вращающейся башне и лобовом листе корпуса. Танки поздних выпусков имели не закругленную, а граненую кормовую часть. Изготовлено 90 единиц, из них три — с дизелем Guiberson.

М1А1 — башня с граненой кормовой частью. Усовершенствованная коробка передач. Направляющее колесо сдвинуто назад на 280 мм. Изготовлено 24 единицы, из них семь — с дизелем Guiberson.

М1А2 — модернизированные М1 ранних выпусков. Установлена граненая башня. На всех танках в смотровых окнах смонтированы перископические приборы наблюдения.

М2 — конструктивно подобен танку М1А1. Изменена ходовая часть — направляющее колесо большого диаметра опущено на грунт, введены три поддерживающих ролика. Двигатель — дизель Т-1020 Guiberson. Изготовлено 34 единицы.

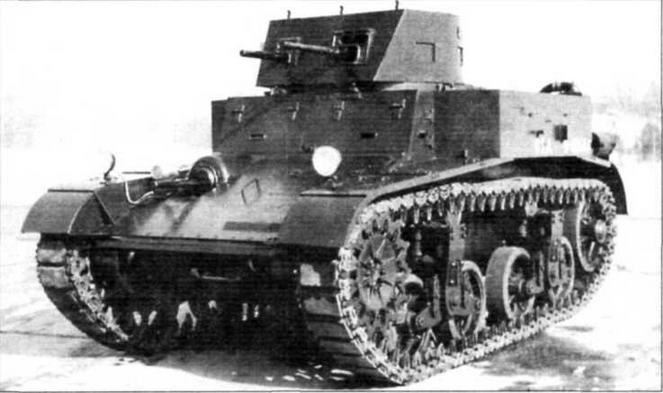

М1А1

Тактико-технические характеристики боевой машины М1

БОЕВАЯ МАССА, т: 8,799.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4143, ширина — 2504, высота — 2364, клиренс — 368.

ВООРУЖЕНИЕ: 1 пулемет М2 клб. 12,7 мм, 3 пулемета М1919А4 клб. 7,62 мм (1 зенитный).

БОЕКОМПЛЕКТ: 1500 патронов клб. 12,7 мм, 2380 патронов калибра 7,62 мм.

БРОНИРОВАНИЕ, мм: лоб корпуса — 15,8, борт и корма — 6,4, башня — 4 — 15,8.

ДВИГАТЕЛЬ: Continental W670-7, 7-цилиндровый карбюраторный звездообразный воздушного охлаждения; мощность 250 л.с. (184 кВт) при 2400 об/мин, рабочий объем 9832 см³.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная синхронизированная коробка передач, дифференциал, бортовые передачи, ленточные тормоза.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения с двумя съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; в каждой гусенице 66 траков шириной 292 мм, шаг трака — 140 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 72.

ЗАПАС ХОДА, км: 209.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.— 26, высота стенки, м — 0,61, глубина брода, м — 1,32.

СРЕДСТВА СВЯЗИ: радиостанция SCR-209.

С 1938 г. «боевые машины» М1 и М1А1 состояли на вооружении 1-го и 13-го механизированных кавалерийских полков, а также 7-й механизированной кавалерийской бригады. Что касается танков М2, то мобилизационный план предусматривал производство 292 машин этого типа для кавалерийских частей.

10 июля 1940 г. были созданы бронетанковые войска армии США. Одновременно отменили деление танков на кавалерийские и пехотные. Приказом от 22 июля 1940 г. боевые машины М2 были переименованы в легкие танки М1А1, а модернизированные М1А2 — в легкие танки М1А2. И те, и другие оставались на вооружении вплоть до конца 1942 года и использовались в качестве

(текст прерывается в оригинале)

Light Tank М2

Танк М2А4. Боевая машина для пехоты

Создавался параллельно с «боевой машиной» М1 по такому же техзаданию, но предназначался для пехоты и именовался легким танком. Производился заводами Rock Island Arsenal, American Car and Foundry (M2A4) и Baldwin Locomotive Works (M2A4). С 1935 по апрель 1942 г. изготовлено 696 единиц.

М2А1 — установочная серия. Корпус и башня — сварные. Вооружение: пулеметы калибра 12,7 и 7,62 мм во вращающейся башне и один 7,62-мм курсовой пулемет в лобовом листе корпуса. Командирская башенка. Боевая масса — 7,1 т. Толщина лобовой брони корпуса и башни — 15,8 мм. Двигатель — Continental W670-7. Экипаж — 4 человека. Изготовлено 10 единиц.

М2А2 — две вращающиеся цилиндрические в плане башни с разным диаметром погона. В левой башне 12,7-мм пулемет, в правой — 7,62-мм. Левая башня снабжена командирской башенкой. На танках поздних выпусков введены семигранная правая и восьмигранная левая башенки. На этих машинах изменена форма крыши моторного отделения. Изготовлено 239 единиц, три из которых оснащены дизелем Т-1020 Guiberson.

М2АЗ — направляющее колесо сдвинуто назад на 280 мм. Длина опорной поверхности увеличена с 2184 до 2464 мм. Боевая масса — 8,8 т. Толщина лобовой брони корпуса и башен — 22,2 мм. Двигатель — Continental W670-9. Изготовлено 73 единицы, восемь из них — с дизелем Guiberson.

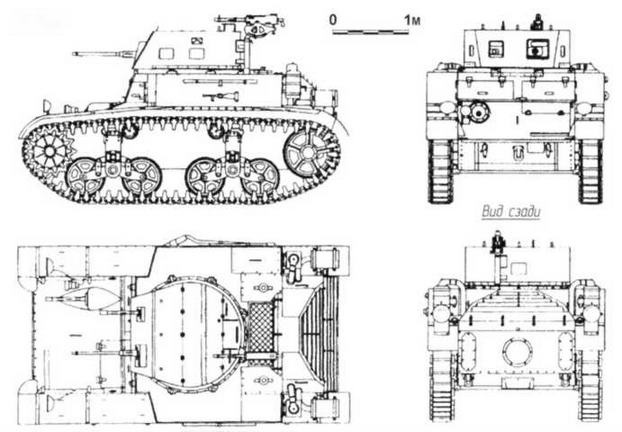

М2А4 — одна клепаная восьмигранная башня с шестигранной командирской башенкой. 37-мм пушка и спаренный 7,62-мм пулемет в башне, 7,62-мм курсовой пулемет в шаровой установке в лобовом листе корпуса, жестко закрепленные 7,62-мм пулеметы в бортовых спонсонах. Зенитный пулемет на командирской башенке. Часть танков оснащалась дизелями Т-1020 Guiberson. Изготовлено 375 единиц.

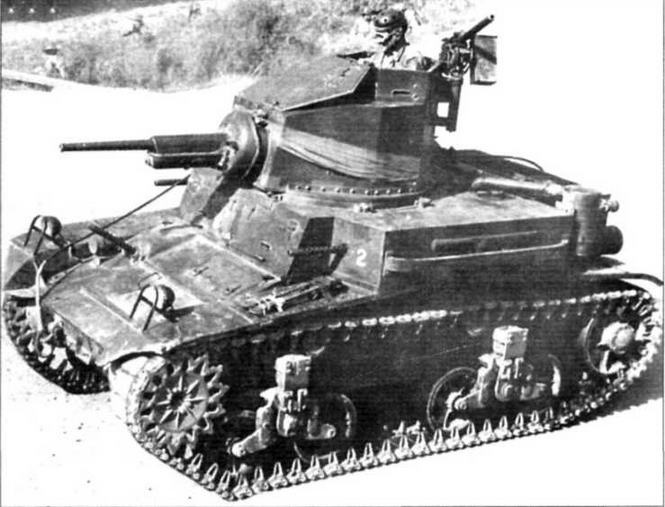

М2А2

Тактико-технические характеристики легкого танка М2А4

БОЕВАЯ МАССА т; 10,95.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4448, ширина — 2542, высота — 2504, клиренс — 368.
