Оружие из дамаска и булата - читать онлайн книгу. Автор: Валерий Хорев cтр.№ 16

В работе Е. М. Шиллинга «Кубачинцы и их культура» имеется подробное описание процесса изготовления кинжального клинка в селе Амузги, а в Государственном историческом музее хранится коллекция привезенных им образцов, иллюстрирующих каждую из 13 стадий технологической цепочки. Прежде чем приступить непосредственно к сварке, мастер приготавливал составные части будущего клинка. Предварительно он отковывал мягкую железную болванку кинжальной формы, короткую и сильно утолщенную. Затем из трех сортов покупной углеродистой стали изготавливалась узкая пластина вдвое длиннее болванки. Пластина ковалась из:

крепкой стали для лезвия - «антушка» (А)

мягкой стали «дугалали» (Б),

самого крепкого сорта «подпилочной» стали - «альхана» (В)

Из каждого сорта вначале оттягивались небольшие тонкие пластинки, которые затем складывались определенным порядком (А-Б-А-В-А и т.д) в стопку. После этого стопку обычным образом помещали в горн, нагревали и сваривали в монолит, используя в качестве флюса «желтый порошок», что образуется как отход под точильным колесом. (Как видим, до сих пор не встречается ничего необыкновенного, и даже таинственный порошок был простым кварцитом. С тем же успехом кузнец мог использовать толченое стекло или чистый мелкий песок). Ковали долго, в несколько нагревов, вдвоем или втроем, получая в итоге ту самую дамасковую пластину, которая служила внешним обрамлением железному сердечнику. После этого начиналось непосредственное изготовление клинка:

1. Железную болванку огибали стальной пластиной, не сваривая их вместе. Эта заготовка называлась «клинок с сердцевиной».

2. Сваривали железо со сталью у незамкнутого конца заготовки. Это называлось «сваренное железо и сталь».

3. Проваривали слои по всей длине, вытягивая заготовку почти до нужной длины. Это называлось «сваренная ветка».

4. Формировали стержень рукоятки, придавая клинку нужный облик, после чего его раскаляли и давали медленно остыть. Получался «необожженный кинжал».

5. Холодной ковкой, без нагрева, клинок делали более плоским, широким и тонким. Это называлось «середка выбита».

6. Закрепив заготовку кинжала на особом деревянном ложе, мастер упирал один его конец в живот, а другой - в наковальню или в пол, и начинал выстругивать желобок (дол) особым резцом, сперва с одной, а затем с другой стороны клинка. Получался «желобок снятый».

7. Производилась грубая обработка клинка и долов напильником и особым стальным скребком, после чего он делался блестящим.

8. Клинок грубо обтачивался на точиле.

9. Клинок раскаляли докрасна и опускали в корыто с водой. Он получал синеватый тон и назывался теперь закаленный кинжал».

10. Клинок обтачивали на точиле с мелкозернистым камнем.

11. Клинок вручную шлифовали бруском.

12. Клинок чернили купоросом.

13. Окончательная полировка - клинок укладывали на оклеенное войлоком ложе и полировали специальными деревяшками.

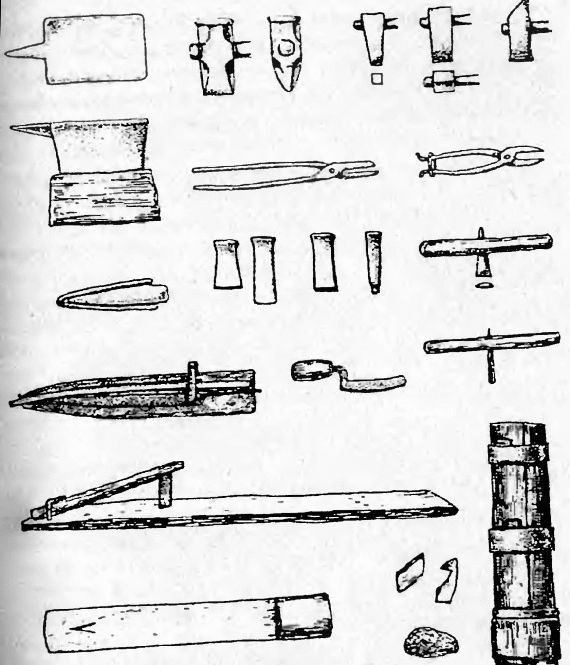

Качество готового кинжала зависело от механических свойств стальной пластины, которой огибали железную болванку. Амузгинские мастера справедливо называли ее «дамасской». Поверхность после полировки являла следы сварки в виде зигзагообразных прожилок, но дополнительно узор, как правило, не вытравлялся, отнюдь не считаясь главным достоинством клинка. Примечательно, что поистине великолепные результаты достигались с помощью достаточно примитивных инструментов и приспособлений (по Шиллингу):

Аналогичное описание изготовления сварочного Дамаска, именуемого «гавгаром», мы находим у Г. Сазонова: «Дамаск амузгиицами приготовляется так же, как и в Мешхеде, Лагоре, Дели, Шариф-и-Мазаре, в арабских землях и на Западе - путем сварки чередующихся стальных и железных полос. Амузгинцы обычно берут куски различных сортов стали и железа по 15 см длиной, 2 см

шириной и 3 мм толщиной - всего 20 полосок, и, раскалив, сваривают их, расплющивая, сначала поставив стопку на ребро, а потом и с других сторон: затем перегибают полоску пополам и расковывают таким образом уже 40 полосок, и, наконец, перегнув в третий раз - 80.

Так, для изготовления дамасского кинжала для Парижской выставки 1936 года было взято: железных полосок - 10 шт, антушка (твердая сталь) - 4 шт, альхана (подпилочная сталь) - 5 шт. После изготовления клинка рисунок дамаска провоцируется при помощи песка, смоченного раствором железного купороса. Обыкновенный клинок шашки изготавливается мастером за три дня, клинок кинжала - от полутора до двух дней, но для изготовления дамаска требуется времени в три-четыре раза больше. Когда я заговорил о выделке дамасских клинков, мастера в ужасе воскликнули в один голос: «Дамаск - да сколько же это надо будет времени и угля! Клинок рублей в тридцать обойдется!»

Сазонов добавляет, что в итоге за недостатком времени был изготовлен сравнительно простой вид Дамаска, который амузгинцы называют «уклэ», то есть «волнистым». Но с таким же успехом они могут изготовить и «бильсун-бакыбзыбь» («букетный») и «букбакибтия» (т.е. «старинная работа») - звездчатый турецкий Дамаск, а также «сетчатый», или очень дешевую по технике, но красивую демаскировку.

Е. М. Шиллинг в своем отчете описал устройство мастерской амузгинского оружейника и его инструментов. Это описание дает представление о характере ремесленного труда кавказских оружейников в целом. Мастерская в амузгинском доме занимала обычно специальное просторное помещение, в центре которого располагалась низкая массивная наковальня, закрепленная на деревянной колоде, врытой в пол. Вокруг наковальни - три каменных сиденья для мастера и двух подмастерьев. Справа от мастера находился ящик с инструментами, а слева каменный ящик с древесным углем. В стороне стояли тиски, точильные камни, корыто с водой, горн с мехом. Инструментарий был разнообразным: большой молот для двух рук, малый молот для одной руки, щипцы, скребок для обдирки клинка после ковки, струг для прорезки долов, напильники, деревянные приспособления для закрепления клинка, приспособления для полировки, различные зубила, мерительный инструмент, шаблоны и так далее. Все предметы изготавливались, как правило, самим мастером, очень ценились и передавались по наследству.

Как уже отмечалось, Амузги выступало в роли партнера для Кубачей, поставляя им необходимое количество «голых» клинков для последующей монтировки и украшения. Сами амузгинцы также могли оформить кинжал или шашку с начала до конца, равно как и кубачинцы ковали прекрасные клинки, не уступавшие соседским. Традиция изготовления холодного оружия в Кубачах чрезвычайно древняя, и во все времена их изделия отличались завидным качеством. Еще Масуди в X веке писал, что «многие из жителей этого государства - мастера кольчуг, стремян, удил, мечей и других железных вещей». Все русские авторы XVIII и XIX веков в перечне кубачинских изделий непременно называли сабли, иногда ножи и кинжалы, отмечая их высокое качество. Вольф в 1725 г. писал о «наилучших саблях», Гербер в 1728 г. - о «добрых саблях». О. Евецкий (1835 г.) высоко оценил кубачинцев среди дагестанских оружейников: «Выделкою сабельных клинков отличаются… дагестанцы, из них в особенности кубачинские мастера». Но уже в начале 80-х годов XIX века Д. Анучин отметил разделение труда: «Клинки… они, впрочем, делать не мастера, а покупают их готовыми… большей частью в селении Амузги…»
