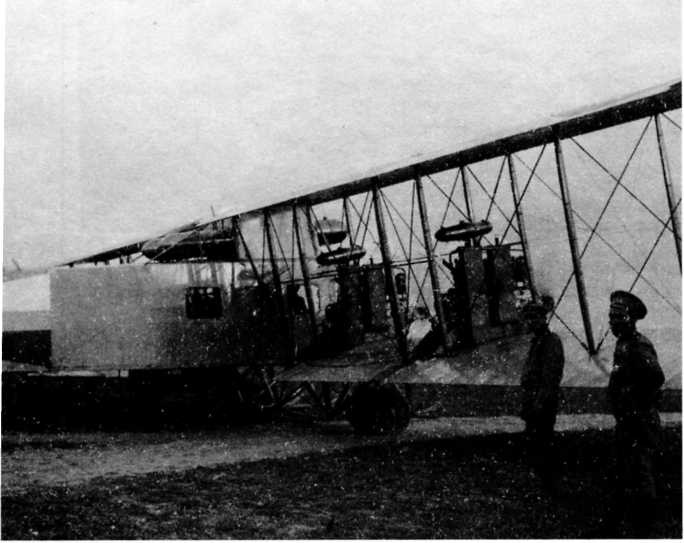

^{«Илья Муромец II» № 167 штабс-капитана Панкратьева на взлёте с подвешенным макетом 25-пудовой бомбы. Лида, август 1915 года}

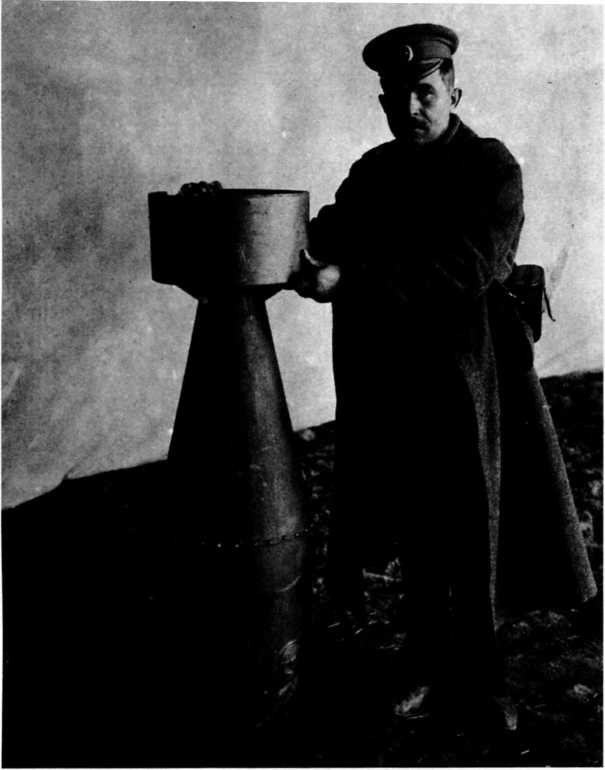

^{Штабс-капитан Никольской сидит у 15-пудовой бомбы. Октябрь 1915 года}

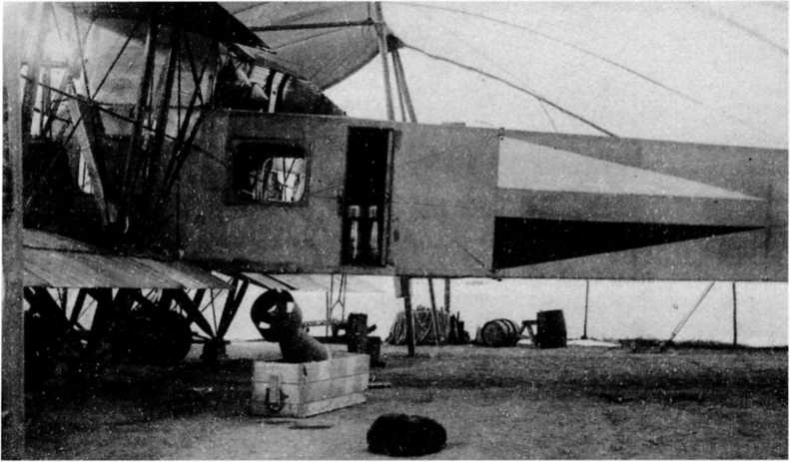

^{«Илья Муромец Киевский» № 150 перед налётом на Нейденбург. Перед кораблём лежит 5-пудовая бомба, а в проёме двери видны пудовые (их взяли 11 штук). Яблонна. 11 апреля 1915 года}

Кроме бомб самолёты Эскадры могли сбрасывать на противника и метательные стрелы. Этот тип вооружений широко использовался в начальный период войны против больших масс войск противника. Сброшенные с высоты и разогнавшиеся в свободном падении металлические стрелы получали большую пробивную силу. Они пробивали доски, железные листы кровли, наносили раны солдатам и кавалерии противника.

На «Муромцах» использовались стрелы французского производства «Бон» и отечественные, сделанные по их образцу. Длина стрелы составляла 118 мм, диаметр 8,3 мм, масса 23 грамма. Загружались стрелы в короба-контейнеры с открывающимся дном. Сброс осуществлялся в бомболюк. Контейнер вмещал 500 стрел, и при сбросе с высоты 1000 м поражалась площадка 200 на 100 метров.

Стрелы использовались вплоть до конца войны, а произведённых запасов хватило ещё и на войну гражданскую…

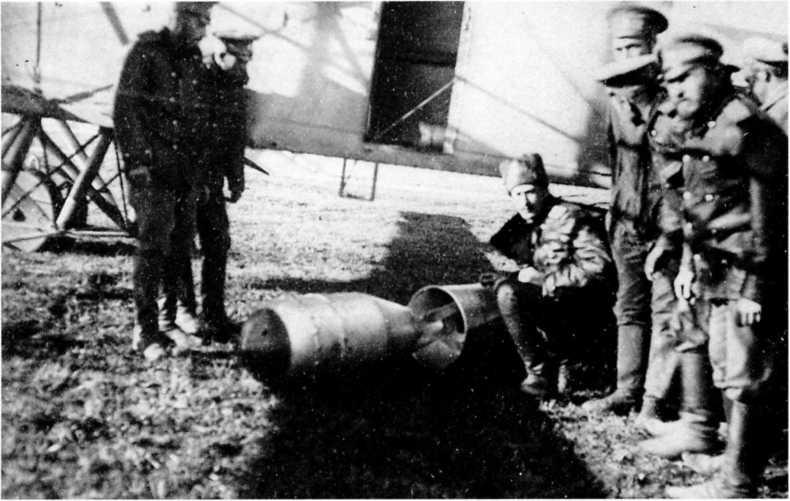

^{5-пудовая бомба системы Орановского}

Таблица 9

Типы бомб, применявшихся в ЭВК

Тип бомбы	Конструктор	Калибр	Масса снаряжённой, фунт (кг)	Длина (с упредителем), м
Фугасная	Орановский	5 фунтов	5 (2,45)	0,369
Фугасная	Орановский	10 фунтов	10(4,63)	0,425
Фугасная	Орановский	25 фунтов	22,5 (9,23)	0,492
Фугасная	Орановский	1 пуд	40,00 (16,40)	0,630
Фугасная	Орановский	2 пуда	74,40 (30,50)	0,670
Фугасная	Орановский	3 пуда	116,80 (47,90)	0,945
Фугасная	Орановский	5 пудов	180,00 (73,80)	1,140
Фугасная	Орановский	10 пудов	400,00 (164,00)	1,430
Фугасная	Орановский	15 пудов	600,00 (246,00)	1,625
Фугасная	Орановский	25 пудов	1000,00 (410,00)	1,750
Осколочная	Орановский	10 фунтов	20 (7,7)	0,425
Осколочная	Орановский	25 фунтов	40 (16,38)	0,492
Осколочная	Орановский	1 пуд	70 (28,67)	0,590
Осколочная	Орановский	2 пуда	120 (49,14)	0,670
Осколочная	Гронов	10 фунтов	20 (7,7)	0,425
Осколочная	Гронов	20 фунтов	40 (16,38)	0,492 (0,792)
Осколочная	Гронов	1 пуд	70 (28,67)	0,590 (0,890)
Осколочная	Гронов	2 пуда	120 (49,14)	0,670 (1,270)
Осколочная	Гронов	3 пуда	205 (81,90)	0,945 (1,545)
Зажигательная	Гронов	10 фунтов	(8,18)	0,395
