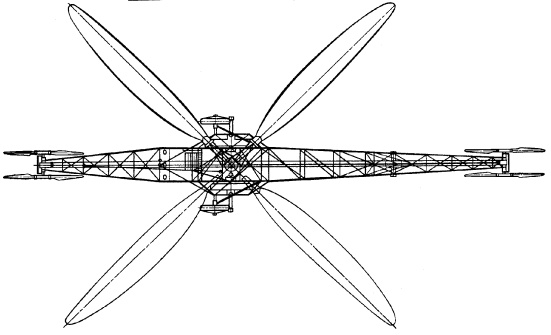

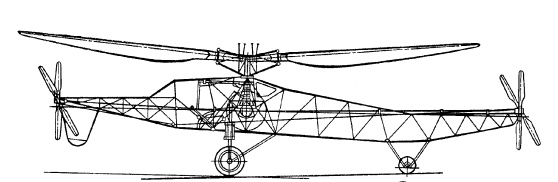

Схемы геликоптера ЦАГИ 1-ЭА

Одновременно в этот период в ЦАГИ проработали три варианта вертолетов разных схем, так называемых «фаворитов», построили натурный стенд для испытаний несущего винта диаметром 6 м.

В 1928 г. группа увеличилась в составе и стала Секцией особых конструкций (СОК). Б. Н. Юрьев по ряду причин покинул ЦАГИ и перешел на преподавательскую работу в Военно – воздушную академию им. Н. Е. Жуковского, начальником ЭАО стал Г. Х. Сабинин. Тогда же были проведены работы по проектированию экспериментального вертолета одновинтовой схемы, получившего обозначение ЦАГИ 1–ЭА (1–й Экспериментальный аппарат). Его изготовление началось на Заводе опытных конструкций (ЗОК) в 1929 г. и продолжалось всю первую половину 1930 г.

ЦАГИ 1–ЭА представлял собой одноместный, одновинтовой, двухмоторный вертолет. Реактивный момент четырехлопастного несущего ротора диаметром 14 м уравновешивался небольшими рулевыми винтами, размещенными попарно в носовой и хвостовой частях фюзеляжа. Силовая установка состояла из двух ротативных двигателей М-2 (советский вариант «Рон») мощностью 120 л. с., размещенных в центре ферменного фюзеляжа. Выбор ротативных двигателей был обусловлен необходимостью воздушного охлаждения силовой установки при отсутствии поступательного движения аппарата.

Летом 1930 г. постройка вертолета ЦАГИ 1–ЭА завершилась, затем его перевезли для проведения испытаний на подмосковный аэродром в районе станции Ухтомская. Раньше эта станция называлась «Подосинки», также назывался и один из первых российских аэродромов. В период 1920—30 гг. в Подосинках базировались истребительные и разведывательные эскадрильи. В 1930 г. аэродром Подосинки, в отношении которого уже пользовались новым названием «Ухтомская» по распоряжению М. Н. Тухачевского передали ЭАО ЦАГИ для проведения испытаний винтокрылых аппаратов.

Первоначально на ЦАГИ 1–ЭА отработали методику испытаний аппарата на привязи. Затем начались свободные полеты, которые проводились систематически в период 1930—34 гг. Бессменным испытателем ЦАГИ 1–ЭА являлся А. М. Черемухин, бывший военный летчик Первой мировой войны, ставший затем одним из ведущих специалистов ЦАГИ в области аэродинамики (с 1934 г. профессор, с 1937 г. доктор технических наук). При проведении полетов на первом советском вертолете он проявил себя не только как талантливый конструктор и инженер, но и как бесстрашный пилот, благодаря опыту и хладнокровию которого удалось провести эти испытания благополучно. Машина отличалась значительной неустойчивостью, полеты на ней, по выражению Черемухина, напоминали балансирование «на острие иглы». Летать на 1–ЭА пытался, в частности, опытный испытатель Д. А. Кошиц, который после нескольких неудачных попыток, намекая на звание Черемухина, изрек: «На нем могут летать только профессора, а у меня среднее образование».

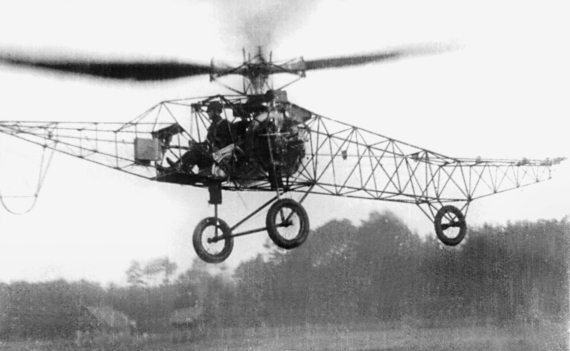

Вертолет конструкции ЦАГИ 1-ЭА

Нужно отметить, что полеты ЦАГИ 1–ЭА велись в обстановке абсолютной секретности, не позволившей своевременно заявить об их приоритетности. В полете 14 августа 1932 г. Черемухин достиг высоты 605 м, что являлось выдающимся результатом мирового значения. Даже официально зарегистрированный в 1936 г. мировой рекорд высоты французского вертолета «Бреге – Доран» составлял всего 158 м.

Несмотря на то что в ЦАГИ до конца 1920–х годов целенаправленно занимались вертолетами, здесь были осведомлены об успешных полетах аппаратов Сиервы, поэтому предполагали начать работу и в этом направлении. Считалось, что создание автожира вполне достижимо в короткие сроки, кроме того, существовало глубокое понимание, что такая работа может служить ступенькой к решению проблемы вертолета. К тому времени появилось исследование Глауэрта и Локка по теории несущего ротора автожира, которое позволяло произвести аэродинамические расчеты, послужившие в дальнейшем основой для расчета ротора вертолета. Кроме того, существующие на практике автожиры позволяли отработать многие технологические приемы и варианты конструктивных элементов, изучить работу несущего ротора на режиме авторотации и многое другое.

После того как 25 сентября 1929 г. состоялся первый полет автожира КАСКР конструкции Камова и Скржинского, кажущееся безразличие ЦАГИ к автожирам закончилось, здесь решили обобщить зарубежный опыт и теоретические исследования в этой области. Предпринятые изыскания завершились постройкой автожира ЦАГИ 2–ЭА, впервые поднявшегося в воздух 17 ноября 1931 г.

Практически с началом полетов ЦАГИ 2–ЭА автожирная тематика в ЦАГИ начала набирать обороты. Для расширения фронта работ сюда пригласили авторов КАСКР, конструкторов Камова и Скржинского. С ноября 1931 г. Камов является начальником конструкторской бригады № 2 СОК ЦАГИ и первоначально предполагает дальнейшее совершенствование автожира под обозначением КАСКР-4. В дальнейшем на основе этого проекта появился автожир А-7, предназначенный для использования в качестве артиллерийского корректировщика.

Однако не только будущий А-7 занимал голову конструктора Камова, он буквально генерировал идеи, связанные с автожирами. Одним из первых он предложил сбрасывать торпеды с самолетов при помощи складных авторотирующих устройств (высотная торпеда Камова – ВТК). После сброса торпеды лопасти ротора переводились из транспортного положения в рабочее состояние и раскручивались пороховыми ракетами, установленными на концах лопастей. В 1933 г. в ЦАГИ провели испытания моделей таких торпед, которые показали безотказное раскрытие лопастей и раскручивание ротора до полных оборотов. Признавалось, что проекты Камова грамотны и своевременны, однако до практического использования они не доводились.

11 ноября 1932 г. Камов предлагает проект автожира – автомобиля с двигателем М-11. А несколько ранее, 18 сентября, на рассмотрение комиссии ЦАГИ были преложены автожир – танк с двигателем М-34, с диаметром ротора 20 м и полетным весом 4000 кг.

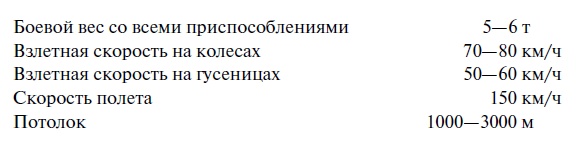

Кстати, Камов в своих замыслах был не одинок, в том же 1932 г. конструктор А. Н. Рафаэлянц предлагает свой проект летающего танка со следующими данными:

Основная изюминка проекта Рафаэлянца заключалась в том, что к легкому танку прицеплялись самолетные крылья или ротор автожира. Вся система снабжалась двигателем М-34 мощностью 700 л. с., на ее присоединение или отцепку отводилось 5 минут. Согласно расчетам, такому танку с самолетным крылом для старта требовался разбег 500 м, с ротором автожира – 100–200 м.

Тем временем в ЦАГИ продолжали наращивать объемы проектирования автожиров, создали комплексные бригады Камова (А-7), Скржинского (А-4) и Кузнецова (А-6). Руководителем СОК в этот период являлся А. М. Изаксон, его заместителем А. М. Черемухин, начальником аэродинамической бригады становится М. Л. Миль. По состоянию на 1 января 1932 г. секция насчитывала 23 сотрудника, затем последовали ее реорганизация и расширение – через год здесь работали 93 сотрудника. 1 января 1933 г. СОК выделили из состава ЭАО и преобразовали в самостоятельный Отдел особых конструкций (ООК). В конце 1933 г. на территории завода ЗОК образовали специальный цех винтовых аппаратов (ЦВА) для изготовления вертолетов и автожиров.
