8 января 1916 года был дан заказ машиностроительному заводу Гретер и Криванек на изготовление четырех стальных колес, двух стояков для крепления тягового прибора и четырех стопоров для монтажа пулеметов в башнях.

22 декабря 1915 года начали размечать и заготавливать броню для четырех пулеметных и одной наблюдательной башен, а затем их вальцовку и склепку. Эти работы завершили 10 января 1916 года…

2 марта дрезина была опущена на колеса и 3-го началась установка тормозов, что закончилось 9 марта. Только после этого можно было установить мотор, который установили 14 марта и постройка дрезины завершилась. Снаружи ее окрасили в защитный цвет, внутри — светлой лаковой краской. 14 марта дрезина своим ходом въехала на весы — ее полная масса без пулеметов и людей оказалась 9 т (560 пудов). 15 марта по особому назначению была совершена пробная поездка до станции Боярка и обратно для пробы мотора».

Корпус бронедрезины склепывался из 8-мм судовой стали на каркасе из уголков, которые в свою очередь крепились к ходовой раме, собранной из швеллеров. Боковая броня состояла из двух плоских и четырех изогнутых листов, образующих нос дрезины. Для посадки экипажа служили четыре двери — две в бортах и по одной в передней и задней части.

К ходовой раме болтами крепились четыре буксовые лапы. Сами буксы были отлиты из чугуна, а в каждую из них вставлялось по два шариковых подшипника, что обеспечивало дрезине очень мягкий ход. Колеса после долгих и неудачных опытов с литьем сделали клепанные из бандажа паровозного бегунка, обсаженного с диаметра 820 до 775 мм. Колеса снабжались специальными распорными муфтами, путем сдвига которых дрезина могла переходить на Западно-Европейскую железнодорожную колею.

Двигатель находился в передней части корпуса (вдоль его продольной оси) и крепился к двум дубовым брусьям, закрепленным на ходовой раме. Радиатор располагался под двигателем, а его охлаждение обеспечивал четырехлопастной вентилятор, приводимый во вращение ремнем от маховика двигателя. Запас бензина, составлявший «2,3 пуда, чего хватало на 5 часов езды», размещался в двух бензобаках — на передней и задней станках корпуса. В карбюратор горючее подавалось самотеком.

На этих же деревянных брусьях монтировалась коробка перемены передач с реверсной муфтой, имевшая четыре передачи вперед и столько же назад. При этом дрезина могла двигаться передним ходом со скоростью 10–40 км/ч и 8–30 км/ч задним.

Карданный вал, идущий от коробки перемены передач, «при помощи конических зубчаток передавал вращение поперечному валу, на котором по концам насажены две зубчатки, передающие движение при помощи двух шарнирных цепей Брамптона с шагом 35 мм ведущей оси».

Кроме того, в случае выхода из строя двигателя или коробки перемены передач, можно было использовать ручной привод. Он представлял собой установленный на специальной станине ворот со складными рукоятками с цепным приводом на зубчатое колесо ведущей оси. Вращение ворота, имевшего две передачи — на 2 и 7 верст в час соответственно, — требовало усилий четырех человек.

Управление на ходу вел начальник дрезины, находившийся в центре корпуса и имевший в своем распоряжении рычаги тормоза и реверса. Наблюдать за местностью он мог из специальной башенки со смотровыми щелями. Обслуживанием двигателя и коробки перемены передач занимался шофер со своим помощником. По команде начальника они переключали скорости, а также имели «в своем распоряжении самостоятельные рычаги тормоза и реверса, включение и выключения магнето и регулятор впуска смеси в карбюратор». Шофер и его помощник находились на правой стороне корпуса на специальных сиденьях.

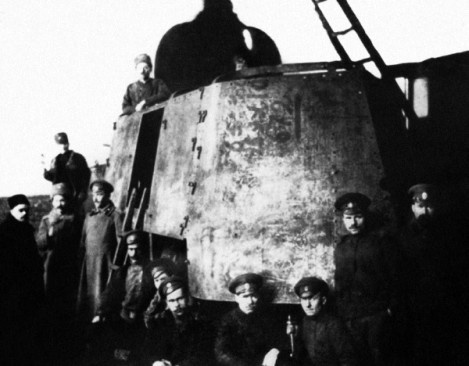

Сборка корпуса бронедрезины в Киевских главных мастерских.

Декабрь 1915 года. На сегодняшний момент это единственное известное автору фото этой дрезины. Хорошо видна форма корпуса, размеры которого можно сопоставить со стоящими рядом людьми (АСКМ).

Бронедрезина вооружалась четырьмя пулеметами Кольта, установленными в четырех конических башнях, вращающихся на роликах. Пулеметы монтировались на специальных станках, обеспечивавших угол возвышения до 60 градусов «для стрельбы по аэропланам». Рядом с амбразурой для пулемета имелась дверка для смены ствола, а для защиты от дождя башни накрывались специальными брезентовыми чехлами. Коробки с патронами хранились в ящиках, размещенных вдоль бортов.

Для транспортировки дрезины в составе эшелонов она оснащалась «особым тяговым прибором, укрепленном на стальном стояке, склепанным с рамой». Снаружи на передних и задних листах корпуса располагались четыре метальника — специальных приспособления для сбрасывания находящихся на рельсах посторонних предметов. Внутреннее освещение дрезины состояло из двух фонарей «шахтного типа», а внешнее — из трех керосиновых фонарей «буферного типа», установленных на кронштейнах. Экипаж бронедрезины состоял из семи человек — начальника, шофера с помощником и четырех пулеметчиков.

Изготовление бронедрезин в Одессе закончилось 14 апреля 1916 года, после чего автор проекта инженер-технолог

3-го железнодорожного батальона (его фамилию, к сожалению, установить не удалось) направил генерал-майору Колобову рапорт о ходе выполнения работ:

«Представляю проект бронированной моторной дрезины, вооруженной двумя пулеметами, составленный мной по распоряжению начальника 2-й Заамурской железнодорожной бригады генерал-майора Колобова в октябре 1915 года.

По окончании и утверждении проекта согласно распоряжению генерала Колобова 4-я рота 1-го Заамурского железнодорожного батальона приступила к постройке дрезины. В настоящее время закончены 2 дрезины, отправленные на театр военных действий.

Бронированная моторная дрезина имеет длину 3500 мм, однако при пробных поездках выяснилось, что внутри нее помещение несколько тесно и комиссия, испытывавшая дрезину высказала пожелание об увеличении длины до 4000 мм. Ширина дрезины 2200 мм, высота от пола до верха пулеметных башен около 1400 мм.

Пол дрезины, непосредственно соединенный с шасси, расположен ниже осей и подвешен к буксам их при помощи рессор на дюймовых болтах.

Двигатель автомобильного типа 25–30 HP соединен с первичным валом коробки скоростей, расположенной поперек дрезины, вторичный вал коробки скоростей при помощи цепи передает движение ведущей оси.

Пулеметные башни, имеющие круговое вращение, расположены диагонально на потолке корпуса. Это расположение имеет целью обеспечить одновременную стрельбу обоим пулеметам вдоль пути на прямом участке.

Форма корпуса в виде объемлющего колпака с наклонными стенками вызвана, во-первых, стремлением подвергнуть действию пуль наклонные поверхности и, во-вторых, к уменьшению сопротивлению ветру при движении…

Коробка скоростей дрезины предусматривает две скорости для переднего и две для заднего хода. Опытные поездки показали вполне удовлетворительное действие коробки скоростей…
