«Спецмаштрест объявил конкурс на лучшую машину Т-43. Машина, которая будет принята на вооружение, премируется 20 000 рублями управляющим трестом тов. Нейманом.

Машина Т-43 Опытного завода будет в дальнейшем называться Т-43-1, а машина завода № 37 — Т-43-2. Обозначение просто Т-43 будет присвоено машине, принятой на вооружение. Установка мотора Форд V8 предусмотрена на обоих танках» (12).

Оба проекта предполагалось предъявить заказчику в мае 1934 года, но из-за ряда трудностей, возникших при проектировании, к этому времени оба завода закончили лишь предварительные работы.

Над проектом Т-43-1 Опытного завода трудились инженеры-конструкторы Зигель, Симский и Максаков под руководством начальника конструкторского отдела С. Гинзбурга. Учитывая достаточно высокий уровень подготовки конструкторов Опытного завода, где на тот момент работали наиболее сильные и грамотные инженеры-танкостроители, проект Т-43-1 был разработан в двух вариантах и имел ряд оригинальных решений. На основе этого конструкторы спроектировали окончательный вариант Т-43-1, предъявленный для рассмотрения.

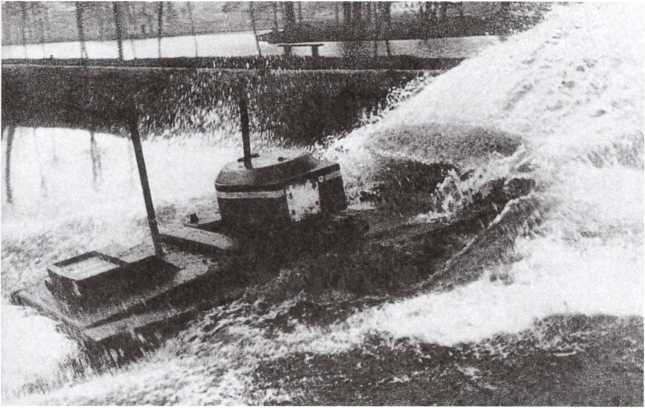

Прыжок на танке Т-37А с берега в воду. НИБТ полигон, 1935 год (АСКМ).

Машина Опытного завода представляла собой легкий танк массой 3,6 т. Вооружение — 7,62-мм пулемет ДТ — размещалось во вращающейся башне (предлагался второй вариант вооружения — 45-мм пушка в броневой рубке). Танк оснащался двигателем ГАЗ-АА мощностью 40 л.с., который вместе с коробкой перемены передач того же ГАЗ-АА был установлен поперек корпуса. Над двигателем был установлен стандартный радиатор ГАЗ, закрепленный на крыше корпуса. Между крышей и радиатором располагался вентилятор, имеющий ременный привод от носка двигателя. Воздух засасывался через жалюзи слева сзади башни и выбрасывался через симметрично расположенные жалюзи справа сзади башни. Трансмиссия танка состояла из коробки перемены передач, двойного дифференциала и бортовой передачи колесного хода.

Ходовая часть Т-43-1 состояла из трех опорных катков большого диаметра, ведущего и направляющего колес (на борт). При движении на колесах ведущими являлась задняя пара катков. Привод на колеса осуществлялся при помощи бортовой цилиндрической передачи с четырьмя шестернями и раздельным включением ведущих осей. Колеса соединялись с ведущими осями при помощи карданных валов. Подвеска задних ведущих катков колесного хода была кривошипно-пружинная, по типу подвески фирмы «Крупп». При движении на колесах управление осуществлялось передней парой катков при помощи обычной газовской «баранки».

На Т-43-1 достаточно оригинально был решен вопрос движения на плаву. Конструкторы решили отказаться от гребных винтов и рулей, хотя в одном из первоначальных проектов предусматривалась их установка. Вместо винтов использовались ведущие колеса, которые имели по шесть поперечных лопастей. При движении на плаву «вода засасывалась ведущим колесом сбоку по ходу танка, с силой отбрасывалась на направляющий аппарат, заворачивающий поток на угол 90 градусов, создавая, таким образом, реакцию струи воды, направленную по ходу движения танка» (13). Управление танком на плаву осуществлялось при помощи двойного дифференциала, уменьшая или увеличивая число оборотов ведущих колес.

Корпус и башня танка изготавливались из брони толщиной 4-10 мм при помощи клепки, причем в их конструкции использовались штампованные детали.

Проект танка Т-43-2 конструкторского бюро завода № 37 был разработан инженерами Сазоновым, Шитиковым, Брусенцовым, Ордановичем, Козыревым, Зориным и другими под руководством начальника КБ-Т завода Н. Астрова.

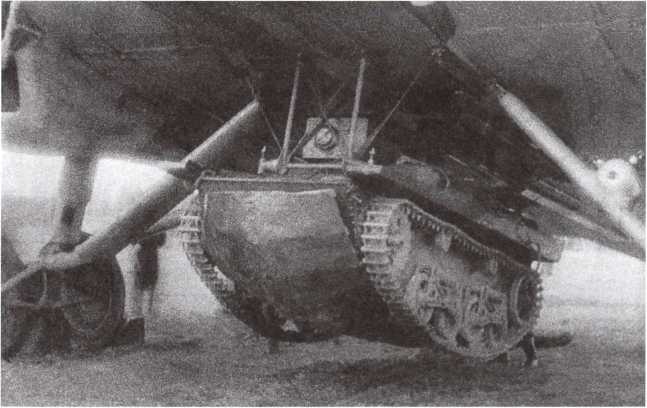

Танк Т-37А на подвеске под бомбардировщиком ТБ-3 перед сбрасыванием на воду. Район Москвы, 1936 год. Под танком закреплен специальный лист для предохранения днища при ударе о воду (АСКМ).

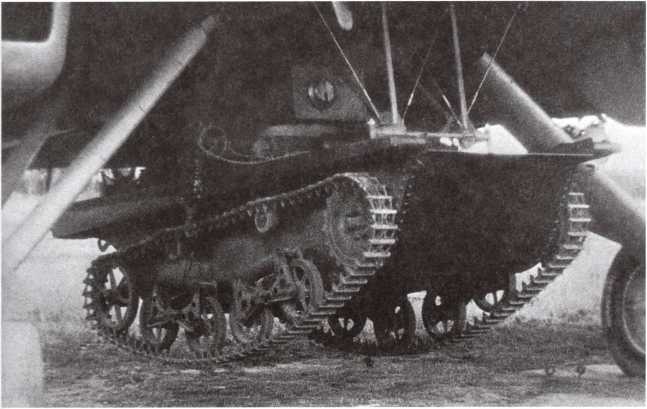

Танк Т-37А на подвеске под бомбардировщиком ТБ-3 перед сбрасыванием на воду, вид справа. 1936 год (АСКМ).

Т-43-2 во многом был похож на Т-43-1, но у него были свои особенности. Танк завода № 37 при массе 3,7 т имел корпус и башню, которые предполагалось сваривать из броне-листов толщиной 4-10 мм ^[4]. Для уменьшения лобового сопротивления на плаву борта корпуса были установлены с наклоном внутрь.

7,62-мм пулемет ДТ был установлен в башне, еще один такой же пулемет мог быть смонтирован на зенитной турели. Т-43-2 оснащался двигателем ГАЗ-АА с газовской коробкой перемены передач и радиатором.

Охлаждение двигателя осуществлялось нагнетающим вентилятором, трансмиссия состояла из коробки перемены передач, двойного дифференциала и бортовой передачи колесного хода.

Ходовая часть (применительно к одному борту) состояла из трех опорных катков, ленивца, звездочки и одного поддерживающего катка. На колесном ходу ведущей являлась задняя пара катков, привод на которые осуществлялся при помощи карданных валов. Движение на плаву осуществлялось при помощи гребного винта, имевшего цепной привод от двигателя.

2-3 августа 1934 года на специальном заседании технического совещания треста специального машиностроения прошло обсуждение проектов танков Т-43-1 и Т-43-2. На нем присутствовали представители Спецмаштреста, Управления механизации и моторизации РККА, а также инженеры-конструкторы заводов № 37 и Опытного имени Кирова. Любопытно, что к этому времени был подписан соответствующий приказ по Спецмаштресту, по которому оба танка принимались к производству. Тем не менее, в ходе обсуждения проектов представители конструкторских бюро всячески пытались доказать, что их машина лучше. Видимо, не последнюю роль в этом сыграла обещанная правлением треста денежная премия. Небезынтересно привести некоторые выдержки из «Протокола техсовещания Спецмаштреста по рассмотрению проектов колесно-гусеничного плавающего танка Т-43»:

«Павловский, начальник 3-го управления УММ РККА. Сравнивая проекты завода № 37 и ОКМО (речь идет об опытно-конструкторском отделе Опытного завода имени Кирова. — Прим. автора), следует отметить сложность обоих вариантов. В этом отношении вариант завода № 37 имеет тот недостаток, что количество шестерен в нем больше, чем в проекте ОКМО.
