В июне 1935 года опытный образец танка, получившего армейский индекс Т-38, вышел на испытания. При проектировании нового танка конструкторы по возможности постарались использовать элементы Т-37А, к этому времени хорошо освоенного в производстве. Компоновка Т-38 была аналогична танку Т-37А, правда, механик-водитель был размещен справа, а башня слева. В распоряжении механика-водителя имелись смотровые щели в лобовом щитке и правом борту корпуса.

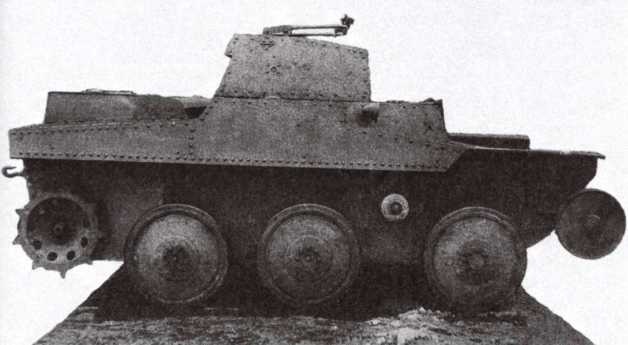

Танк Т-43-2 конструкции завода № 37 на колесном ходу, вид справа. Москва, весна 1935 года (АСКМ).

Т-38, по сравнению с Т-37А, имел более широкий корпус без дополнительных надгусеничных поплавков. Вооружение Т-38 осталось прежним — 7,62-мм пулемет ДТ, смонтированный в шаровой установке в лобовом листе башни. Конструкция последней, за исключением мелких изменений, была полностью заимствована у танка Т-37А.

На Т-38 был установлен тот же двигатель, что и на его предшественнике — ГАЗ-АА мощностью 40 л.с. Двигатель в блоке с главным фрикционом и коробкой перемены передач устанавливался вдоль оси танка между сиденьями командира и механика-водителя.

Трансмиссия состояла из однодискового главного фрикциона сухого трения (автомобильное сцепление от ГАЗ-АА), газовской четырехскоростной коробки перемены передач, карданного вала, главной передачи, бортовых фрикционов и бортовых передач.

Ходовая часть во многом была идентична танку Т-37А, от которого заимствовали конструкцию тележек подвески и гусеницы. Была несколько изменена конструкция ведущего колеса, а направляющее колесо по габаритам стало идентичным опорным каткам (за исключением подшипников).

Для движения машины на плаву использовался трехлопастной винт и плоский руль. Винт при помощи карданного вала соединялся с редуктором отбора мощности, закрепленным на коробке перемены передач.

Электрооборудование Т-38 выполнялось по однопроводной схеме с напряжением 6 В. В качестве источников электроэнергии использовались аккумулятор 3-СТП-85 и генератор ГБФ-4Ю5.

Как это часто бывает, новая машина имела большое количество недостатков. Например, по донесению завода № 37 в АБТУ РККА, «с 3 по 17 июля 1935 года Т-38 выходил на испытания только четыре раза, все остальное время танк находился в ремонте» (23). С перерывами испытания нового танка шли до зимы 1935 года, а 29 февраля 1936 года постановлением Совета труда и обороны СССР танк Т-38 был принят на вооружение Красной Армии взамен Т-37А. Весной того же года началось серийное производство новой амфибии, которое до лета шло параллельно с выпуском Т-37А.

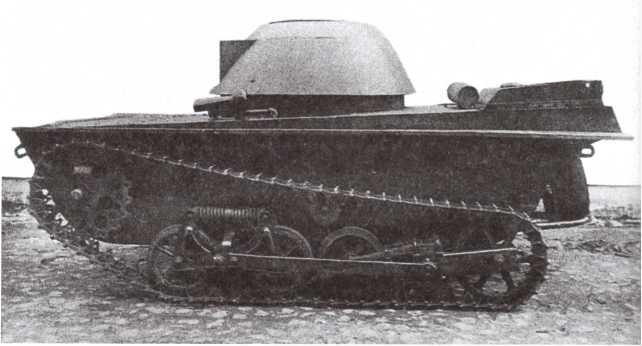

Опытный танк конструкции инженера Шитикова (ТШ), вид слева. Хорошо видна конструкция подвески. Москва, 1935 год (АСКМ).

Серийный Т-38 несколько отличался от прототипа — был установлен дополнительный опорный каток в ходовую часть, незначительно изменилась конструкция корпуса и люка механика-водителя. Бронекорпуса и башни для танков Т-38 поступали только с Подольского завода имени Орджоникидзе, который к 1936 году сумел наладить их производство в необходимом количестве. В 1936 году на небольшое количество Т-38 установили сварные башни производства Ижорского завода, задел которых остался после прекращения производства Т-37А.

Осенью 1936 года на НИБТ полигоне прошел испытания на гарантийный километраж серийный танк Т-38 с «тележками нового образца». Они отличались отсутствием поршня внутри горизонтальной пружины, а для того, чтобы направляющий стержень не вышел из трубки при возможном случае разгрузки катков, к кронштейнам тележки крепился стальной трос. В ходе испытаний в сентябре-декабре 1936 года этот танк прошел 1300 километров по дорогам и пересеченной местности. Новые тележки, как отмечалось в документах, «в работе показали себя хорошо, показав ряд преимуществ перед прежней конструкцией».

В выводах, содержащихся в отчете об испытаниях Т-38, было сказано следующее:

«Танк Т-38 пригоден для решения самостоятельных тактических задач. Однако для повышения динамики необходимо поставить двигатель М-1. Кроме того, необходимо устранить недостатки: гусеница спадает при движении по пересеченной местности, недостаточна амортизация подвески, рабочие места экипажа неудовлетворительны, водитель имеет недостаточный обзор влево, повысить плавучесть танка» (24).

С начала 1937 года в конструкцию танка ввели ряд изменений: на смотровую щель в лобовом щитке механика-водителя стали устанавливать броневую планку, предохраняющую от попадания свинцовых брызг при ружейно-пулеметном обстреле танка, в ходовой части стали использовать «тележки нового образца» (со стальным тросом). Кроме того, в производство пошел радийный вариант Т-38, оснащенный радиостанцией 71-ТК-1 со штыревой антенной. Ввод антенны находился на верхнем переднем листе корпуса между местом механика-водителя и башней.

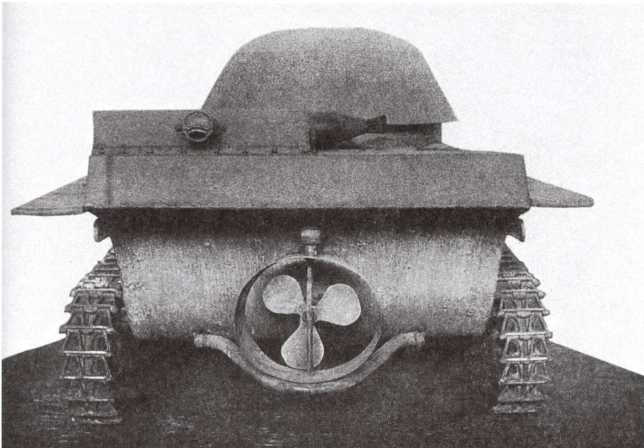

Опытный танк конструкции инженера Шитикова (ТШ), вид сзади. Москва, 1935 год (АСКМ).

Весной 1937 года выпуск танков Т-38 был приостановлен — из войск поступало большое количество рекламаций на новую боевую машину. После летних маневров 1937 года, проведенных в Московском, Киевском и Белорусском военных округах, руководство Автобронетанкового управления Красной Армии поручило конструкторскому бюро завода № 37 модернизировать танк Т-38. Модернизация должна была заключаться в следующем:

«1. Повышение скорости движения танка, особенно на местности;

2. Повышение скорости и надежности при движении на плаву;

3. Повышение боевой мощи;

4. Улучшение удобства обслуживания;

5. Повышение срока службы и надежности агрегатов танка;

6. Унификация деталей с трактором „Комсомолец“, увеличивающая мобвозможность завода и снижение стоимости серийной машины» (25).

Работа по созданию новых образцов Т-38 шла довольно медленно — и без того малочисленное конструкторское бюро завода № 37 было занято обеспечением серийного выпуска тягачей «Комсомолец», проектированием нового плавающего танка Т-39 и двигателей. Поэтому два образца модернизированного танка Т-38 были готовы лишь весной 1938 года.

Всего изготовили два прототипа, получившие обозначения Т-38М1 и Т-38М2. Оба танка имели двигатели ГАЗ М-1 мощностью 50 л.с. и тележки от тягача «Комсомолец». Между собой машины имели незначительные отличия. Так, T-38M1 имел корпус, увеличенный по высоте на 100 мм, что давало прирост водоизмещения на 600 кг, ленивец танка опустили на 100 мм для уменьшения продольных колебаний машины, были увеличены сечения воздухопритоков. Кроме того, танк оборудовался радиостанцией со штыревой антенной. Корпус Т-38М2 повысили на 75 мм, обеспечив прирост водоизмещения в 450 кг, ленивец остался на прежнем месте, радиостанция на машине отсутствовала. В остальном Т-38М1 и Т-38М2 были идентичны.
