2. Трансмиссия. Заготовки тракторным цехом получены на 100 %, механическая обработка прошла полностью, после закалки деталей коробки передач при шлифовки обнаружены трещины, что позволяет собрать коробку только предварительно, окончательная сборка будет производиться по получении годных деталей.

3. По корпусу. Котельным цехом предварительная сборка закончена, приступлено к клепке. Корпус без башен котельным цехом будет выпущен 5.7 с.г.

4. Башни. Малая башня — листы, угольники котельным цехом заготовлены, к сборке будет приступлено 5.7 с.г.

Орудийная башня — чертежи спущены в цеха 7.6. с.г. На настоящее число разметка, обрезка и сверловка закончены, производятся кузнечные работы. К сборке корпуса башни предполагается приступить с 5.7 с.г.

5. По механизмам управления — заготовки тракторным цехом получены полностью, обработка закончена, приступлено к сборке.

6. По электрооборудованию — заводу известно, что оно заказано за границей.

7. Двигатель. Чертежи фрикциона, помпы, регулятора смазки выпущены только 8.6 с.г. Исполнение заготовки спланировано на 15.7 с.г. С незначительной частью тракторный цех ведет обработку.

8. По радиатору — изготовлена модель, отсутствие трубок красной меди 14/15 мм задержит сборку.

9. Чертежей глушителя еще нет».

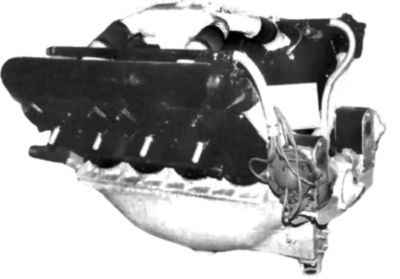

Авиационный двигатель М-6 — его доработанный вариант использовался на танке Т-12, а впоследствии и на Т-24 (РГАЭ).

Опытный образец танка Т-12 был собран на ХПЗ к середине ноября 1929 года. Сначала планировалось до конца года провести опробование машины на заводе, а затем, после устранения недостатков, подать танк на генеральные испытания, которые планировалось провести в начале 1930 года. Но потребовалось полтора месяца для того, чтобы подготовить опытный образец Т-12 только к заводским пробегам.

Следует отметить, что построенный образец сильно отличался от проекта. Его корпус стал длиннее, была изменена ходовая часть и силовая установка. Первоначально планировалось установить на Т-12 специальный двигатель мощностью 180 л.с., разработкой которого занимался ленинградский завод «Большевик». В качестве резервного варианта рассматривалась переделка авиационного двигателя М-6 «с понижением степени сжатия для увеличения живучести». Этим мотором занималось ГКБ ОАТ при участии инженера НАМИ А. Микулина и инженеры ХПЗ.

По компоновочной схеме танк Т-12 представлял собой машину с двухярусным расположением вооружения в двух вращающихся башнях. В большой устанавливалась 45-мм танковая пушка Соколова образца 1930 года и два пулемета ДТ — справа от пушки и в левом бортовом листе башни. На крыше большой башни размещалась малая с установкой пулемета ДТ. Башни имели независимое друг от друга вращение. Орудие монтировалось в шаровой установке и наводилось на цель при помощи плечевого упора.

Следует сказать, что штатное вооружение танк Т-12 получил лишь летом 1930 года. Кроме того, по первоначальному проекту машина должна была вооружаться тремя 6,5-мм спаренными танковыми пулеметами образца 1925 года системы Федорова-Иванова. Однако в ходе изготовления танка 6,5-мм пулеметы заменили на 7,62-мм ДТ. Что касается боекомплекта, то полной ясности в данном вопросе нет.

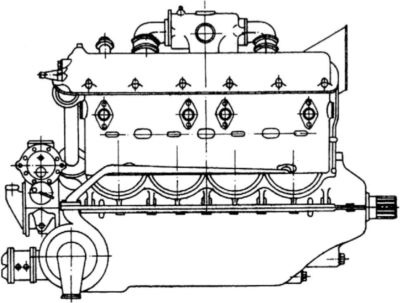

Авиационный двигатель М-6, вид справа (РГВА).

Встречаются цифры в 4032 патрона и 98 выстрелов к пушке, но, по мнению автора, это, скорее всего, боекомплект согласно проекту. Что касается того, сколько же составлял реально возимый боекомплект, точных данных нет. Вполне возможно, что укладки для его размещения на Т-12 так и не были изготовлены.

Экипаж танка состоял из четырех человек. В отделении управления, справа по ходу, размещался механик-водитель. В большой башне слева от пушки имелось место командира танка (он же наводчик), а справа — заряжающего. Кроме того, командир мог вести огонь из пулемета в борту башни, а наводчик — из пулемета, установленного справа от пушки. В малой башне размещался четвертый член экипажа — пулеметчик. Вращение большой башни осуществлялось поворотным механизмом, малая поворачивалась вручную, для чего имелись специальные скобы.

Корпус и башня танка Т-12 собирались на специальном каркасе из металлического профиля. Броневые листы, имевшие толщину 22 (вертикальные) и 12 (горизонтальные и наклонные поверхности) мм, крепились к каркасу при помощи заклепок и болтов. Танк изготавливался из обычной конструкционной стали.

В качестве силовой установки использовался авиационный двигатель М-6, который являлся копией французского авиамотора «Испано-Сюиза» 8FB. Он имел восемь цилиндров, водяное охлаждение и мощность 300 л.с. Выпуск М-6 в Советском Союзе вел Государственный союзный завод № 29 «Большевик» в городе Запорожье (ныне украинское ОАО «Мотор-Сич»). При установке двигателя инженеры ХПЗ внесли в конструкцию ряд изменений, связанных, прежде всего, с топливной аппаратурой и системой охлаждения. Емкость бензобака, установленного впереди слева от водителя, составляла 240 л, что обеспечивало запас хода 100–110 километров.

Двигатель оснащался водяным радиатором охлаждения, установленным сразу за кормовым листом корпуса. Воздух для его охлаждения засасывался через отверстие в корме, закрытое сверху броневым козырьком. Выброс воздуха от двигателя осуществлялся через два отверстия в крыше моторного отделения, прикрытых броневыми колпаками.

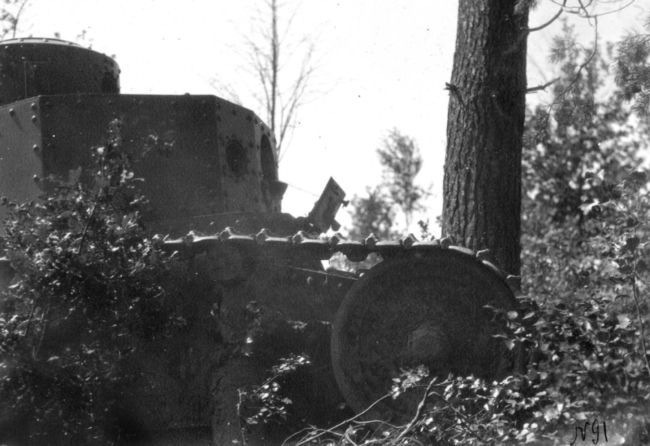

Испытания танка Т-12 под Москвой. Июль 1930 года. На фото машина перед деревом, которое она впоследствии свалила. Пушка еще не установлена (АСКМ).

В ходе испытаний машины систему охлаждения переделали — перенесли в другое место вентилятор, а воздух стал выбрасываться на правый борт танка. Для этого на крыше моторного отделения соорудили специальный кожух круглой формы довольно больших размеров.

Трансмиссия Т-12 включала в себя главный фрикцион, четырехступенчатую реверсную коробку перемены передач обеспечивающей движение на 25, 15, 7 и 2 км/ч с возможностью реверса на всех скоростях, простой дифференциал и ленточные плавающие тормоза, спроектированные инженером В. Заславским. Для управления последними использовались сервоприводы. Конструкция подвески Т-12 была выполнена по схеме танка Т-18. Она состояла (применительно к одному борту) из четырех тележек с двумя сдвоенными опорными катками на каждой, четырех поддерживающих роликов, ведущего и направляющего колес с весьма удачным механизмом натяжения гусениц.

В качестве упругого элемента использовались спиральные пружины. Гусеница шириной 460 мм изготавливалась из довольно массивных литых траков, которые за характерную форму в документах именовались «Орлиный коготь». Удельное давление при погружении гусеничных цепей на 100 мм в мягкий грунт составляло 0,45 кг/см². Боевая масса танка Т-12 должна была составлять не менее 19,5 т. Однако производилось ли взвешивание полностью укомплектованной машины, автору неизвестно.
