Если ходовая часть средних французских танков «Шнейдер» и «Сен-Шамон» (как и германского A7V, кстати) представляла собой модификацию движителя американского трактора «Холт», то у легкого «Рено» она была выполнена более оригинально. Ходовая часть с блокированной пружинной подвеской включала на один борт четыре тележки — одну с тремя, остальные с двумя опорными катками. Последние — малого диаметра, сдвоенные, с внутренними ребордами. Тележки попарно соединялись шарниром с балансиром, который сам шарнирно подвешивался к полуэллиптической листовой рессоре. Концы рессоры подвешивались к продольной двутавровой балке, крепившейся на борту корпуса. Из-за малого динамического хода катков и отсутствия амортизаторов такую подвеску иногда называют «полужесткой». Верхняя ветвь гусеницы лежала на шести сдвоенных поддерживающих роликах, собранных в длинной обойме, задний конец которой крепился на шарнире, а передний подрессоривался винтовой пружиной — так должно было автоматически поддерживаться натяжение гусеницы. Одинарное ведущее колесо заднего расположения захватывало гусеницу за шарнир траков. Одинарное направляющее колесо крепилось на передней части продольной балки в вилке с винтовым механизмом регулировки натяжения гусеничной цепи. На многих машинах для уменьшения шума и веса, а также удешевления производства, направляющее колесо изготавливалось из дерева со стальным каркасом и ободом — единственный случай в истории танкостроения. В литом траке гусеницы выделялась подушка (башмак) шириной 324 мм с грунтозацепом и два рельса (движение опорных катков по «рельсами» было типично для гусеничных шасси того времени). Траки соединялись пальцами, фиксировавшимися шайбами и втулками с чеками. Шарнир трака изнутри прикрывался отгибом подушки. Ширина колеи гусеничного хода — 1,4 м.

Для форсирования рвов танк оборудовали съемным «хвостом». Он крепился на корме двумя стальными осями с засовами, на марше его поворачивали вокруг верхней оси и забрасывали на крышу моторно-трансмиссионного отделения, но могли оставлять и в «боевом» положении — в этом случае на «хвосте» крепили полезный груз (обычно личные укладки экипажа), иногда даже сажали кого-либо из технических подразделении или пехотинцев. При преодолении широкого рва «хвост» упирался в его передний скат, пока центр тяжести танка не достигал противоположного края. Длина танка с «хвостом» достигала 4,96 м. Впоследствии под влиянием «Рено» FT подобным устройством оборудовали многие сравнительно тихоходные танки сопровождения пехоты. Низкое удельное давление на грунт, не превышавшее 0,6 кг/см², обеспечивало хорошую проходимость, танк преодолевал короткие подъемы до 45° и 1,8-метровые рвы, а вынесение оси направляющего колеса вперед-вверх и его большой диаметр способствовали преодолению вертикальных препятствий, а также позволяли танку выбираться из больших воронок. Спереди и сзади на корпусе машины имелись буксирные крюки, в комплект танка включали трос и буксирные цепи, которые обычно подвешивали вдоль «хвоста». На бортах МТО крепили ящики с ЗИП.

Большое значение придавалось «таранному» действию: вопреки первоначальному скепсису, «Рено» опрокидывал дерево или деревянный столб диаметром до 250 мм, железный столб диаметром 50 мм. «Затаптывание» проволочных заборов «Рено» FT производили обычно попарно, двигаясь в 50-100 м друг от друга.

^{Обложка инструкции по эксплуатации танка «Рено» FT издания 1918 года.}

Реализованная в танке «Рено» схема компоновки обеспечивала водителю лучший обзор, вооружению — круговой обстрел, гарантировала от заволакивания поля обзора дымом из выхлопной трубы, уменьшала опасность для экипажа при возникновении пожара в моторно-трансмиссионном отделении, давала лучшее распределение веса по длине танка с точки зрения проходимости. В то же время двигатель и ведущие колеса оказывались лучше защищены от вывода из строя огнем противника.

К недостаткам конструкции «Рено» можно отнести высокое расположение центра тяжести — танк легко опрокидывался при боковом крене, на резких поворотах и даже на небольших контрэскарпах. Однако имея меньшие размеры, он обладал лучшей проходимостью, чем средние французские танки, преодолевал одинаковые с ними рвы, на вертикальные препятствия взбирался лучше, а его более легкое вооружение обеспечивало большую эффективность в бою за счет вращающейся башни. Небольшие размеры FT-17 давали ему преимущества по сравнению со средними и тяжелыми машинами на пересеченной и лесистой местности. Кроме того, «Рено» был сравнительно простым и дешевым в производстве. В результате он стал основной машиной французских танковых сил и убедительным доказательством перспективности танков как нового вида вооружения.

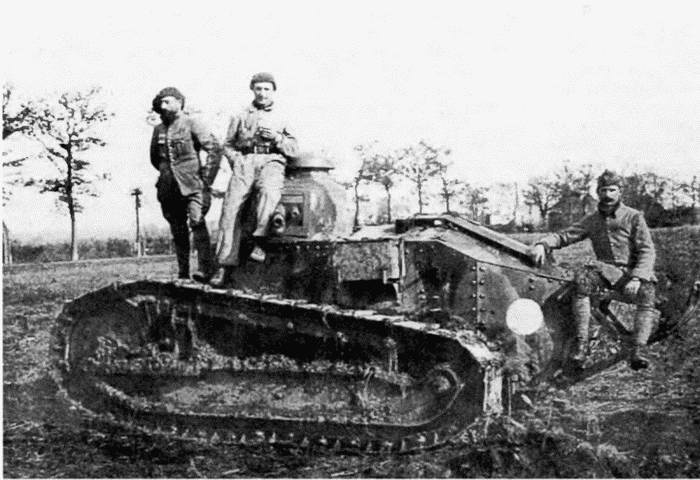

^{Французские танкисты на «Рено» FT. Западный фронт, сень 1918 года. Машина имеет духцветную окраску (ЯМ)}

Правда, малые скорость и запас хода требовали специального транспорта для переброски танков к передовой по обычным дорогам. Первоначально для этого планировали использовать 7-тонные грузовые автомобили (их специально заказали в 1917 году), но уже в июле 1918-го «Рено» успешно перебрасывались в боеготовом состоянии стандартными двухосными 5-тонными грузовиками «Пирс-Эрроу» с усиленными рамой и кузовом — перегруз автомобиль выдерживал вполне сносно. Погрузку и выгрузку танк мог производить своим ходом по приставной деревянной аппарели.

Готовую модель «радиотанка» «Рено» TSF (Telegraphie Sans Fit — «беспроволочный телеграф») фирма смогла представить только 10 декабря 1917 года. Эта машина имела неподвижную прямоугольную рубку, в которой размешались коротковолновая радиостанция ERI0 «Эроте» а также три члена экипажа -водитель, наблюдатель и радист. Проволочная антенна натягивалась между выдвижной мачтой на рубке и рамкой на конце «хвоста». Дальность радиосвязи достигала 80 км. Масса «радиотанка» 7 т, толщина брони 8—16 мм, высота 2,5 м, скорость и запас хода — такие же, как у базовой машины. В каждой танковой бригаде «радиотанки» находились в ведении специального офицера службы связи и использовались в интересах как танковых подразделений, так и пехотных дивизий, с которыми они взаимодействовали. Войска не слишком их любили за ненадежность радиостанции, быстро терявшей настройку или выходившей из строя после дорожной тряски и необходимости сворачивать — разворачивать высокую и хрупкую антенну. К концу войны только три полка получили машины TSF, а всего их изготовили 188 единиц. Поэтому в качестве командирских использовались и обычные «Рено» FT, с которых иногда снимали вооружение, оставляя амбразуру башни открытой — получался подвижный наблюдательный пункт.

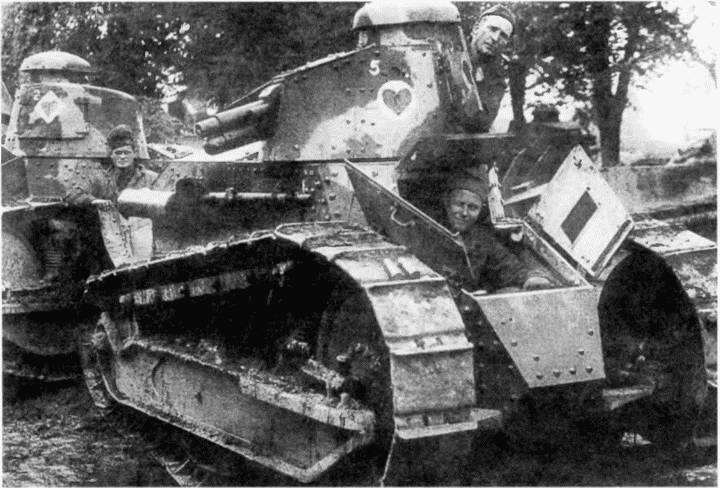

^{«Рено» FT (пушечный вариант) из состава 304-й танковой бригады американской армии. Западный фронт, Варенн, 12 октября 1918 года. Машина имеет трехцветный желто-коричнево-зеленый камуфляж и, судя по маркировке, принадлежит ко 2-му взводу 1-й роты 344-го танкового батальона. Белая цифра 5 на башне обозначает номер танка во взводе (НА).}
