В данном варианте шасси оснащалось 12-цилиндровым рядным двигателем воздушного охлаждения Maybach HL 90 мощностью 360 л.с. при 2800 об/мин.

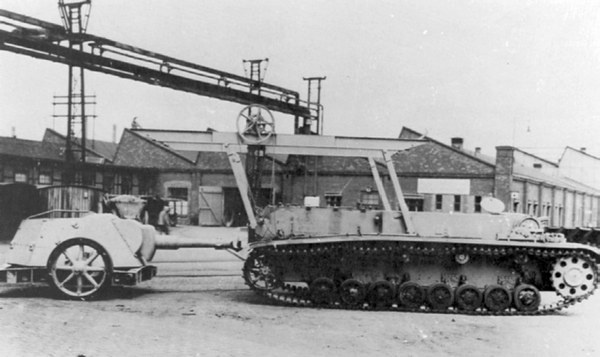

^{105-мм самоходная гаубица Heuschrecke 10. Башня снята и установлена на колесный прицеп.}

«Изюминкой» проекта была возможность довольно быстрого демонтажа башни с помощью смонтированного непосредственно на корпусе машины складного кранового приспособления. В снятом состоянии башня могла перевозиться отдельно от шасси или буксироваться самим шасси на двухколесном прицепе. Буксировка башни производилась за ствол. С точки зрения сегодняшнего дня не совсем понятно, для чего все это было нужно. В послевоенный период подобные решения иногда предлагались для транспортировки танков по воздуху, но в данном случае вряд ли это могло быть причиной — у немцев просто не было самолета, способного поднять 23-тонную боевую машину.

В 1942 году фирма Krupp изготовила три опытных образца самоходной гаубицы, получившей обозначение 10,5 cm leFH 18/1 L/28 auf Waffenträger GW III/IV или «Heuschrecke 10».

Не желая оставаться в стороне, фирма Rheinmetall-Borsig разработала конкурентный проект САУ, а завод Deutsche Eisenwerke изготовил прототип, проходивший испытания в 1942 году. Машина была близка по конструкции к крупповской, но оказалась гораздо проще, поскольку никакой демонтаж башни не предусматривался. В качестве вооружения использовалась модифицированная 105-мм полевая гаубица leFH 18/40, располагавшаяся во вращающейся башне коробчатой формы, также не имевшей крыши. Вертикальная наводка гаубицы осуществлялась в пределах от -10° до +70°.

Ни крупповский, ни рейнметалловский варианты в серийное производство запущены не были.

Из стадии деревянных макетов не вышли и несколько вариантов небронированных самоходных орудий, спроектированных на шасси Geschützwagen III/IV. Эти машины создавались в рамках концепции Waffenträger — «носитель вооружения» или, что, по-видимому, точнее, «перевозчик вооружения». Были спроектированы две машины: одна — вооруженная 128-мм пушкой К81 и другая — 150-мм гаубицей sFH 18/1. В обоих случаях орудия размещались на вращающихся платформах, смонтированных на «орудийных шасси».

В первой половине 1942 года берлинская фирма Alkett — главный производитель штурмовых орудий StuG III — начала осуществление программы модернизации этой весьма удачной самоходки, предусматривавшей вооружение ее более мощным противотанковым орудием. Были разработаны три варианта новой машины с разными пушками, в том числе и с 75-мм с длиной ствола в 70 калибров. Последняя считалась наиболее перспективной. Однако в ходе проектирования выяснилось, что для размещения на шасси StuG III это орудие не годится — слишком велики были его размеры и масса. Значительно лучше для этой цели подходило более грузоподъемное шасси танка Pz.IV. Им и решили воспользоваться.

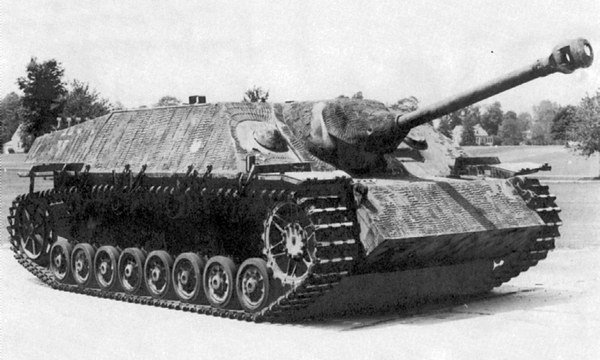

^{Истребитель танков Jagdpanzer IV. Это машина ранних выпусков с двумя амбразурами в лобовом листе рубки.}

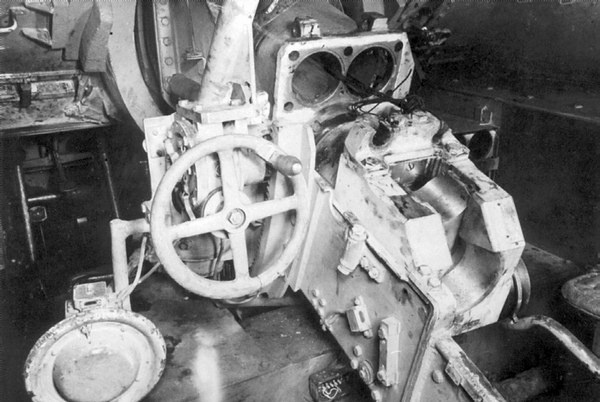

^{Казенная часть 75-мм пушки. Противооткатные устройства частично разобраны.}

Модель новой машины, получившей обозначение Sturmgeschütz auf Fahrgestell Pz.Kpfw.IV mit der 7,5 cm KwK 42 L/70, продемонстрировали Гитлеру 2 октября 1942 года. По сравнению с StuG III эта самоходка имела более мощную бронезащиту. Кроме того, пушка устанавливались в рамке, закрепленной в лобовом листе рубки, а не на станке, размещенном на днище корпуса, как у StuG III. Однако на пути новой САУ к серийному производству имелось одно непреодолимое препятствие — 75-мм пушка KwK 42 L/70 еще не была готова. Тем не менее фюрер распорядился не замораживать работы над машиной, а в качестве временной меры вооружить ее 75-мм пушкой PaK 39 L/48. Тогда же определили и завод-изготовитель — Vomag в г. Плауен в Саксонии. Деревянный макет САУ в натуральную величину, изготовленный на заводе Vomag, показали Гитлеру 13 мая 1943 года, а 20 октября продемонстрировали первый прототип еще из неброневой стали. В конце года на испытания поступили две полноценных боевых машины так называемой «нулевой серии». Тогда же название САУ изменили на Jagdpanzer IV (Sd.Kfz.162).

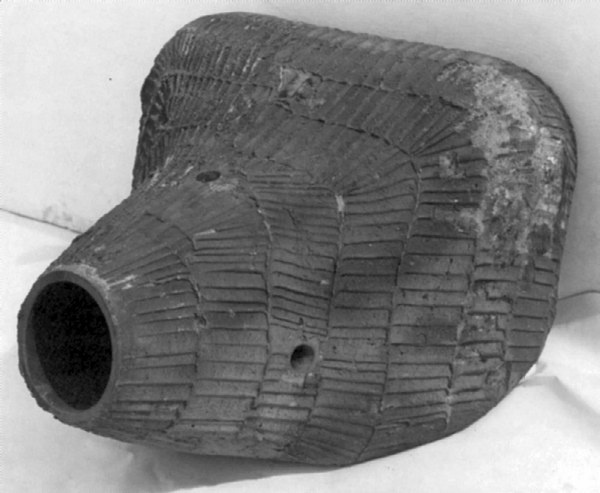

^{«Свиное рыло» — литая маска пушки.}

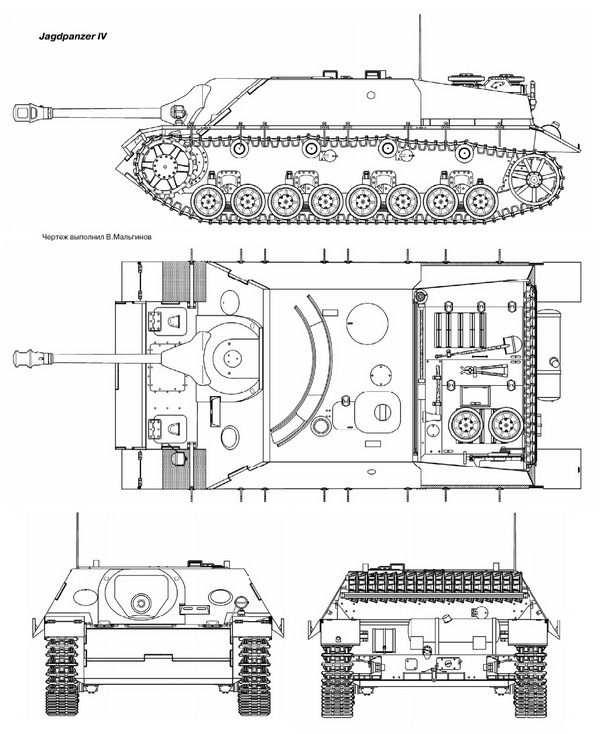

Характерной особенностью нового истребителя танков была малая высота — всего 1850 мм. Корпус машины сваривался из катаных броневых листов. Лобовой лист корпуса толщиной 60 мм располагался под углом 45°, а лобовой лист рубки такой же толщины — под углом 60° к вертикали. Борта рубки имели толщину 30 мм и наклон 30°. В лобовом листе корпуса в рамке, закрытой массивной литой маской, устанавливалась 75-мм пушка PaK 39 с длиной ствола 48 калибров. По конструкции и баллистике она была идентична пушкам KwK 40 и StuK 40. Вертикальные углы наведения колебались в пределах от -5° до +15°, горизонтальные — по 20° на сторону. Бронебойный снаряд, покидавший ствол орудия с начальной скоростью 790 м/с, на дистанции 1000 м пробивал 88-мм броню, расположенную под углом 30°. Подкалиберный снаряд при начальной скорости 990 м/с на такой же дистанции пробивал броню толщиной 97 мм. Боекомплект пушки состоял из 79 выстрелов.

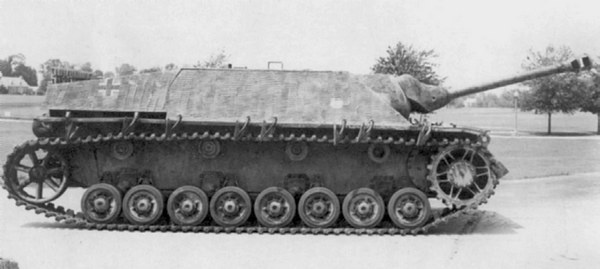

^{Для противотанковой САУ Jagdpanzer IV был характерен низкий силуэт, что давало ей преимущество в бою.}

Оригинальным образом было размещено дополнительное вооружение. Слева и справа от пушки в лобовом листе корпуса имелись амбразуры, закрывавшиеся сдвижными конусообразными литыми крышками. В правой устанавливался пулемет MG 34 или MG 42, а через левую можно было вести огонь из пистолета-пулемета MP 40 или штурмовой винтовки MP 44. Боекомплект пулемета состоял из 1200 патронов, уложенных в восемь коробок по 150 патронов в каждой.

Наведение пушки в цель осуществлялось с помощью перископического прицела Sfl.Zf.1a, имевшего 5-кратное увеличение и поле зрения 8°. Для перемещения головки прицела во время горизонтального наведения орудия в крыше рубки имелся дугообразный паз.
