В августе 1938 года комиссия АБТУ РККА рассмотрела эскизный проект и макет будущего танка. Проект получил одобрение, и КБ завода № 37 приступило к детальной разработке новой боевой машины. Новый танк получил заводское обозначение: 010, а уже в документах Автобронетанкового управления значился Т-40.

Танк проектировался с двумя различными вариантами подвески – рессорно-балансированной по типу тягача «Комсомолец» и торсионной.

Любопытно, что в проектировании опытного танка Т-40 активно участвовал конструктор П.Шитиков, предлагавший свой вариант машины «с несущими-ведущими колесами». В протоколе совещания конструкторов завода № 37 с участием представителей АБТУ РРКА и 8-го Главного управления Наркомата среднего машиностроения, состоявшегося 19 июля 1939 года, по этому поводу сказано следующее:

«По 40-й машине нами было запроектировано два варианта – один вариант делал Астров, второй Шитиков. После эскизного проектирования оба варианта были подвергнуты обсуждению. Приняли вариант 40-й машины Астрова, после чего все силы были брошены на ее проектирование.

Что касается проекта с несущими- ведущими колесами, то в 1934 году строили подобную машину, которая не была принята, так как мотор был маломощным. После этого тов. Шитиков долго занимался этим проектом, но вследствие плохих результатов машина была выброшена на слом. Тов. Шитиков в данном проекте опять хочет протащить свою ходовую часть, которая была забракована на 43-й машине, как конструкторами, так и представителями АБТУ. Так как машина Шитикова по сравнению с Т-40 преимуществ не имеет, постройка ее нецелесообразна».

Проектирование танка 010 закончилось в конце 1938 года и чертежи сразу же передали в производство. К весне 1939 года первые образцы машины были закончены сборкой.

Новый танк значительно отличался от своих предшественников – плавающих танков Т-37 и Т-38.


Легкие танки семейства Т-40. «Красные» разведчики

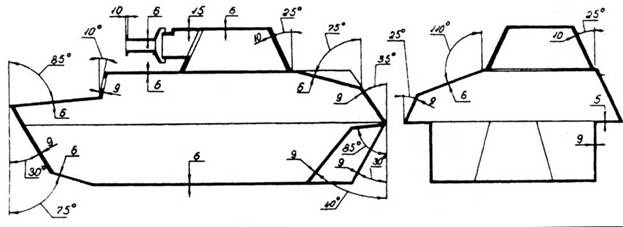

Схема бронирования танка Т-40.


В первую очередь по-новому сконструировали корпус танка – для повышения запаса плавучести заметно увеличили его высоту, а для повышения остойчивости придали ему трапециевидную в поперечном сечении форму с уширенной верхней частью. Экипаж, состоящий по- прежнему из двух человек, размещался в машине по продольной схеме: механик-водитель – в передней части боевого отделения (в отделении управления), почти по оси танка, что улучшало наблюдение по курсу и по обоим бортам; стрелок- командир – в башне с вооружением, установленной по центру бронекорпуса за водителем, с заметным, на 250 мм, смещением к левому борту. Силовой агрегат располагался продольно, максимально близко к правому борту, маховиком двигателя вперед, причем доступ к наиболее ответственным и уязвимым частям двигателя – агрегатам системы питания – был возможен изнутри боевого отделения после снятия бронеперегородки. Трансмиссия и механизмы поворота, как и прежде, находились в носовой части машины, что хорошо сочеталось с передним расположением ведущих звездочек. В кормовой части корпуса, по бортам, размещались два бензобака по 100 л каждый, справа за двигателем – радиатор и теплообменники. В нижней части кормы, в специальной гидродинамической нише корпуса, устанавливались гребной винт и водоходные рули, причем винт, в отличие от Т-38, хорошо защищался от возможных внешних повреждений. Центр водоизмещения корпуса так соотносился с центром тяжести, что на плаву машина имела небольшой и даже полезный дифферент на корму и была сбалансирована в поперечном направлении. Были приняты и специальные меры для улучшения водоходности танка: создана гидродинамически благоприятная (попутная) форма корпуса; введен откидной волноотражатель в носу; высоко подняты воздухопритоки, прикрытые колпаком, жалюзи и приборы наблюдения; полностью герметизированы все крышки, люки и заслонки. Это позволяло танку уверенно преодолевать водные преграды с быстрым течением и с большим, до 3 баллов, волнением, практически обеспечив его непотопляемость в этих условиях. Но на всякий случай экипаж снабжался спасательными поясами.


Легкие танки семейства Т-40. «Красные» разведчики

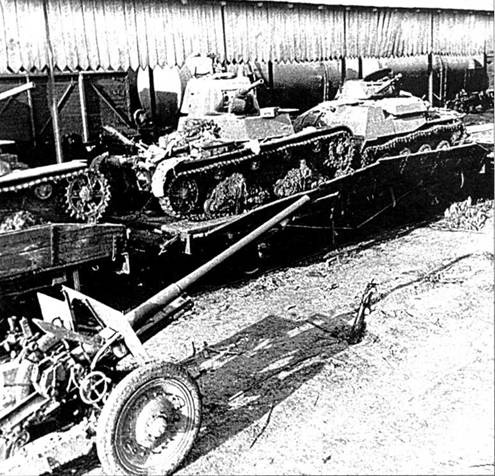

Советские танки, захваченные немецкими войсками. На железнодорожной платформе стоят танки Т-26 и Т-40. Украина, лето 1941 года.


Общее отделение управления и боевое (на танке Т-38 экипаж разделял двигатель) облегчало непосредственную связь между механиком- водителем и делало их взаимозаменяемыми без выхода наружу. Каждый имел свой входной верхний люк и, кроме того – общий аварийный люк в днище корпуса. Единый внутренний объем позволил разместить на командирских танках в левой нише корпуса на специальном подрамнике довольно громоздкую радиостанцию. В целом компоновка нового танка была рациональной и хорошо продуманной.


Легкие танки семейства Т-40. «Красные» разведчики

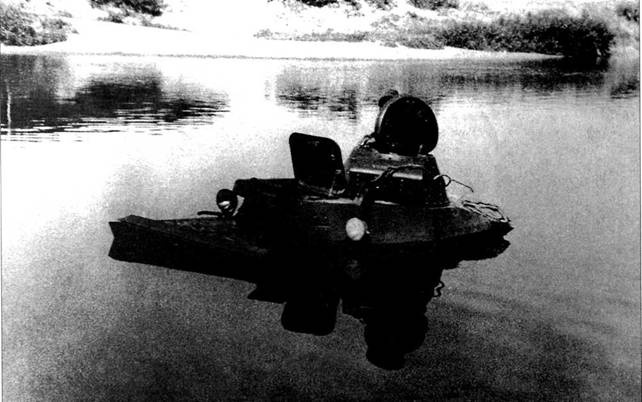

Легкий танк Т-40 преодолевает водную преграду. Скорее всего снимок сделан в предвоенное время во время испытаний.


В конструкции корпусных деталей широко применялся принцип максимально возможного наклона бронелистов, что существенно повышало их пулестойкость. Сравнительно низкая (470 мм), но широкая башня имела форму усеченного конуса с диаметром основания 1115 мм и большим углом наклона образующей (25°, фактически 22,3°). Удачная форма башни стала впоследствии образцом для подражания на многих легких бронемашинах, в том числе и послевоенных. Толщина брони была увеличена всего на 2- 4 мм, но заметно дифференцирована на основе анализа вероятности поражения при обстреле крупнокалиберными и бронебойными пулями нормального калибра с дистанции от 300 м, а также попаданий крупных, массой свыше 12 г, осколков. Ранее на разведывательных машинах применялась равноценная по периметру броня – одинаково важной считалась защита со всех ракурсов. Пулестойкость корпуса почти на порядок повышала катаная гетерогенная броня марки КО («Кулебаки» – ОГПУ») с цементированным и закаленным на высокую твердость наружным слоем. Впервые широко использовалась сварка листов такой брони со стороны внутреннего незакаленного слоя – «мягкой» подушки. Правда, корпусные детали получались дорогими и из-за деформаций требовали правки. Некоторые элементы бронекорпуса крепились пулестойкими заклепками из самозакаливающейся стали Э16.


Легкие танки семейства Т-40. «Красные» разведчики
Легкие танки семейства Т-40. «Красные» разведчики

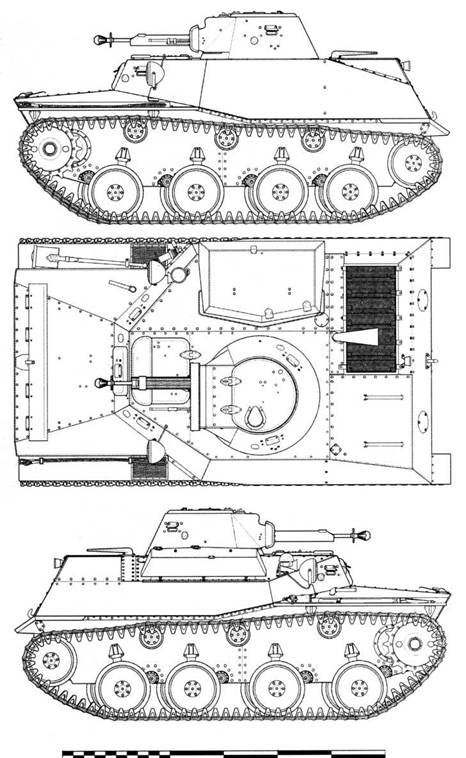

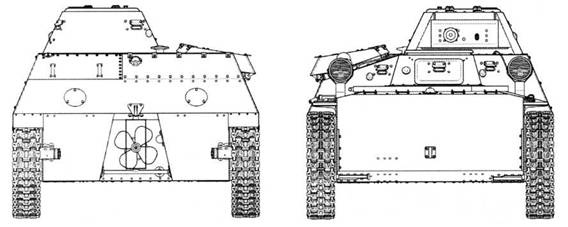

Чертежи легкого плавающего танка Т-40 выпуска 1941 года. Представлен нерадиофицированный (линейный) вариант с 12,7-мм пулеметом ДШК. Масштаб 1:35.
