К концу 1942 года танки Т-40, Т-40С и Т-30 практически исчезли из боевых частей. В качестве учебных машин в училищах и на курсах (а эти танки находились в 1-м и 3-м Саратовских, во 2-м Харьковском в Самарканде, в 1-м и 2-м Ульяновских и Орловском в Майкопе танковых училищах, на Ленинградских в Магнитогорске и Казанских танковых курсах усовершенствования командного состава), а также в составе некоторых запасных полков танки этого семейства использовались в войсках до 1946 года. К сожалению, ни одного «натурального» плавающего танка Т-40 до настоящего времени не сохранилось, а Т-40С и Т-30 экспонируются в музее истории бронетанковой техники в Кубинке.

Возвращаясь к количеству выпущенных танков Т-30, Т-40 и Т-40С, трудно точно установить цифры выпущенных машин вышеперечисленных модификаций, так как документы завода и различных наркоматов, связанных с производством и использованием этого танка, сильно разнятся. Однако автор считает приводимые здесь цифры наиболее достоверными: 238 Т-40, 136 Т-40С (из них 44 БМ-8-24) и 335 Т-30. Всего 709 единиц.


Легкие танки семейства Т-40. «Красные» разведчики

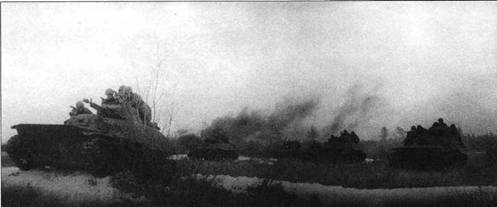

Продвижение нашей пехоты и танков проходит по глубокому снегу. Такие условия были предельны для легких танков модели Т-40. Западный фронт, 5-я армия, январь 1942 года.


Легкие танки семейства Т-40. «Красные» разведчики
Легкие танки семейства Т-40. «Красные» разведчики

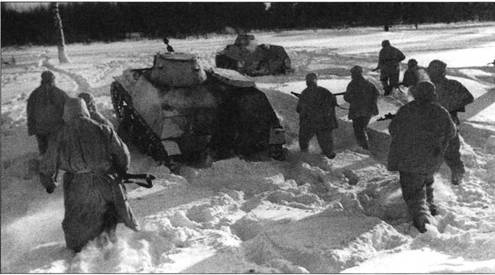

Проведение разведки боем. Танки Т-40С и группа пехотинцев сняты сзади. Видно, что ниша для винта и руля у боевых машин есть, но водоходное оборудование отсутствует. Западный фронт, 5-я армия, январь 1942 года.

Источники и литература

1. Материалы Центрального архива Министерства обороны Российской федерации (ЦАМО):

а) Справка штаба УК БТ и MB КА о количестве отправленных фронтам танковых частей и танков за период с 1 июля 1941 года по 1 января 1942 года (ЦАМО, ф. 38, оп. 11353, д. 957, лл. 354-356);

б) Сведения и справки штаба ГАБТУ КА о наличии, потерях, пополнении и ремонте танков и вспомогательных машин танковых соединений и частей КА за период с 1 июня 1941 года по 1 января 1942 года (ЦАМО, ф. 38, оп. 11353, д. 962, лл. 1-30);

в) Справка из управления формирования и укомплектования автобронетанковых войск Красной Армии о сформированных и убывших в состав действующей армии танковых бригад и батальонов за период с 1 ноября по 25 декабря 1941 года (ЦАМО, ф. 38, оп. 11353, д. 957, лл. 7-11).

2. Архив Музея Горьковского завода, заводская техническая документация на агрегаты танков Т-40 и Т-30.

3. 20-мм танковая пушка ТНШ (ШВАК). Руководство службы. М., Воениздат, 1942. 48 с.

4. Танк Т-40. Краткое руководство службы. М., Воениздат, 1941. 96 с.

5. Астров Н.А. О некоторых путях развития боевых машин сверхлегкой, легкой и промежуточной весовых категорий. Доклад по совокупности выполненных работ, представляемых на соискание ученой степени. М., ВАБТВ, 1971.

6. Коломиец М.В. Танки-амфибии Т-37, Т-38, Т-40. М., «Стратегия КМ», 2003. 80 с.

7. Прочко Е.И. Легкие танки Т-40 и Т-60. Бронеколлекция № 4 (13) за 1997 г. М., «Моделист-конструктор», 1997. 32 с.

8. Свирин М. Артиллерийское вооружение советских танков 1940-1945. М., «Экспринт», 1999. 32 с.

9. Солянкин А.Г., Павлов М.В., Павлов И.В., Желтов И.Г. Советские малые и легкие танки 1941-1945 гг. М., «Издательство «Цейхгауз», 2006. 48 с.


Легкие танки семейства Т-40. «Красные» разведчики
Легкие танки семейства Т-40. «Красные» разведчики

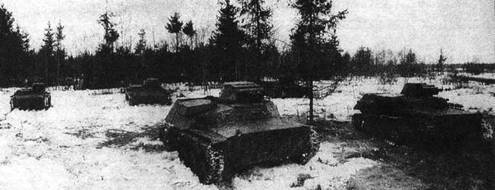

Легкие танки Т-40С и Т-38 из состава подразделения майора В. Колотия на исходном рубеже для атаки. Советско- германский фронт, 1942 год.


Легкие танки семейства Т-40. «Красные» разведчики

Красноармейцы после освобождения временно оккупированной немцами территории осматривают подбитый в начале войны и оставленный танк Т-40. Волховский фронт, Синявино, сентябрь 1942 года.


Тактико-технические характеристики серийных и опытных малых танков Т-30/Т-40

Наименование параметров Тип танка
Т-40 Т-40С Т-30 Т-40 с ПТ-23ТБ
Боевая масса, т 5,5 5,5 5,6 5,32
Экипаж, чел. 2 2 2 2
Основные размеры, мм;
Длина с пушкой вперед 4110 4110 4110 3950
Ширина 2330 2330 2330 2275
Высота 1905 1905 1905 1950
Клиренс 300 300 300 230
Пушка, калибр, мм: тип - - 20; НАП 23; НАП
Марка - - ТНШ ПТ-23ТБ
Боекомплект, выстрел. - - 750 154
Пулемет; кол-во, калибр, мм 1-12,7; 1-7,62 1-12,7; 1-7,62 1-7,62 1-7,62
Боекомплект, патрон. 500; 2016 500; 2016 1512 2016
Броневая защита, мм/град:
Нос корпуса; верхняя часть 9/82; 13/30 9/82; 13/30 9/82; 15/30 9/82; 13/30
Нижняя часть 13/76 13/76 15/76 13/76
Лоб башни 15/25 15/25 20/25 10/25
Максимальная скорость, км/ч* 50/6 45/не плавает 45/не плавает 45/6
Запас хода, км: 300 300 300 280
Среднее давление на грунт, кгс/см³ 0,46 0,46 0,46 0,46
Преодолеваемые препятствия:
Макс. угол подъема, град. 34 34 34 34
Макс. угол крена, град. 35 35 35 35
Ров, м 1.7 1,7 1.7 1,7
Вертикальная стенка, м 0,6 0,6 0,6 0,6
Брод, м плавает 1,0 1,0 плавает
Двигатель, марка ГАЗ-11/ГАЗ-202 ГАЗ-202
Тип** 4/6/Р/К/Ж 4/6/Р/К/Ж
Максимальная мощность л.с. (кВт) 85(63) 85(63)
Емкость топливных баков, л:
Внутренних 206 210
Наружных - -
Трансмиссия, тип механическая
Коробка передач, тип четырехступенчатая автомобильная
Механизм поворота, тип бортовые фрикционы
Подвеска, тип индивидуальная торсионная
Гусеничный движитель, тип с передним расположением ведущих колес
Гусеница, тип шарнира открытый металлический шарнир
Радиостанция, марка 71-ТК-З только на командирских танках 71-ТК-З
Танковое переговорное устройство, тип отсутствует

НАП – нарезная автоматическая пушка.
