Система аварийного покидания «СК», разработанная в ОКБ-155, была в самолете, пожалуй, самым оригинальным техническим решением. На нее возлагались большие надежды, но последующая эксплуатация выявила низкую надежность и невозможность спасения летчика при катапультировании с земли. «СК» состояла из откидной части фонаря, при открывании кабины поднимавшейся вверх и вперед, и катапультируемого сиденья.

Фонарь кабины – довольно сложная конструкция. Отмечу лишь основные отличительные ее элементы. Переднее стекло выполнено из силикатного стекла толщиной 14,5 мм, а основное стекло – термостойкое органическое толщиной 10 мм. Непосредственно под лобовым стеклом находился неподвижный экран – бронестекло из 62-мм триплекса. Экран должен был защищать пилота от прямого попадания снарядов и осколков; кроме того, при катапультировании по экрану прокатывались ролики фонаря, а в случае аварийного сброса фонаря он защищал летчика от встречного потока воздуха.

На каркасе задней дуги откидной части фонаря имелась крышка из магниевого сплава. При катапультировании с защитой фонарем крышка лючка выбивалась пиромеханизмом стабилизирующего парашюта сиденья. Передняя часть фонаря отделялась от хвостовой герметичной части перегородкой, в боках которой имелись небольшие окна для обзора задней полусферы. Фонарь снабжался жидкостной антиобледенительной системой, омывавшей лобовое стекло. Пятилитровый бак со спиртом, использовавшийся для этих целей, размещался в переднем коке фюзеляжа.

Носовая опора шасси

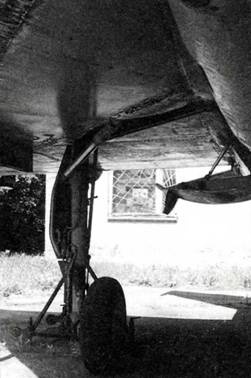

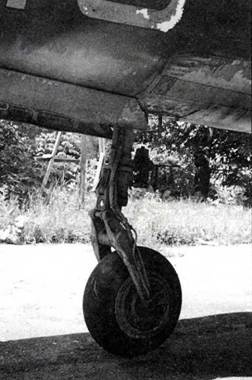

Основная опора шасси

Конструкция основной опоры шасси

В состав оборудования кроме стандартного набора пилотажно-навигационных и контролирующих работу двигателя и различных систем приборов входили командная УКВ радиостанция РСИУ-5, маркерный радиоприемник

МРП-56И, радиокомпас АРК-54И и креновый автопилот КАП-1.

На самолете был установлен оптический прицел АСП-5Н-ВУ1, сопряженный с вычислителем ВРД-1 и радиодальномером СРД-5 «Квант», который был расположен под радиопрозрачным обтекателем центрального тела воздухозаборника двигателя.

Вооружение самолета включало пушку НР-30 калибра 30 мм, а также ракетное и бомбовой вооружение, подвешивающееся на балочные держатели БДЗ-58-21. Ракеты К-13 размещались на пусковых установках АПУ-28. Кроме того, допускалась подвеска до 32 АРС-57М, двух АРС-212 или АРС-240 и бомб.

В экипировку летчика входили высотно- компенсирующий костюм ВКК-ЗМ с гермошлемом ГШ-4М и комплект кислородного оборудования ККО-3.

Выпуск самолетов МиГ-21 по 1962 г.

* Поданным архива МАП, но по сведениям, полученным с завода № 21, – 73 самолета

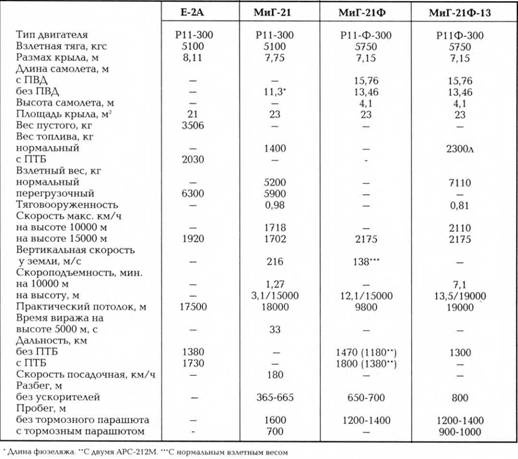

Основные характеристики семейства самолетов МиГ-21

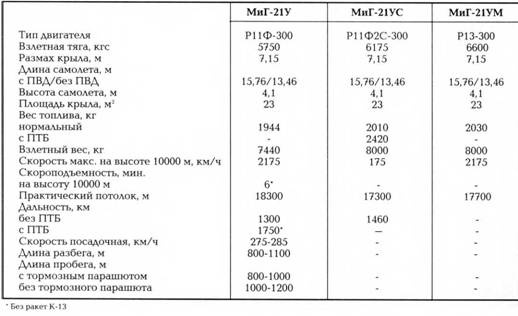

Основные характеристики учебно-тренировочных самолетов МиГ-21

Несмотря на то, что от выхода постановления правительства до начала летных испытаний первого прототипа будущего МиГ-21 прошло меньше года, его доводка затянулась на пять лет. Лишь в 1960 году заказчик получил первые серийные истребители МиГ-21 Ф. Тогда никто и предположить не мог, что самолет очень быстро получит заслуженное признание военных летчиков практически во всех уголках планеты.

О МиГ-21 широко заговорили в середине 1960-х годов, когда он стал успешно бороться в небе Вьетнама с «Фантомами» и «Стратофортрессами», стал своего рода эталоном маневренности и живучести. Давно ушли в прошлое его «соперники» – американские F-104 и французские «Мираж III», но обновленные МиГ-21 еще долго будут нести боевую службу, не уступая истребителям четвертого поколения.
