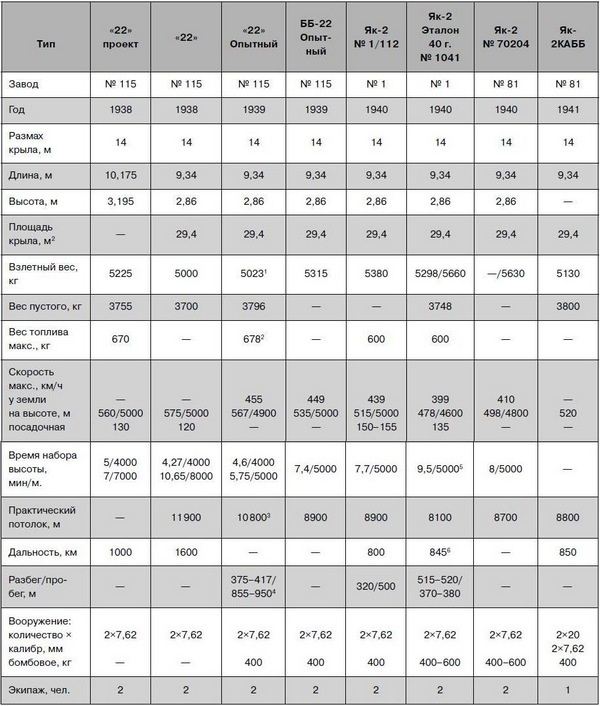

Таблица 9. Основные данные семейства самолетов С-22 с двигателями М-103

Примечание.

1. В отчете по результатам государственных испытаний исправлено карандашом на 5123 кг. Это, видимо, соответствует самолету с вооружением и фотооборудованием.

2. С учетом масла. Емкость бензиновых баков — 1328 литров.

3. Получено интерполяцией.

4. Без тормозов и посадочных щитков.

5. Время виража на высоте 1000 метров — 25 секунд.

6. Скоростная.

Ближайшими аналогами ББ-22 в Советском Союзе можно считать одномоторный ближний бомбардировщик ББ-1 с двигателем М-87, впоследствии получивший обозначение Су-2. Оба самолета (ББ-1 был запущен в серийное производство по решению Комитета Обороны от 29 марта 1939 года) имели смешанную конструкцию. У ББ-1 было металлическое крыло и деревянный фюзеляж, а у ББ-22 деревянное крыло и смешанная конструкция фюзеляжа.

Сравнивая летные данные обеих опытных машин, видно, что при одинаковой бомбовой нагрузке ББ-1 имел скорость на 47–64 км/ч меньше в зависимости от высоты полета, но дальность у ББ-1 была выше почти на 200 км. Он медленнее набирал высоту, но потолки были близки. Следует учесть и тот факт, что ББ-1 к тому времени имел более сильное стрелковое вооружение, позволявшее использовать его для штурмовых действий.

Однако стоимость ББ-1 была выше. Главным образом из-за более трудоемкого цельнометаллического крыла, изготовленного преимущественно из алюминиевого сплава.

Если исходить из двухмоторной схемы, то уместно сравнить с ББ-22 скоростной бомбардировщик СБ и воздушный истребитель танков ВИТ-1 с такими же моторами М-103.

Сравнение ББ-22 с СБ, эталоном 1940 года, показывает, что главным преимуществом первого была лишь скорость, второго — более сильное оборонительное и наступательное вооружение. Благодаря повышенной в полтора раза удельной нагрузке на крыло и большей тяговооруженности ББ-22 летал быстрее СБ образца 1940 года на 64–65 км/ч. Но в 1940 году скорость в 515 км/ч не всегда позволяла уходить от истребителей противника. Отмечу лишь, что скорость наиболее вероятного противника наших летчиков истребителя Bf.109Е, к тому же вооруженного пушкой, у земли была примерно одинаковой, а на высоте 5000 метров выше на 31 км/ч.

На этом фоне гораздо выгоднее смотрелся ВИТ-1 Н. Н. Поликарпова, причем с аналогичными двигателями. К тому же бомбовая нагрузка ВИТ-1 достигала 1600 кг — в четыре раза больше, чем у ББ-22. Стрелково-пушечное вооружение машины Поликарпова по проекту должно было состоять их трех 37-миллиметровых пушек (для борьбы с танками), одной калибра 20 мм и пулемета ШКАС.

Так что на фоне ББ-1 первый бомбардировщик Яковлева имел преимущества лишь в скорости.

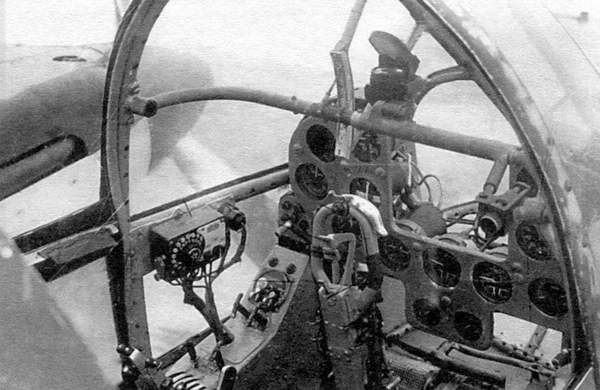

^{Фрагмент кабины пилота самолета Як-2КАББ-МВ.}

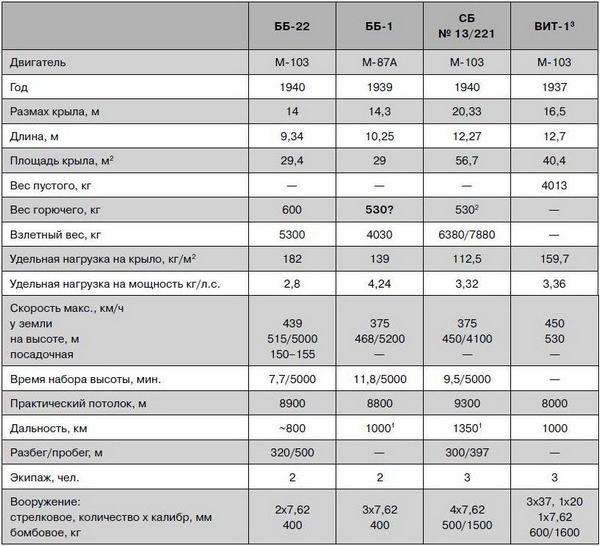

Таблица 10. Расчетные данные опытных экземпляров бомбардировщиков

Примечание.

1. Скоростная.

2. Максимальный — 1220 кг.

3. Видимо, расчет.

Если самолет Як-2 был плодом творчества сотрудников ОКБ-115, то Як-4, похоже, в значительной степени — КБ завода № 81.

Впервые вопрос об установке на самолет «22» двигателей М-105 был поднят в 1939 году. Ему даже присвоили очередной номер «23». При этом ожидалось, что максимальная скорость достигнет 625 км/ч на высоте 5000 метров, потолок — 12 500 метров, а дальность — 1500 км. Но от расчетов до реальных данных обычно пролегала большая дистанция.

Проектирование велось под руководством инженера завода № 1 Стронгина.

Поскольку конструкция планера самолета Як-4 была аналогична Як-2, то опытный экземпляр нового бомбардировщика переделали в конце 1939 года из серийного ББ-22 № 1002, и он получил на заводе обозначение изделие «70бис» (ББ-22бис).

Внешне он отличался не только новыми моторами со всережимными металлическими винтами ВИШ-22Е, но и новыми стойками основных опор шасси с двумя колесами размером 750×175 мм. Заменили и колесо хвостовой опоры, теперь оно имело размер 300×125 мм. Это было связано с возросшим взлетным весом машины. Ее утяжелению способствовали не только более мощные двигатели (каждый из них весил на 70 кг больше предшественника), но и дополнительное оборудование, увеличенный запас топлива и масла, расширенный состав бомбового вооружения. Дополнительно на четырех крыльевых узлах Д2МА-250 допускалась подвеска бомб калибра 50 и 100 кг, но не более 200 кг.

Согласно отчету НИИ ВВС по выполнению плана опытного строительства в 1939 году на 1 сентября в работе находился ББ-22 с моторами М-105, готовность которого составляла 95 %. В то же время согласно постановлению КО № 116 от 4 марта 1940 года НКАП обязали модифицировать самолет «22» под моторы М-105 и М-107. При этом оговаривались максимальные скорости 590 км/ч и 650 км/ч соответственно. Самолет с М-105 предписывалось сдать на государственные испытания к 1 июля 1940 года, а с М-107 — к 1 февраля 1941 года.

Согласно уточненному заданию самолет с двигателями М-105 должен был развивать скорость 590 км/ч на высоте 5000 метров (посадочная — 130 км/ч), иметь потолок 11 000 метров и летать на расстояние до 1200 км.

Заводскими испытаниями опытного экземпляра ББ-22 № 1002 с моторами М-105, переделанного из ББ-22 войсковой серии, но не имевшего вооружения, занимались инженер Ф. В. Пименов и летчик-испытатель завода № 81 П. Н. Моисеенко. Проходили они с 31 марта (первый полет 1 апреля) по 23 апреля 1940 года.

После чего приступили к устранению выявленных недостатков, но на повторных испытаниях 23 мая произошла авария. Летчик-испытатель П. Н. Моисеенко, руливший на повышенной скорости, крепко зацепил два СБ. Но если скоростные бомбардировщики удалось отремонтировать, то ББ-22бис, отличавшийся неразъемным крылом, пришлось списать.

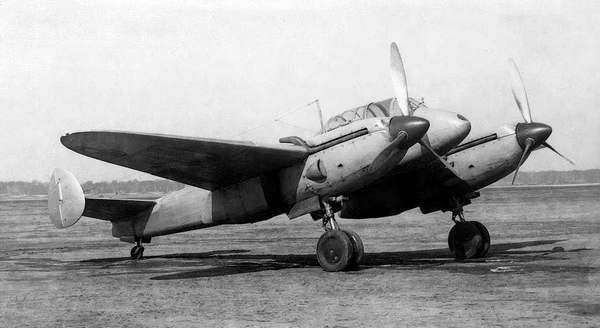

^{ББ-22 № 1002 — первый прототип самолета Як-4.}
