Транспортный самолет Юнкерс Ju 52/3m

Уважаемые читатели!

Перед вами очередной номер журнала «Авиаколлекция», который посвящен немецкому транспортному самолету Юнкерс Ju 52/3m. Машины этого типа летали на линиях на всех континентах (в том числе и с эмблемами «Аэрофлота»), участвовали во многих войнах. «Юнкерсы» составили костяк военно-транспортной авиации гитлеровского рейха. На страницах нашего журнала вы познакомитесь с историей создания самолета, его конструкцией, модификациями, боевым применением и окраской.

Далее в 2004 г. выйдут монографии о советском разведчике Р-1 и английском реактивном истребителе «Хантер».

Мы будем рады получить от вас отзывы с замечаниями и дополнениями к опубликованным материалам, а также пожеланиями на будущее.

Редакция

Список сокращений

ГВФ – Гражданский воздушный флот;

ГКО – Государственный Комитет Обороны;

МАП – Министерство авиационной промышленности;

МВД – Министерство внутренних дел;

НИИ ВВС – Научно-испытательный институт Военно-воздушных сип;

НКАП – Народный комиссариат авиационной промышленности;

РЭБ – радиоэлектронная борьба.

Литература

1. Абросов С. В небе Испании, М., 2003.

2. Иванов Е.А. Некоторые вопросы эксплуатации мотора БМВ-132, М., РИО Аэрофлота, 1946.

3. Козырев В.М., Козырев М.Е. Маркировка и окраска военных самолетов Германии (1935-1945), М., 1997.

4. Becker D. 75 years on wings of eagles, Capetown, 1995.

5. Green W. The warplanes of the Third Reich, L„ 1970.

6. Kempski B. Samolot transportowy Junkers Ju 52/3m, Warszawa, 1991.

7. Nowarra H. Die Ju 52, Flugzeug und Legende, Stuttgart, 1991.

8. Nowarra H. Die deutsche Luftrustung 1933-1945, b.3, Koblenz,1993.

9. Stapfer H., Mau H., Punka G. Junkers Ju 52 in action, Carrolton, 2002.

Журналы: «Авиамастер», «Крылья Родины», «Мир авиации», «Air international», «Avions», «Modell fan».

Использованы материалы Российского государственного военного архива и Российского государственного архива экономики.

Автор выражает благодарность за помощь В. Золотову, О. Илюшенко, Г. Петрову, Г. Слуцкому.

История создания
Транспортный самолет Юнкерс Ju 52/3m

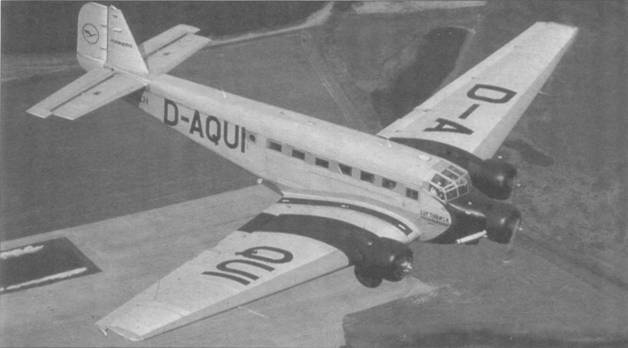

Отреставрированный экземпляр Ju52/3m в полете


По замыслу, Ju 52 должен был стать чисто гражданской машиной. Руководство входившей в концерн «Юнкерс» авиакомпании «Юнкерс-Люфтверкер Персиен», оперировавшей в Иране, внесло предложение о создании нового грузового самолета. Он должен был перевозить 2 т на расстояние 800 км. В 1929 г. под руководством Э. Цинделя началось проектирование новой машины, названной Ju 52. Основными требованиями к конструкции являлись простота, надежность и дешевизна в эксплуатации – весьма важные характеристики для работы в районах, расположенных вдали от развитой сети аэродромов, заводов и ремонтных мастерских. Скорость и потолок имели куда меньшее значение.

Циндель взял за основу проект самолета W33, но значительно увеличил габариты. Крыло, в частности, стало примерно в полтора раза длиннее. Общая компоновка и конструкция самолета оставались традиционными для фирмы «Юнкерс», напоминая ранее выпущенные F13, W34 или G31. Это был свободнонесущий моноплан с нижним расположением крыла. Под задней кромкой последнего подвешивались большие закрылки – применялась схема «двойного крыла», придуманная еще основателем фирмы Гуго Юнкерсом. Наружные секции закрылков работали как элероны, внутренние – как щитки. Устройство было весьма эффективно для тихоходных самолетов, обеспечивая большую подъемную силу крыла, малый разбег на взлете и пробег на посадке.

В отличие от более ранних машин фирмы «Юнкерс» основой каркаса крыла являлись четыре ферменных лонжерона из стальных труб. Многолонжеронное крыло дало при приемлемом весе высокую прочность и хорошую стойкость к повреждениям.

Емкий плоскобортный фюзеляж позволял размещать громоздкие грузы, подававшиеся внутрь либо через большие люки в бортах (по два на каждой стороне), либо через люк в потолке кабины. При использовании машины в качестве пассажирской в салоне устанавливалось до 17 кресел. Под полом салона находились четыре вместительных багажника.

Колеса в полете не убирались – для тех скоростей, на которых предстояло летать Ju 52, это было просто бессмысленно. Наоборот, прочное и жесткое неубирающееся шасси расширяло количество взлетных площадок, с которых мог работать новый самолет. Альтернативой колесам служили лыжи или поплавки.

Самолет был цельнометаллическим – фирма «Юнкерс» деревом никогда не пользовалась. Обшивка являлась несущей и выполнялась из гофрированного дюралевого листа. Металлическая машина могла эксплуатироваться в любом климате – от холодного севера до жаркого юга. Для нее не являлось проблемой хранение пся открытым небом.

Экипаж Ju 52 должен был состоять из двух пилотов, сидевших бок о бок.

Самолет параллельно проектировали в двух вариантах – одномоторном и трехмоторном. Но опытный образец решили строить с одним двигателем L88 мощностью 800 л.с. – 12-цилиндровым V-образным мотором водяного охлаждения. Ему предстояло вращать четырехлопастный металлический (дюралевый) винт фиксированного шага.

К постройке опытного образца, названного Ju 52ba, приступили в начале 1930 г. К концу сентября сборку закончили, а 13 октября шеф-пилот фирмы «Юнкерс» В. Циммерманн впервые поднял моноплан в воздух. Но первые же полеты продемонстрировали ненадежность мотора L88, и его заменили на менее мощный, но лучше доведенный BMW VllaU (685 л.с.). Некоторые авторы утверждают, что замену двигателей произвели еще на стадии рулежки и с L88 машина вообще не летала. В придачу к новому мотору самолет получил и новый винт – двухлопастный деревянный. В связи с переделкой мотоустановки обозначение изменили на Ju 52be.

После кратких заводских испытаний машину в таком виде в декабре 1930 г. направили в исследовательский центр DVL в Адлерегофе для государственных сертификационных испытаний. По требованию специалистов DVL фирма внесла некоторые изменения в оборудование и поставила четырехлопастный пропеллер, тоже деревянный.

В феврале 1931 г. германское министерство транспорта выдало официальный сертификат летной годности. 17 февраля фирма устроила в берлинском аэропорту Темпельгоф презентацию своего нового детища. Кроме журналистов, там присутствовали представители авиакомпаний и иностранных посольств. Среди последних находились специалисты из Инженерного отдела посольства СССР, отснявшие самолет целиком и по узлам, снаружи и изнутри. Фотографии и описание машины тут же отправили с курьером в Москву.
