На танках последних серий на люке наводчика появилась зенитная турельная установка П-40 с пулемётом ДТ, снабжённым коллиматорным прицелом для стрельбы по воздушным целям.

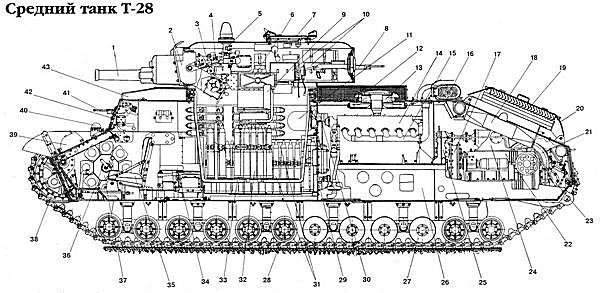

Компоновка танка Т-28 выпуска 1939 года:

1 — пушка Л-10; 2 — маска; 3 — подъёмный механизм пушки; 4 — телескопический прицел ТОП; 5 — перископический прицел ПТ-1; 6 — ограждение пушки; 7 — люк с турелью; 8 — кормовой пулемёт ДТ; 9 — сиденье наводчика (командира башни); 10 — радиостанция; 11 — отверстие для доступа к приборам дымопуска; 12 — жалюзи для доступа охлаждающего воздуха к радиаторам; 13 — воздушный фильтр; 14 — двигатель; 15 — выхлопной коллектор; 16 — глушитель; 17 — главный фрикцион; 18 — вентилятор; 19 — жалюзи; 20 — колпак вентилятора; 21 — бортовой фрикцион; 22 — коробка передач; 23 — бортовая передача; 24 — вторичный привод вентилятора; 25 — первичный привод вентилятора; 26 — подмоторная рама; 27 — необрезиненный опорный каток; 28 — обрезиненный опорный каток; 29 — моторная перегородка; 30 — вытяжной вентилятор; 31 — укладка артвыстрелов на стенке боевого отделения; 32 — вращающаяся боеукладка; 33 — полик боевого отделения; 34 — сиденье пулемётчика; 35 — сиденье механика-водителя; 36 — рычаг управления бортовым фрикционом; 37 — барабанная боеукладка пулемётных магазинов; 38 — направляющее колесо; 39 — бронеколпак фары; 40 — сигнал; 41 — пулемёт ДТ; 42 — прибор наблюдения механика-водителя; 43 — малая башня.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На всех танках Т-28 устанавливался 12-цилиндровый карбюраторный авиационный двигатель М-17Л эксплуатационной мощностью 450 л.с. при 1400 об/мин. Два бензобака, ёмкостью 330 л каждый, располагались вдоль бортов в трансмиссионном отделении. Подача топлива осуществлялась с помощью бензопомпы. Карбюраторов — два, типа КД-1 (по одному на каждую группу цилиндров). Охлаждение двигателя водяное, ёмкость радиаторов 100 л.

На машинах выпуска 1933–1935 годов бензин, вытекающий из карбюраторов, скапливался на днище танка, вследствие чего часто возникали пожары. Для предотвращения этого были сконструированы специальные карманы, установленные на нижней наружной части картера двигателя. Бензин стекал в них и по специальной трубке отводился наружу за борт танка.

Трансмиссия состояла из главного фрикциона сухого трения, пятискоростной коробки передач с блокировочным устройством, предотвращающим переключение передач при невыключенном главном фрикционе, многодисковых сухих бортовых фрикционов и двухрядных бортовых передач и ленточных тормозов.

Колонна танков Т-28 на Манежной площади перед парадом. Москва, 7 ноября 1939 года. На турелях головных машин установлены зенитные пулемёты ДТ.

ХОДОВАЯ ЧАСТЬ состояла (применительно к одному борту) из двух тележек, подвешенных к корпусу танка в двух точках. Каждая тележка включала три каретки, связанные между собой рычагами, а каждая каретка — две пары катков, соединённые между собой попарно балансирами. Все каретки подрессоривались цилиндрическими спиральными пружинами. Применение рычагов, пружин и балансиров обеспечивало танку мягкое подрессоривание, хорошую устойчивость от продольных колебаний и исключало тряску при движении на больших скоростях.

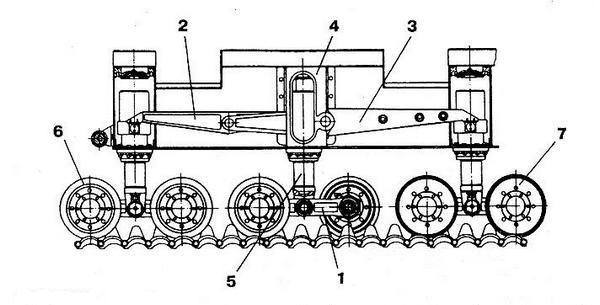

Тележка подвески:

1 — балансир; 2 — короткое коромысло; 3 — длинное коромысло; 4 — центральный стакан; 5 — внутренняя труба; 6 — обрезиненный каток; 7 — металлический каток.

Опорные катки были трёх типов: с резиновыми бандажами ранних и поздних выпусков (введены в 1936 году), а также стальные, без резиновых бандажей (устанавливались на наиболее нагруженных четвёртой и пятой каретках с 1936 года). Поддерживающие катки — двойные, с резиновыми бандажами, по четыре с каждого борта. Ведущие колёса цевочного зацепления, двух типов: обычные и усиленные, с дополнительными рёбрами жёсткости. Направляющие колёса — литые, со стальным штампованным ободом и резиновым бандажом. Натяжное приспособление — винтовое.

В ходе производства многие детали подвески — направляющие шпонки свечей, крепление проушин, упоры стаканов свечей, опоры коромысел, материал стаканов свечей, пружины подвески, кронштейны («скворечницы»), коромысла — претерпели ряд существенных изменений, направленных на увеличение прочности и надёжности механизмов ходовой части.

Первоначально танки Т-28 оснащались литыми траками из хромоникелевой стали, которые поставлял ленинградский завод «Большевик». Однако эти траки оказались непрочными и лопались, главным образом, в двух местах — у основания клыка и на крайней перемычке. Несмотря на постоянно вносимые изменения в конструкцию траков, их надёжность оставалась довольно низкой — срок службы составлял не более 1000 км пробега. В 1936 году, в период создания скоростного танка, окончательно стало ясно, что литые траки совершенно для него не годятся. Поэтому был разработан и в 1937 году запущен в серийное производство штампованный трак, который обеспечивал пробег машины от 1500 до 2000 км.

ЭЛЕКТРООБОРУДОВАНИЕ. На машинах первой партии устанавливалось импортное электрооборудование напряжением 12 В. К концу 1933 года перешли на отечественное электрооборудование напряжением 24 В.

В 1933–1935 годах монтаж электрооборудования на Т-28 производила бригада электриков военно-морского флота (около 80 человек), состоявшая из квалифицированных электромонтёров-монтажников. Впоследствии под руководством инженера М. Дроздова на Кировском заводе была создана своя бригада, которая благодаря ряду нововведений осуществляла установку электрооборудования в танках в три раза быстрее.

СРЕДСТВА СВЯЗИ. С конца 1933 года на Т-28 стали устанавливать радиостанции 71-ТК с дальностью действия 18–20 км. С 1935 года — радиостанцию 71-ТК-2 с дальностью 40–60 км. Однако последняя оказалась неудачной, её детали были перегружены, вследствие чего она сильно перегревалась. Поэтому с 1936 года начали устанавливать более совершенную радиостанцию 71-ТК-3 с дальностью действия до 25 км.

На машинах выпуска 1933–1935 годов из-за плохой экранировки электрооборудования возникало множество радиопомех. Для устранения этого дефекта инженеры НИИ связи РККА Ветров и Петухов разработали рациональную блокировку электросхемы с помощью конденсаторов, что позволило значительно снизить уровень радиопомех.

Сначала танки оборудовались поручневой антенной, размещённой на главной башне. В 1939 году на Т-28 стали устанавливать штыревую антенну. Для внутренней связи машины оборудовались танковым переговорным устройством ТПУ-6, рассчитанным на шесть человек.

СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ включало в себя противопожарное оборудование, состоящее из огнетушителя, установленного под правым радиатором и приводимого в действие кнопкой с места водителя, и двух ручных огнетушителей. Кроме того, танк имел два прибора дымопуска ТДП-3, расположенных на бортах в специальных броневых ящиках.
