Компоновочные схемы танков отличались от классической размещением вооружения в двух диаметрально-возвышенных башнях. При этом у Т-100 обе башни были установлены строго по продольной оси танка, а у СМК малая башня немного смещена влево. Большие башни на обоих танках устанавливались на высоких подбашенных коробках. Одинаковым было и размещение членов экипажа: в отделении управления по оси машины располагался механик-водитель, справа от него — радист (в СМК — стрелок-радист); в малой башне — наводчик (командир башни) и заряжающий, в большой — командир танка, наводчик и заряжающий. Кроме того, в каждой машине было предусмотрено место для техника.

В большой башне танка Т-100 устанавливались 76-мм пушка Л-10 и спаренный с нею пулемет ДТ. Углы наведения пушки находились в пределах от -5,5° до +26° в вертикальной плоскости.

На крыше главной башни размещалось то, что иногда называют пулеметной, а иногда командирской башенкой. На самом же деле это была закрытая зенитная турель.

Командир танка на Т-100 сидел так же, как на СМК и Т-35, то есть справа от пушки, и вел наблюдение за полем боя в перископ. А стрелял из зенитного пулемета заряжающий, стоя на своем сиденье и пользуясь специальным перископическим прицелом. Пулемет занимал все пространство башенки, и всунуть туда голову можно было, только задрав его ствол вверх на 90°. В таком положении можно было воспользоваться смотровыми щелями, прорезанными по периметру башенки уже после изготовления танка, поскольку поле зрения перископического прицела было мало и стрелок мог потерять ориентировку. Теоретически из башенки можно было стрелять и по наземным целям, правда, очень удаленным, так как пулемет не имел угла снижения.

Вооружение большой башни танка СМК было несколько иным. В ней устанавливалась 76-мм пушка Л-11. Орудие и спаренный пулемет ДТ имели углы вертикального наведения от -2° до +33°. Зенитный пулемет размещался открыто на турели башенного люка. В кормовом листе большой башни СМК был смонтирован еще один ДТ.

Вооружение малых башен обоих танков было идентичным — 45-мм пушка 20К и спаренный пулемет ДТ. Угол горизонтального наведения 45-мм пушки танка Т-100 составлял 256°, танка СМК — 270°.

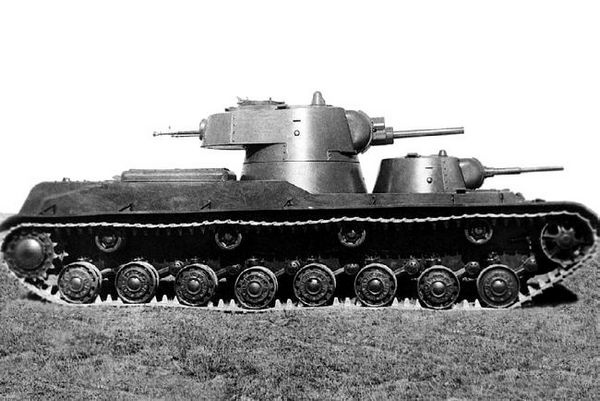

^{Танк СМК на полигонных испытаниях. Вверху — вид с правого борта, внизу — вид сзади. Обратите внимание на 12,7-мм пулемет ДК в нише большой башни. Оба фото из коллекции М. Коломийца}

На танке СМК, кроме того, имелся курсовой пулемет ДТ в шаровой установке. Огонь из него вел стрелок-радист. Механизмы поворота башен оснащались ручными и электромеханическими приводами.

Для ведения огня и наблюдения за полем боя использовались панорамные и телескопические прицелы ПТК, ПТКУ, ТОП, ПТ-1, ТОД и ТЗП (последние два только на Т-100).

В кормовой части корпуса обоих танков размещался 12-цилиндровый карбюраторный четырехтактный V-образный авиационный (точнее, морской глиссерный) двигатель жидкостного охлаждения ГАМ-34-ВТ мощностью 850 л.с. при 1850 об/мин. На Т-100 двигатель располагался по оси машины, а у СМК он был смещен к правому борту (наследие трехбашенной схемы).

Механическая силовая передача танков СМК состояла из многодискового главного фрикциона сухого трения, пятискоростной коробки передач, многодисковых бортовых фрикционов сухого трения с ленточными тормозами и двухступенчатых бортовых передач.

В трансмиссию танка Т-100 входили трехдисковый главный фрикцион сухого трения, пятискоростная коробка передач, многодисковые бортовые фрикционы сухого трения с ленточными тормозами и простые однорядные бортовые редукторы. Бортовые фрикционы и тормоза имели пневматические сервоприводы управления и дублирующий механический привод.

Радиатор системы охлаждения емкостью 70 л у танка СМК продувался воздухом с помощью вентилятора, посаженного на носок коленчатого вала.

На Т-100 имелось два радиатора общей емкостью 100 л. Они продувались с помощью вентилятора, установленного горизонтально на тумбе на коробке передач.

В конструкции моторно-трансмиссионного отделения Т-100 была сделана попытка защитить танк от нового противотанкового средства, широко применявшегося в Испании, — бутылок с горючей смесью. Крыша МТО не имела отверстий для забора и выброса охлаждающего воздуха и была наклонной — чтобы горючая смесь быстрее стекала с корпуса. Забор и выброс воздуха осуществлялись сбоку, над крыльями, через специальные броневые карманы.

На чертежах это решение выглядело неплохо, но испытания танка и его боевое применение внесли свои коррективы. Первые же выезды шасси Т-100 (еще без башен) показали, что мотор сильно перегревается. Охлаждающий воздух, проходя через броневые карманы, и так испытывал большое сопротивление на входе и выходе, а поскольку карманы находились рядом, то система охлаждения засасывала горячий воздух, едва выброшенный из танка. Пришлось заделать отверстия для выброса воздуха в борту корпуса и прорезать их в крыльях. Теперь отработанный воздух выбрасывался на верхние ветви гусениц. Это частично решило проблему охлаждения, и на втором шасси (будущий Т-100Y) МТО перепроектировали так, что выброс воздуха вниз на гусеницы стал штатным, а заодно туда же вывели и выхлопные трубы.

При дальнейших испытаниях Т-100 появились новые проблемы с системой охлаждения. Вентилятор с такой силой засасывал воздух, что при езде по лесу сетки воздухозаборника быстро забивались сорванными с деревьев листьями!

Впоследствии боевое применение Т-100 выявило, что броневые карманы ненадежно защищают мотор и радиаторы танка. Так, однажды при попадании снаряда от малокалиберной пушки в броневой карман осколками был помят радиатор. Если бы снаряд оказался более крупного калибра, то, несмотря на непробитие брони, танк был бы выведен из строя.

Емкость четырех топливных баков танка Т-100 составляла 1160 л, а трех у СМК — 1400 л.

Пуск двигателя на обоих танках осуществлялся сжатым воздухом или электростартером.

Ходовая часть танка СМК (применительно к одному борту) состояла из восьми двухскатных опорных катков с внутренней амортизацией и четырех обрезиненных поддерживающих катков. Ведущие колеса — заднего расположения, со съемными зубчатыми венцами. Подвеска — индивидуальная торсионная, без амортизаторов. Направляющие колеса имели винтовой механизм натяжения. В каждой гусенице — 113 траков шириной 660 мм, шаг трака — 165 мм.

В ходовой части Т-100 использовалась индивидуальная кривошипно-балансирная подвеска с листовыми рессорами на семи узлах подвески на борт и буферной рессорой на переднем опорном катке. Всего в ходовую часть одного борта входили восемь опорных и пять поддерживающих обрезиненных катков. Опорные катки изготавливались штамповкой, и в них должны были быть прорезаны отверстия для облегчения, но на Т-100 их прорезали не на всех катках, а на T-100-Y они вообще отсутствовали. Из-за просчета с толщиной дисков снаружи на катки наваривались ребра жесткости. В каждой гусенице имелось 107 штампованных траков.
