Все агрегаты трансмиссии размещались под грузовой платформой. Главный фрикцион — однодисковый, тракторного типа, с педальным управлением (усилие на педали до 60 кгс) — был связан с коробкой передач соединительным валом с карданными шарнирами от автомобиля ЗИС-6. Коробка передач — четырехступенчатая, тракторного типа, в общем картере с задним мостом. Силовой диапазон — 6,48. Предполагалась установка пятиступенчатой коробки передач с еще большим силовым диапазоном. Задний несущий мост с главной передачей, бортовыми фрикционами и бортовыми передачами, полностью заимствованные от трактора С-65, работали с большим перенапряжением и сильно нагревались. В

приводе бортовых фрикционов использовались пружинные сервоусилители (более эффективные пневмоусилители стояли только на первых С-1). Тормоза —с плавающими опорами лент и двухсторонним серводействием (по-танковому). Управление — от одной педали. На тягаче было применено хорошо работавшее гребневое зацепление ведущей звездочки с гусеницей.

Ходовая часть, применительно к одному борту, состояла из шести сдвоенных обрезиненных опорных катков диаметром 330 мм в двух каретках с рессорно-балансирной подвеской по типу танка Т-26, с упругими ограничителями их поворота. Одновременно сохранялась хорошо зарекомендовавшая себя на С-65 упруго-балансирная (через поперечную рессору) подвеска рам тележек с качанием их вокруг осей задних ведущих звездочек.

Осенью 1940 года был построен вариант С-2 с индивидуальной торсионной подвеской шести металлических (резина бандажей быстро разрушалась) опорных катков при жестких рамах тележек и увеличенной опорной базе (конструкторы В.И.Дурановский и Н.Ф.Корпачев). Машина ходила гораздо мягче, меньше раскачивалась, снизились ее масса (на 800 кг) и трудоемкость изготовления. Однако серийно осваивать новую подвеску уже не решились.

Мелкозвенчатая (шаг трака—170 мм) облегченная гусеница, отлитая из стали Гатфильда, была аналогична по типу тракам гусениц тягачей «Коминтерн» и «Ворошиловец», но имела более высокие грунтозацепы. Может быть, поэтому она часто спадала, особенно при резком маневрировании на пересеченной местности.

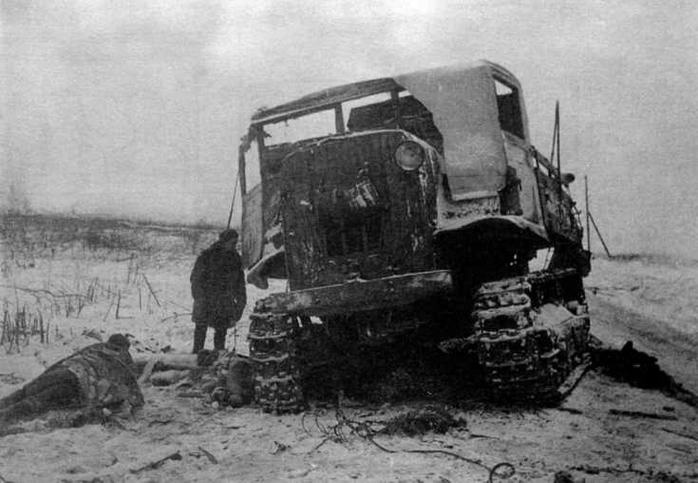

Подорвавшийся на мине трактор С-2. Западный фронт, Можайское направление, январь 1942 г.

Тактико-технические характеристики транспортного трактора «Сталинец-2» (С-2)

Масса в снаряженном состоянии без груза, кг:

опытного 11 787

серийного 11 940

Грузоподъемность платформы, кг 1500

Масса буксируемого

прицепа, кг 10 000

с перегрузкой 19 000

Мест в кабине 2

Мест в кузове для сидения 8

Габариты, мм:

длина 4674

ширина 2440

высота по кабине (без нагрузки) 2756

с тентом 3065

База опорных катков, мм 2025

База полная (по звездочкам), мм 2988 — 3055

Колея (по серединам гусениц), мм 1823

Ширина гусениц, мм 420

Дорожный просвет, мм 462,5

Среднее удельное давление на грунт с экипажем и грузом на платформе, кгс/см² 0,768

Мощность двигателя, л.с:

номинальная при частоте вращения, 1100 об/мин 105

максимальная при частоте вращения 1350 об/мин 115

Максимальная скорость по шоссе, км/ч 26,5

Запас хода по шоссе с прицепом, км до 183

Предельный преодолеваемый подъем по твердому грунту с нагрузкой без прицепа, град 24 — 25

Между двигателем и коробкой передач, под платформой, располагалась лебедка конструкции ЧТЗ с тяговым усилием 10 000 кгс, с выдачей через направляющую скобу назад 30-метрового троса диаметром 20 мм. Привод лебедки — от нижнего ведомого вала коробки передач через червячный и цилиндрический с внутренним зацеплением редукторы. Работала лебедка при выключенных бортовых фрикционах. Кабину, заимствованную от автомобиля ЗИС-5, расширили и дооборудовали. За ней размещались три топливных бака общей емкостью 222 л (на 15 ч работы). Грузовая платформа площадью 5,05 м² с двумя откидными сиденьями по бортам могла закрываться тентом.

После выпуска в конце 1939 года опытной партии из 12 машин, с сентября 1940-го началась сборка С-2 малыми сериями на конвейере. Производство разворачивалось буквально «из-под палки». Машина получилась тяжелая, громоздкая, какая-то некрасивая, всеми нелюбимая. До конца года с трудом было сдано армии 23 единицы. По штатам, утвержденным 1 января 1941 года, в артиллерии Красной Армии должен был находиться 951 тягач С-2. В 1941 году было выпущено уже 1235 тягачей (по другим данным — 1179), причем во 2-м полугодии — 859. С началом войны темп их сборки достиг шести — девяти машин в сутки. Однако в ноябре в связи с переключением ЧТЗ на выпуск тяжелых танков тракторостроение там было полностью прекращено (в декабре сделали еще девять машин). Последние пять тягачей С-2, из выпущенных 1275, сдали уже в 1942 году.

По воспоминаниям Владимира Иосифовича Дурановского (1913— 1993), это была «горе-машина», как в производстве, так и в эксплуатации.

Осенью 1943 года уже достаточно поработавший С-2, как и ряд других тягачей, проходил испытания в НАТИ. Двигатель показал себя «молодцом» (в этом никто и не сомневался) и развил максимальную мощность 113 л.с. при 1200 об/мин и удельном расходе дизельного топлива 222 г/э.л.с.ч (с учетом износа — в пределах нормы). При движении на четвертой (высшей) передаче скорость машины оказалась на 20% ниже нормативной, что указывало на неправильный выбор режима работы двигателя и резкое увеличение потери мощности на самопередвижение.

Расчетная скорость С-2 на четвертой передаче могла быть получена только при движении без нагрузки на крюке по шоссе. При этом двигатель нагружался до максимальной мощности и даже незначительные дорожные подъемы понижали скорость движения. Тяговое усилие на крюке могло быть получено только за счет перегрузки двигателя. При этом оно было очень невелико, всего 360 кгс при тяговой мощности 28,4 л.с. — настолько был мал тяговый КПД тягача (и, соответственно, велики потери на самопередвижение). На рабочей третьей передаче тяговое усилие на крюке достигало приемлемого значения 1290 кгс на скорости 16,2 км/ч, а на второй передаче — уже достаточного для тяжелой работы усилия в 3535 кгс при скорости 6,8 км/ч. В целом, если не считать неудачно выбранной четвертой передачи и повышенных потерь в ходовой части, тягач С-2 имел запас тягового усилия в 20%. Зато его экономичность была выше всех других недизельных тракторов на 25%, причем при работе на менее ценном топливе. В частности, минимальный расход топлива С-2 на 1 км пути составлял 1 кг.

С-2 попали на все фронты, особенно много — на Юго-Западный. Они буксировали пушки от 85-мм зенитных до средних и тяжелых артсистем в корпусных артполках, а таже 203-мм гаубицы образца 1931 года и 280-мм мортиры образца 1939 года. Были эффективны при эвакуации легких и средних танков. На 1 сентября 1942 года в армии работало 892 трактора С-2. При общей нехватке тягачей их берегли — известен случай, когда водитель С-2, у которого сломалась коробка передач, за ночь восстановил только задний ход и проехал в этом режиме 132 км до расположения своей зенитной части.
