Однако обширная программа перевооружения М47 105-мм пушкой в Испании была свернута, так как для второй половины 1970-х годов танк все равно безнадежно устарел и в дальнейшем вместо перевооружения М47 стали переделывать в бронированные ремонтные машины (БРЭМ) М47Е21. На них башня заменялась рубкой для технического персонала, ставились лебедка с тяговым усилием 70 т и гидравлический кран. Спереди монтировался бульдозерный отвал. М47, переделанные в ремонтные машины или мостовые танки, имелись и в армии Южной Кореи. Правда, в отличие от Испании, их служба уже закончилась.

КОМПОНОВКА. М26, М45, М46 и М47 имели классическую компоновку с размещением двигателя и трансмиссии в кормовой части танка.

По длине корпус делился на четыре отделения: управления, боевое, моторное и трансмиссионное.

Отделение управления находилось в передней части корпуса, в нем располагались водитель и помощник водителя. Оба они имели аналогичные приборы и приводы управления и одинаковые возможности управлять танком. Кроме того, помощник водителя имел шаровую установку с пулеметом М1919А4.

Боевое отделение занимало среднюю часть машины. В нем размещались наводчик орудия, командир танка и заряжающий, а также боекомплект орудия и пулеметов. На крыше боевого отделения на шариковой опоре устанавливалась башня со смонтированным в ней вооружением, командирской башенкой, люком и приборами наблюдения.

За боевым отделением, за бронированной перегородкой располагалось моторное. В нем размещался двигатель (жидкостного охлаждения — у М26 и М45 и воздушного — у М46 и М47), приводы к вентиляторам, радиаторы (только у М26 и М45), топливные баки и аккумуляторные батареи.

Между моторным и трансмиссионным отделением имелась легкая перегородка, причем двигатель, перегородка и трансмиссия представляли собой единый блок и демонтировались вместе. Здесь размещалась коробка передач, главный дифференциал и бортовые редукторы.

КОРПУС танка представлял собой броневую коробку, сваренную из литых и катаных броневых деталей. Лобовая часть корпуса вместе с крышей вплоть до моторного отделения — цельная отливка из броневой стали. Лобовая часть танка была V- образной формы, нарушаемой в верхней части только выступом под пулеметную установку.

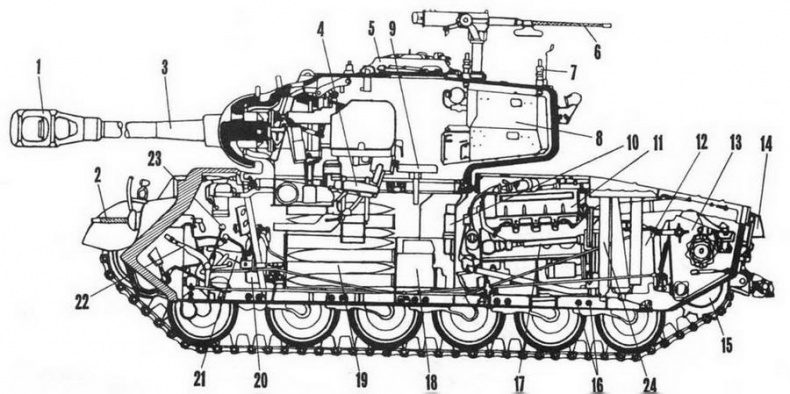

Компоновка среднего танка М26:

I — дульный тормоз; 2— 7,62-мм курсовой пулемет Browning. 3 — 90-мм пушка; 4 — сиденье наводчика; 5 — командирская башенка; 6 12.7-мм зенитный пулемет; 7 — вывод антенны; 8 — радиостанция; 9 — сиденье командира: 10 — воздушный фильтр; 11 — двигатель: 12 — коробка передач; 13 — дифференциал; 14 — выхлопной патрубок; 15 — ведущее колесо; 16 — торсионные валы; 17 привод вентилятора; 18 — аккумулятор; 19 — боеукладка 90-мм выстрелов; 20 — стационарный огнетушитель; 21 —сиденье помощника водителя: 22 — рычаг управления; 23 — рычаг переключения скоростей: 24 — радиатор

Верх лобовой части корпуса — постоянной толщины 101,2 мм (4 дюйма). В танках М26, М45 и М46 он имел наклон 46°, а также прилив под установку вентилятора, у М47 вентилятора не было, и угол наклона увеличился до 60°. Угол наклона нижней лобовой части — 53°. Толщина брони в верхней части — 90 мм, постепенно она утончалась к днищу до 76 мм (3 дюйма). Крыша лобовой отливки толщиной 22 мм.

У танков М26, М45 и М46 на крыше размещался прилив вентиляционной установки, отверстия под неподвижные перископы водителя и помощника, отверстия под люки, отверстие под шаровой погон башни с выступом по периметру для его защиты и два отверстия для лючков заливных горловин топливных баков. У М47 прилив на крыше отсутствовал, не было и отверстий под неподвижные перископы, но диаметр погона башни был больше и прилив под него выходил за габариты корпуса. В распоряжении водителя и помощника водителя имелись два отдельных люка, открывавшихся в сторону от центра корпуса и снабженных торсионным компенсатором. Каждый люк имел отверстие под установку вращающегося перископа.

Борта корпуса также представляли собой отливку, причем ее толщина на протяжении боевого отделения — 76 мм, а на протяжении моторного — 50,8 мм. У танков М26, М45 и М46 борта имели крепления под установку пяти кронштейнов для поддерживающих колес, а у М47 — трех. Днище танка сваривалось из двух листов катаной брони толщиной под боевым отделением 25,4 мм и под моторным —12,7 мм.

Днище и борта корпуса соединялись массивными кронштейнами крепления балансиров опорных катков, а между ними фиксировались бортовыми скосами толщиной 25,4 мм. В бортовых скосах между кронштейнами передних опорных катков и лобовой частью размещались аварийные люки водителя и помощника водителя.

Корпус М46 и М47 был большей длины и за кронштейнами шестой пары опорных катков имел меньшие по размеру крепления для кронштейнов отбойных катков звездочки. При модернизации М47 эти катки часто снимались вместе с торсионами, а отверстия для балансиров заваривались.

Крыша лобовой части, борта и днище соединялись друг с другом в середине танка броневой перегородкой, служащей для разделения боевого и моторного отделения и одновременно являющейся силовым элементом корпуса.

Кормовая деталь корпуса у М26 и М45 сваривалась из трех броневых отливок толщиной от 76 до 50,8 мм — двух бортовых и кормовой. Корма корпуса у М46 и М47 — цельнолитая, толщиной 76 мм. Кормовая деталь соединяла между собой сзади борта, днище и бортовые скосы корпуса и имела приливы под установку бортовых редукторов, а также отверстия для слива масла из трансмиссии. К ней также приваривалась площадка для крепления буксирного приспособления и двух буксирных рымов. У М26 и М45 задняя деталь корпуса выполнялась с отверстием для выхода выхлопных труб (сверху их закрывал литой массивный кожух). Кроме того, у этих танков на кормовую часть приваривался стопор пушки по-походному. У М46 и М47 выхлопные трубы выходили через крышу моторного отделения, там же крепился и стопор, поэтому отверстий под выхлопные трубы сзади не было, зато имелись крепления под телефонный аппарат.

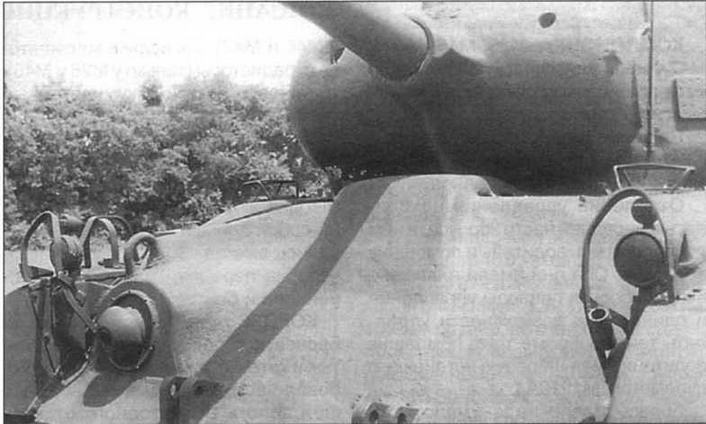

Литая лобовая деталь корпуса танка М26. Прилив в центральной ее части предназначался для установки вентилятора

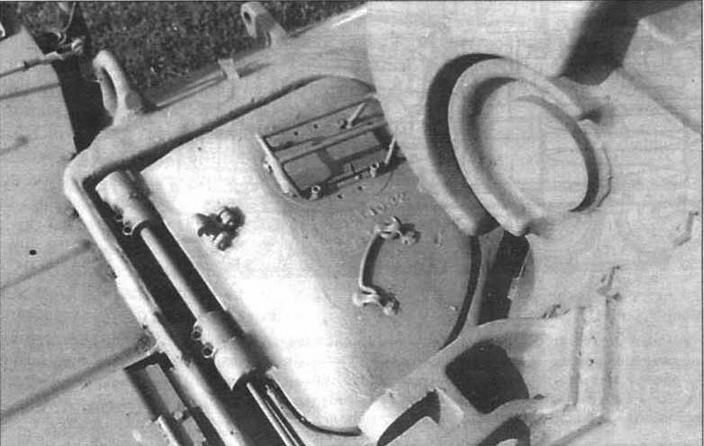

Крышка люка механика-водителя. В ней имелось окно для установки перископического прибора наблюдения (на фото закрыто заглушкой)

Крыша моторного отделения состояла у М26 и М45 из прямоугольного люка над мотором, слева и справа от него находились по две откидывающиеся в стороны решетчатые панели, через которые осуществлялся забор воздуха в систему охлаждения мотора. Далее, ближе к корме, располагалась выпуклая литая деталь, от борта до борта, с лючком доступа к заливной горловине радиаторов. В самой корме корпуса ставились четыре откидывающиеся решетчатые панели (по две на борт). Через них выбрасывался отработанный воздух и осуществлялся доступ к трансмиссии.
