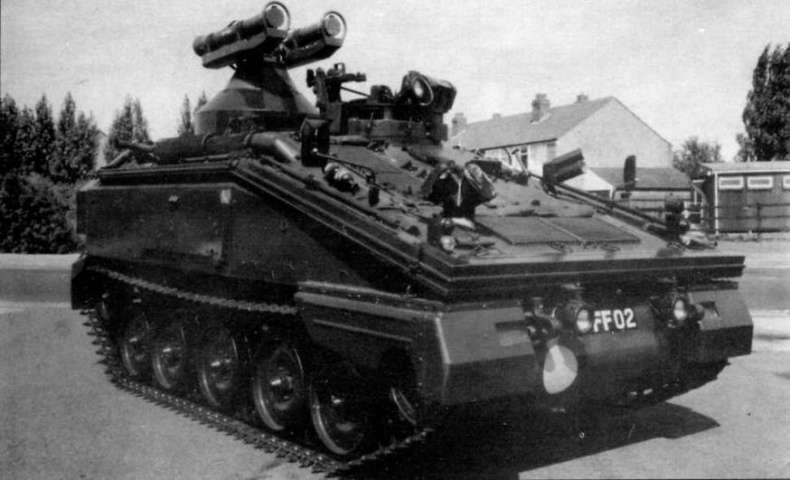

Бронетранспортер «Спартан» MCT(S), оборудованный пусковой установкой ПТУР «Милан»

Санитарно-эвакуационная машина FV104 «Самаритан»

Санитарно-эвакуационная машина «Самаритан» разработана на базе БТР «Спартан», ее задняя дверь имеет более широкий проем, а в крыше предусмотрен только один люк (командирский). Высота корпуса на 300 мм больше высоты корпуса БТР. Вооружение не устанавливается. Экипаж машины три человека: командир, механик-водитель, санитар. Командир размещается в центральной части корпуса.

Круговой обзор обеспечивается шестью перископическими приборами наблюдения, установленными в командирской башенке. В задней дверце также имеется прибор для наблюдения. Раненые располагаются в кормовой части корпуса. Вдоль каждого борта установлены друг над другом две полки для размещения на них тяжелораненых на носилках. При необходимости верхние полки складываются, в этом случае на нижних полках размещаются по двое сидячих раненых. Первый прототип «Самаритана» был готов в 1973 году, серийное производство его началось в 1978 году.

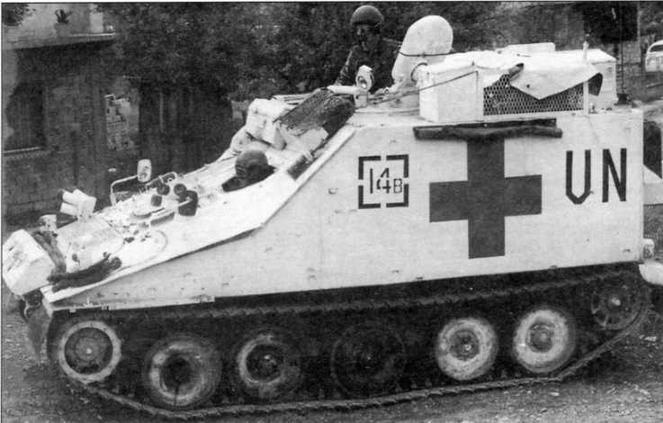

Санитарно-эвакуационная машина «Самаритан». Босния, 1993 год

Командно-штабная машина «Султан» (FV-105)

Так же как «Самаритан», КШМ «Султан» разработана на базе БТР и имеет увеличенную заднюю дверь; в крыше находится только люк командира. В корпусе машины установлены дополнительное радиооборудование, столик для топографических карт и планшетов, дополнительные аккумуляторные батареи. Со стороны кормы возможна установка специального навеса, предназначенного для расширения полезной площади. Командир размещается позади водителя. На крыше корпуса смонтированы командирская башенка, прицел с широким полем зрения и пять перископических приборов наблюдения. Радист занимает место справа от командира. В кормовой части корпуса располагаются рабочие места личного состава командного пункта. КШМ вооружена 7,62-мм пулеметом, смонтированным на командирской башенке. Боекомплект 2000 патронов.

Командно-штабная машина «Султан» широко применяется в армии Великобритании в качестве подвижного командного пункта офицеров уровня эскадрона и выше.

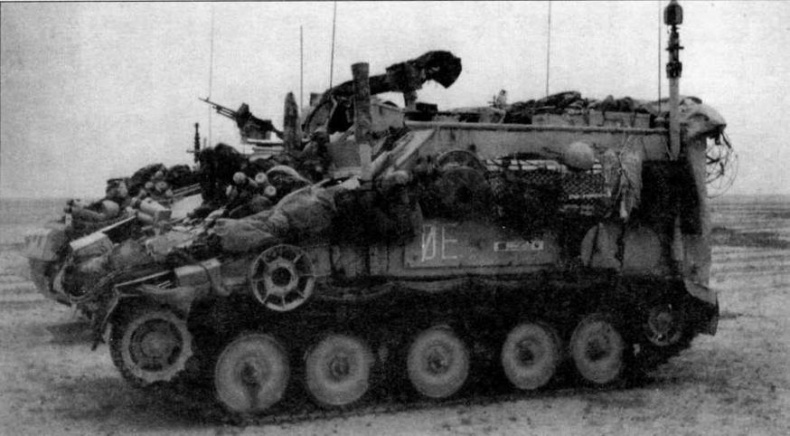

Две КШМ «Султан» штаба Королевского шотландского гвардейского драгунского полка во время учений накануне операции «Буря в пустыне». 1991 год

БРЭМ FV106 «Самсон»

Бронированная ремонтно-эвакуационная машина «Самсон» оснащена лебедкой с тяговым усилием 12 т (длина троса 225 м), краном-стрелой и другим оборудованием, необходимым для ремонтно-восстановительных работ в полевых условиях. Механик-водитель располагается на обычном для машин семейства CVR(T) месте в передней части корпуса; рабочее место командира — в центральной части корпуса. Третий член экипажа находится в кормовой части, у левого борта.

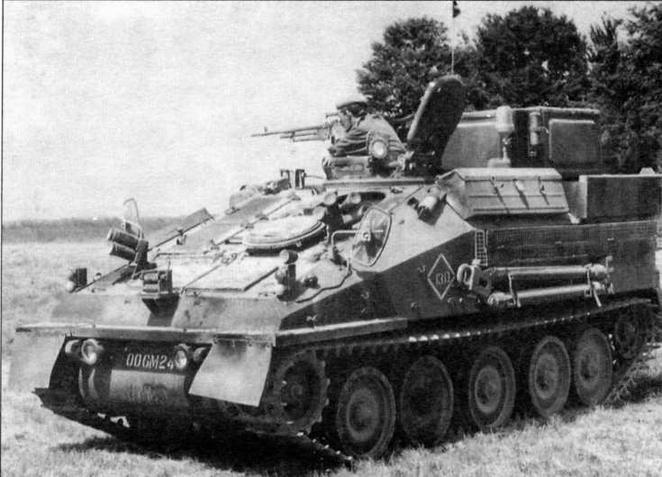

Бронированная ремонтно-эвакуационная машина «Самсон»

Бронированная разведывательная машина FV107 «Симитэр»

«Симитэр» отличается от «Скорпиона» вооружением: вместо 76-мм орудия установлена 30-мм автоматическая пушка «Рэрден». Для стрельбы из нее могут быть использованы все типы 30-мм боеприпасов, разработанные швейцарской фирмой «Эрликон» и выпускаемые в Великобритании, Франции и Швейцарии. Специально для пушки «Рэрден» разработан бронебойный подкалиберный снаряд с отделяющимся поддоном. Стрельба обычно ведется одиночными выстрелами или короткими очередями по шесть снарядов с темпом стрельбы 90 выстр./мин. Все подвижные части пушки находятся внутри герметичного кожуха; стреляные гильзы выбрасываются наружу через отверстие в маске пушки, расположенном выше и левее ствола спаренного с пушкой пулемета. Боезапас — 165 снарядов к пушке, еще 35 может быть размещено в ящиках, установленных снаружи башни и корпуса танка. Боеприпасы хранятся в обоймах по три выстрела. По бортам башни вместо трехствольных дымовых гранатометов (как на танке «Скорпион») смонтированы четырехствольные.

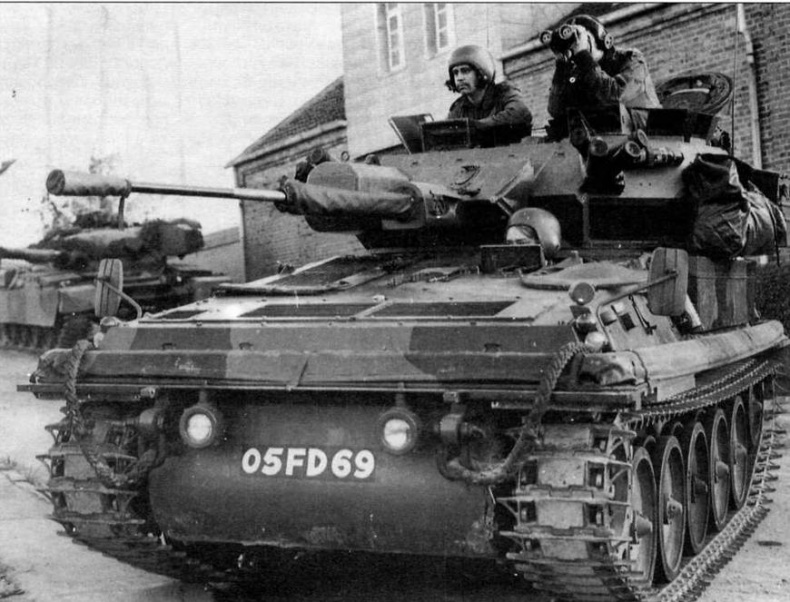

Бронированная разведывательная машина «Симитэр» 16/5-го Собственного Ее Величества Королевского уланского полка. Германия, 1979 год. Слева над спаренным пулеметом — лючок для выброса стреляных гильз 30-мм пушки «Рэрден»

Машина установки минных заграждений «Стрикер»

В конце 1982 года министерство обороны утвердило технические требования к постановщику мин, предназначенному для вооружения немеханизированных саперных подразделений. Фирма «Элвис» разработала такую машину на основе конструкции корпуса и ходовой части бронетранспортера «Спартан» и получила название «Стрикер». Машина была изготовлена в предельно сжатые сроки — шесть недель и два дня. Это было вызвано стремлением англичан продемонстрировать новый образец боевой техники на Международной выставке вооружений и военной техники, проходившей в 1982 году на Среднем Востоке.

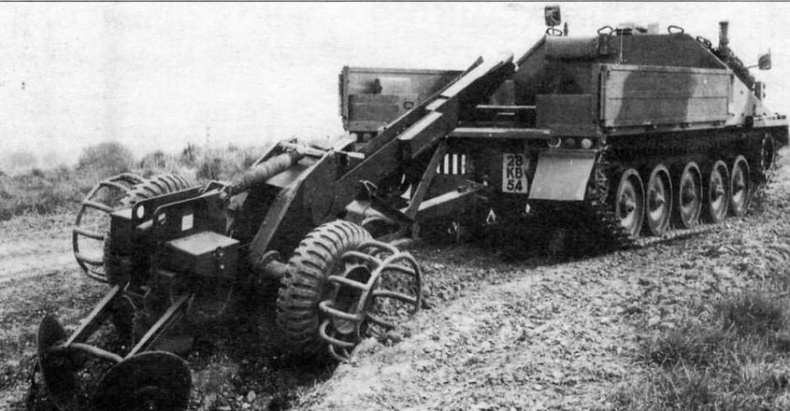

Опытный образец машины для установки минных заграждений «Стрикер» во время испытаний

Легкий танк «Скорпион-2» («Скорпион-90»)

В 1980 году был изготовлен опытный образец танка «Скорпион», вооруженный 90-мм пушкой Mk.NI бельгийской фирмы «Коккериль», разработанной специально для вооружения легкой бронетехники. Машина принимала участие в конкурсе на танк для вооруженных сил Малайзии. На танке «Скорпион-90» установлены система управления огнем «Маркони» SFCS-600 и лазерный дальномер. Орудие стабилизировано в двух плоскостях. Приводы поворота башни и наведения пушки в вертикальной плоскости — электрогидравлические. Боекомплект пушки уменьшен с 40 до 36 выстрелов. Вместо бензинового двигателя установлен шестицилиндровый дизель Т6-3544 с турбонаддувом, разработанный на базе дизельного двигателя водяного охлаждения, используемого в автомобильной промышленности.

Легкий танк «Скорпион-2», вооруженный 90-мм бельгийской пушкой «Коккериль» Mk.III

На момент принятия машин семейства CVR(T) на вооружение британской армии в составе Королевского танкового корпуса имелось восемь бронетанковых разведывательных полков и 11 линейных бронетанковых полков, считая и учебные подразделения.
