В результате динамика нового тягача, получившего индекс М-1 ЗА, уже не намного уступала М-12А, хотя ограничение по массе буксируемого прицепа сохранялось. Однако для буксировки новых полевых 100-мм пушек БС-3, поступивших на вооружение в 1944 году, этого было достаточно. Совершенствование тягача Я-13Ф, проведенное в Мытищах по аналогии с М-12А, неизбежно привело к росту его собственной массы на 195 — 200 кг. Но от этого тяговые свойства (по сцеплению с грунтом) только улучшились, а проходимость особенно не пострадала.

В ноябре 1945 года М-1 ЗА испытали в Кубинке. Выпуск его начался в 1946 году и продолжался по 1948-й параллельно с производством М-12А. Для снижения массы машины был разработан вариант с несущим корпусом, но он так и остался опытным образцом. В течение осени 1946 — зимы 1947 года по просьбе завода № 40 в НАМИ провели износные и мощностные испытания двух двигателей ЗИС-МФ в объеме 500 ч. Местами отмечались небрежная сборка и неправильная регулировка их на заводе-изготовителе; в процессе испытаний происходили коробление седел выпускных клапанов, поломки клапанных пружин, пробой прокладок головок блока, выкрашивание заливки подшипников коленвала и шатунов, обрывы ремней вентилятора; на рабочих поверхностях некоторых деталей появились риски, выходили из строя агрегаты электрооборудования.

Но в целом работоспособность, надежность и долговечность двигателей оказались вполне удовлетворительными. На стенде они выдерживали непрерывную работу под нагрузкой (по смешанным циклам) в течение 250 ч, наработка на отказ составляла более 500 ч. И в эксплуатации на тягачах М-1 ЗА эти двигатели работали достаточно надежно и долго — до середины 1950-х годов. Как и в случае с М-12А, в частях эти тягачи нередко называли Я-13Ф или просто Я-13.


Тактико-технические характеристики артиллерийского тягача Я-13Ф (М-13А)

Масса в снаряженном состоянии без груза, кг 5710(5905)

Грузоподъемность платформы, кг 2000(2000)

Масса буксируемого прицепа, кг 5000(5000)

Мест в кабине 3(3)

Мест в кузове для сидения 8(8)

Габариты, мм:

длина 4890(4873)

ширина (по крыльям) 2440(2450)

высота по кабине без нагрузки 2290(2295)

База опорных катков, мм 2710(2710)

Колея (по серединам гусениц), мм 2100(2130)

Ширина гусениц, мм 300(300)

Дорожный просвет (под нагрузкой), мм 310(355)

Среднее удельное давление на грунт, кгс/см2: с грузом на платформе 0,474(0,486) без груза 0,351(0,363)

Максимальная мощность двигателя, л.с 95(99) при частоте вращения, мин-1 2800(2800)

Максимальная расчетная скорость с нагрузкой без прицепа по шоссе, км/ч 24,5(28,2)

Максимальная достигнутая скорость, км/ч 24(27,7)

Запас хода с нагрузкой без прицепа, км:

по шоссе 250(295)

по грунту 200(240)

Запас хода с нагрузкой и с прицепом, км:

по шоссе 210(250)

по грунту 185(220)

Максимальная сила тяги на крюке (расчегная), кгс 5990(5390)


Испытание двухмоторного тягача АТ-8 конструкции ЗИС в районе Коломенского 25 апреля 1943 г.


Артиллерийские тягачи Красной Армии. Часть 2

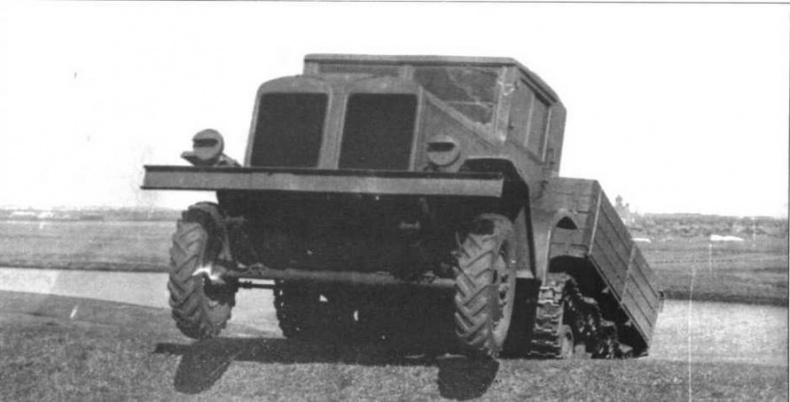

Преодоление эскарпа и вала

Артиллерийские тягачи Красной Армии. Часть 2

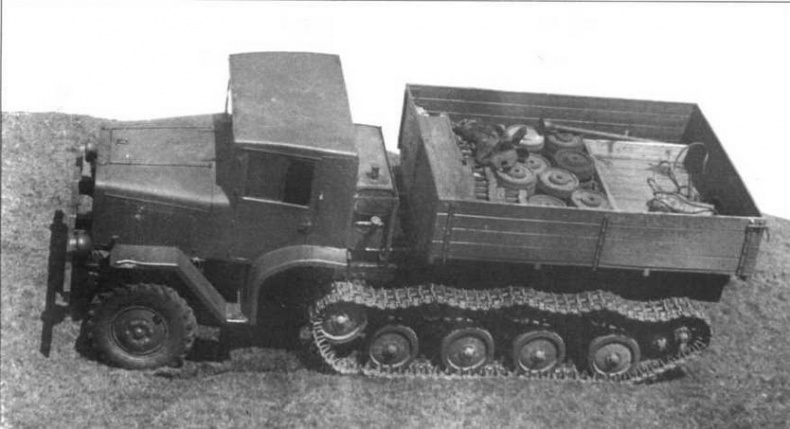

Движение по косогору с креном 30°

Артиллерийские тягачи Красной Армии. Часть 2

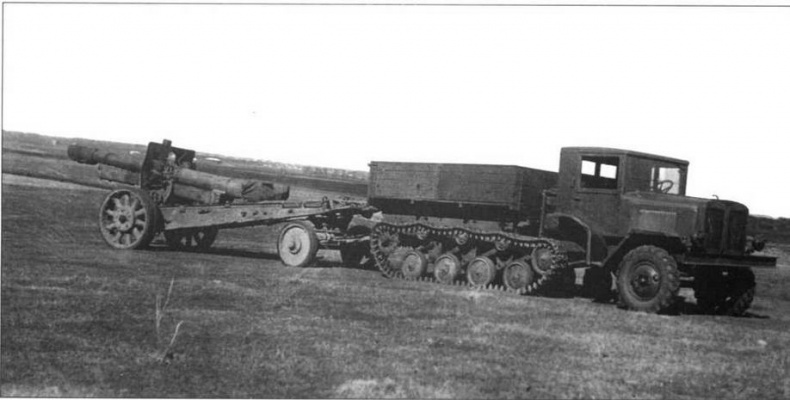

Буксировка 152-мм пушки-гаубицы

Артиллерийские тягачи Красной Армии. Часть 2

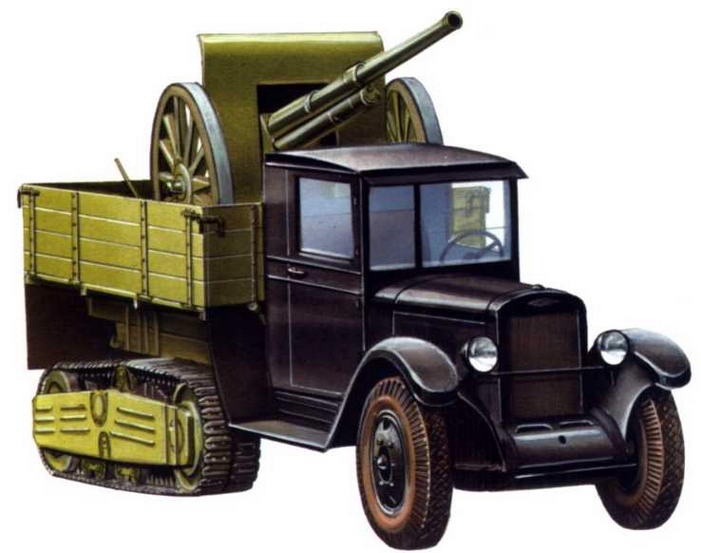

Полугусеничный вездеход ЗИС-22 с 76-мм пушкой обр. 1902/30 г. в кузове. Кишинев, 1940 г.

Артиллерийские тягачи Красной Армии. Часть 2

Полугусеничный вездеход ЗИС-42М. Белоруссия, 1944 г.

Артиллерийские тягачи Красной Армии. Часть 2

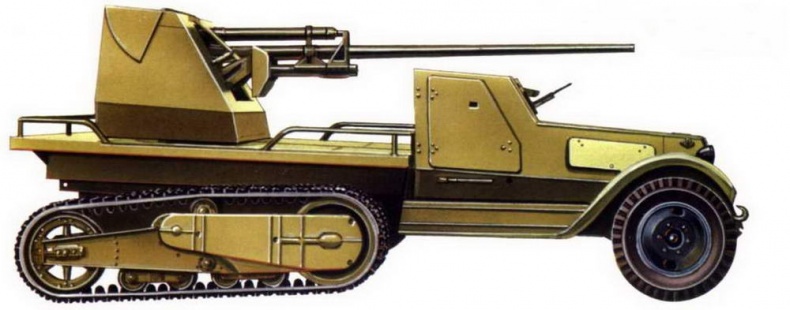

Полубронированная САУ ЗИС-41 с 57-мм пушкой ЗИС-2, Зима 1941/42 г.

Артиллерийские тягачи Красной Армии. Часть 2

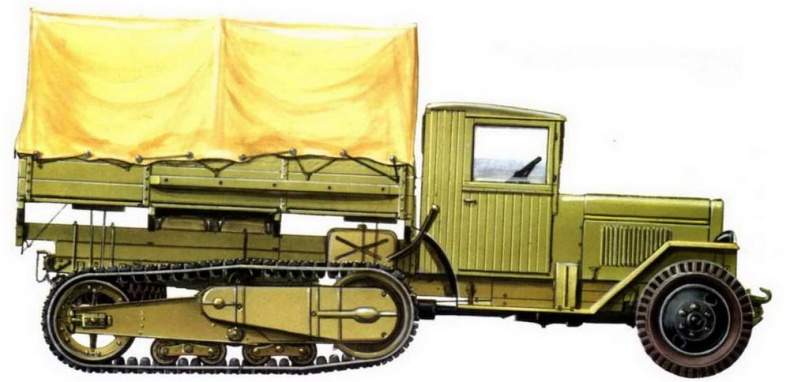

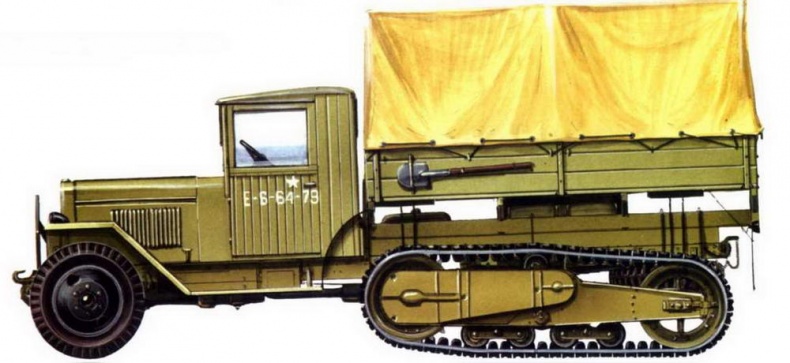

Полугусеничный вездеход ЗИС-42. 1942 г.

Артиллерийские тягачи Красной Армии. Часть 2

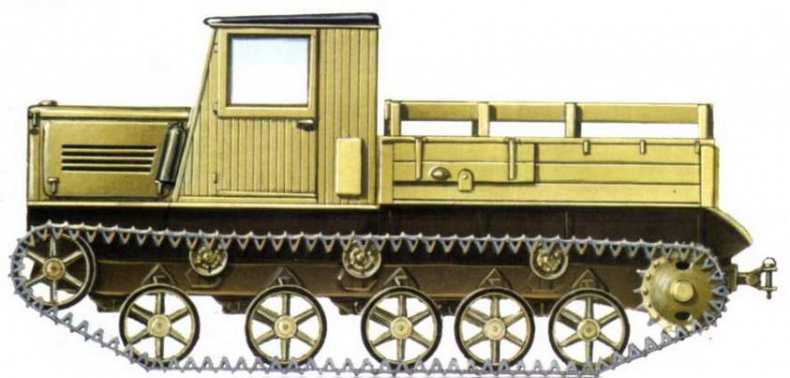

Тягач Я-12. 1944 г.

Артиллерийские тягачи Красной Армии. Часть 2

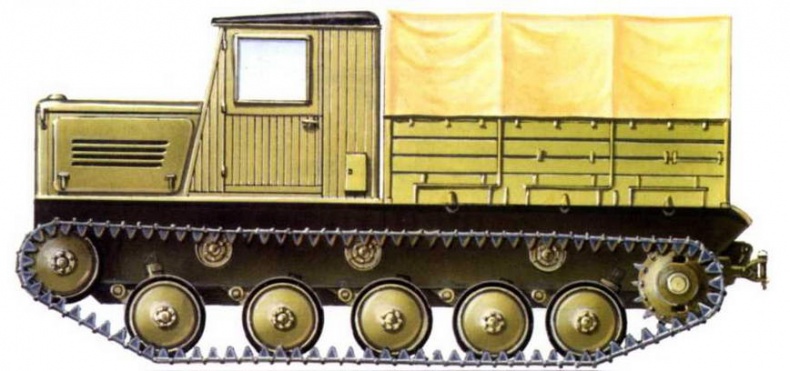

Тягач М-12А. 1946 г.
